Чертежи дома: Чертежи проектов домов и коттеджей

Состав проекта и какие чертежи входят в проект

Создание проекта дома – важный этап строительства. Отсутствие проекта может привести к катастрофическим последствиям, а именно:

• неправильный расчет нагрузок здания;
• перерасход материалов;
• непредвиденные затраты;
• срыв сроков строительства.

Основные разделы проекта нового дома

Проектная документация — Это набор чертежей, являющихся одним из основных документов для строительства. К обязательным разделам такого комплекта относятся следующие разделы:

1. Конструктивный (КР) — в него включают чертежи конструкторских решений всех несущих конструкций, фундамента, а также особенности строительных систем и устройства полов. Здесь же отмечают количество и необходимые рабочие характеристики используемых строительных материалов;

2. Архитектурный раздел (АР) содержит сведения об архитектурных элементах возводимого дома, разрезы, чертежи фасадных элементов.

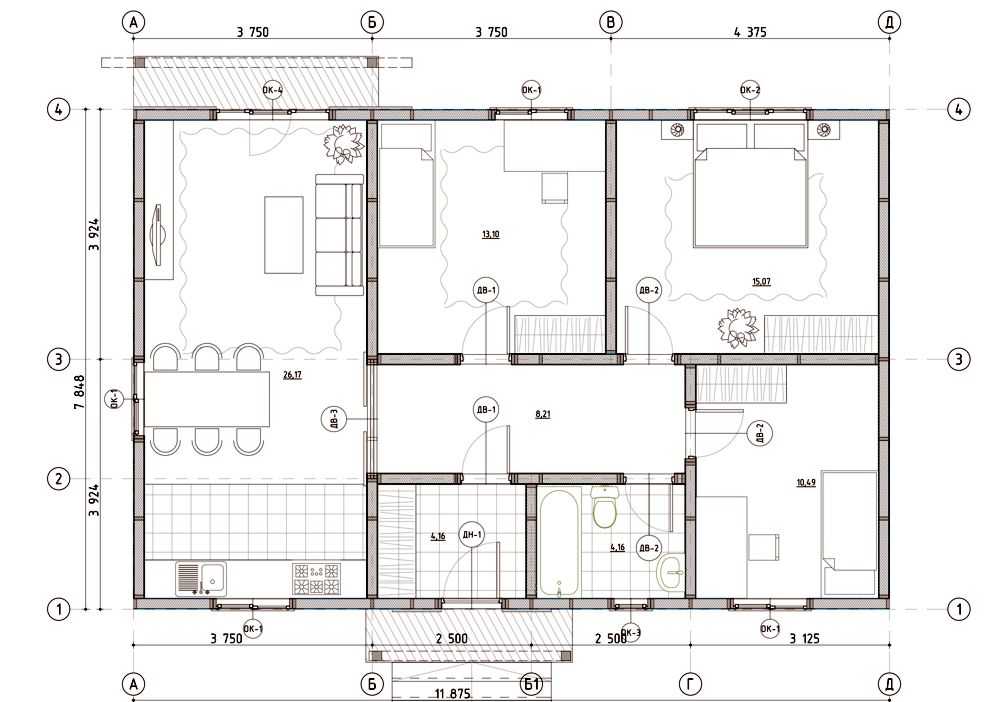

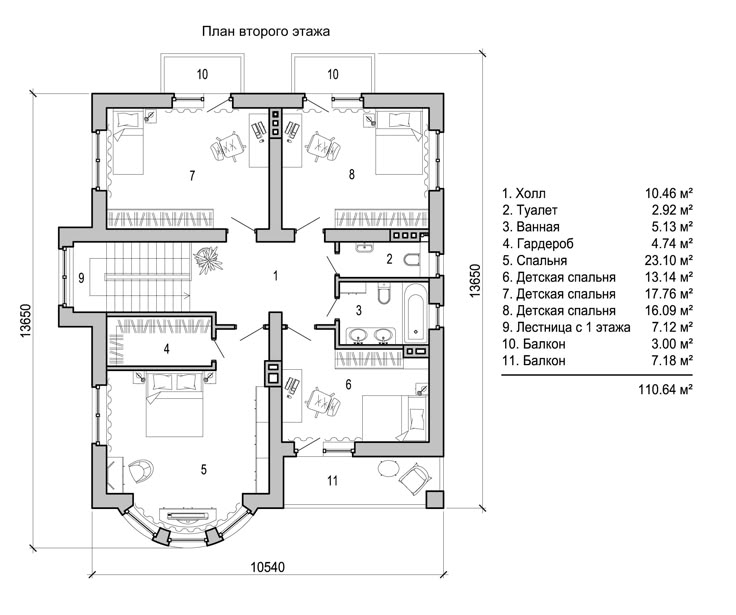

В него также включают поэтажный план, схемы крыши, ведомость дверных и оконных проемов, а также общую информацию по строительству дома. Перечисленные документы всегда включают в комплект проекта дома, что регламентировано в действующих нормативных документах.

К дополнительным разделам проектной документации обычно относят чертежи систем водоснабжения, водоотведения, электрических и других коммуникаций. Для строительства небольших загородных домов часто используются эскизные проекты, которые не являются полным комплектом проектной документации здания. В них указываются поэтажные планы, чертежи фасадов, а также общие сведения. Лучше отдавать предпочтение проекту с полным архитектурным разделом, что связано с нюансами и конструктивными особенностями при строительстве любых сооружений, даже летних дачных домиков.

Проектная документация и ее состав

Архитектурно-строительные решения (АС)

Этот раздел документации представлен двумя разделами: архитектурные решения и конструктивные решения, АР и КР, соответственно. Все документы этого пункта оформляются в формате АЗ на бумажных носителях. Документ заверяется синей печатью и должен быть составлен в единственном экземпляре.

Рабочие чертежи марки АР (архитектурные решения)

• генеральный план;
• разбивочныйплан осей;
• пояснительная записка;
• оформление общих данных об объекте;
• маркировочный план;
• кладочные планы;
• все фасады возводимого сооружения с обязательным добавлением отметок высот;
• план кровли;
• при наличии — характеристики дымоходов, вентиляционных каналов;
• экспликации напольных покрытий;
• все разрезы проектируемого дома;
• характеристики оконных и дверных проемов;

Чертежи архитектурного раздела содержат информацию о расположении дверей, окон, вентиляционных шахт, печных и каминных дымоходов. Здесь также указываются параметры всех конструктивных узлов, толщина стеновых блоков и высоты этажей.

Рабочие чертежи марки КР

Информация этого раздела необходима для грамотного и успешного исполнения составленного проекта. Блок конструктивных решений содержит указанные данные:

• общие сведения о возводимом сооружении;
• схемы расположения основания или фундамента с указанием мест размещения, глубины заложения и точных размеров;
• данные при расчете материалов кладочного типа;
• подробная спецификация материалов;

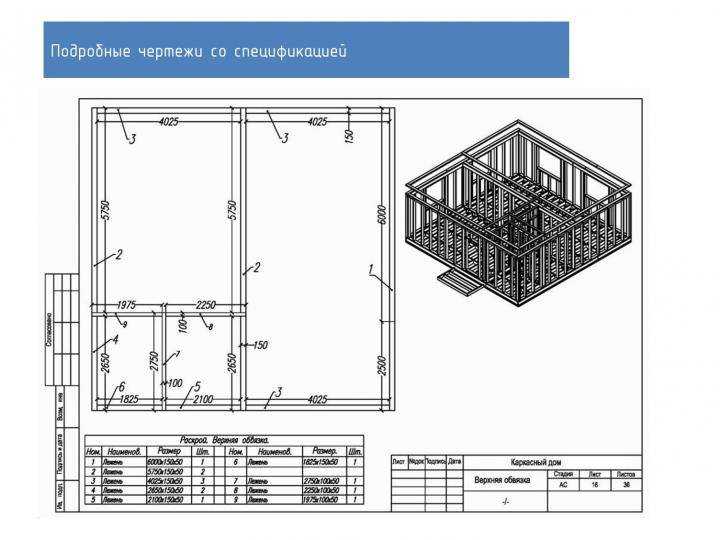

• детальные эскизы и чертежи;
• схема перемычек и перекрытий;
• технические указания и размеры строительных конструкций.

В зависимости от варианта возводимого здания и типа конструктивных элементов, которые заложены в проект, будет составляться комплектация чертежных документов КР.

Дополнительные разделы

Отопление вентиляция, водоснабжение канализация, электрооборудование

Помимо обязательных разделов, проектная документация может содержать дополнительные пункты. Например, в некоторых случаях в основной документ может быть включен раздел обустройства инженерных коммуникаций.Он содержит следующую информацию:

1. схемы монтажа и подключения систем канализации, водоснабжения. Здесь указывается их тип — централизованные или индивидуальные, пояснение выбора, а также прикладываются поэтажные планы;
2. схема отопительной системы с обоснованием выбора в пользу индивидуального подключения или централизованного отопления и добавлением теплотехнического расчета;
3. проект системы электроснабжения с планами расположения электрической проводки, фурнитуры и дополнительного оборудования;
4. спецификации необходимых для строительства материалов, оборудования и других изделий.

Этот раздел обычно добавляется по желанию заказчика — в зависимости от сложности упомянутых инженерных систем. Для некоторых типовых проектов есть готовые разделы ИС, стоимость которых не включена в цену проектной документации АР и КР.

Архитектурный паспорт

Паспорт архитектурный при проектировании зданий не предусмотрен обязательным проектом в КР и АР. Его включение в проектную документацию оплачивается дополнительно. Наличие этого документы дает возможность более быстрого оформления разрешения на строительство, что связано с наличием в архитектурном паспорте комплекта документов, обязательных для предъявления в Комитет градостроительства и архитектуры или другие уполномоченные органы.

Допустимо ли внесение изменений в готовые проектные разделы?

Наличие готового проекта допускает внесение изменений. Но подобные дополнения требуют оценки рентабельности корректировки проектной документации.

Состав проекта с примерами чертежей

Архитектурный проект

Описание проекта «Тихий уголок»

Услуги ПРО-ТОТИП

• Состав архитектурного проекта стадии Эскиз (Э)
• Фотореалистичная визуализация будущего проекта
• Схема планировочной организации земельного участка
• Состав архитектурного проекта стадии Рабочий проект (Р)
• Состав конструктивного проекта на железобетон стадии Рабочий проект (Р)
• Состав ландшафтного проекта стадии Проект (П)
• Состав дизайн-проекта интерьера стадии Рабочий проект (Р)
• Состав проекта отопления, водопровода и канализации стадии Рабочий проект (Р)

Многих интересует состав проекта с примерами чертежей для оценки что клиент получит заплатив немалые деньги, в этой статье вы подробно узнаете что входит в проект от ПРО-ТОТИП. Подробно стадии проекта мы описали в статье “С чего складывается стоимость проекта”, где указали, какие чертежи дома необходимы, а данный материал расскажет о наполнении проекта с примерами чертежей.

Состав архитектурного проекта стадии Эскиз (Э)

Проектирование дома начинается со стадии Эскиз при непосредственном участии заказчика. По окончании данного этапа будут собраны документы для получения разрешения на строительство. После всех согласований приступят остальные инженеры для создания рабочего проекта. Данный раздел может включать в себя дизайн интерьера, который выведен в данном материале отдельно, рабочие чертежи дома. На эскизной стадии могут быть приняты все основные решения и подобраны материалы и мебель

Проектирование дома начинается с обсуждения анкеты, заполненной заказчиком, собираются идеи, референсы, выбираются логистические схемы, рисуются эскизы с возможными решениями, выполняются чертежи дома. Все это помогает понять заказчику и архитектору, в каком направлении двигаться дальше.

С чего начинается проект!

Первый этап работы с архитектором — это разработка планировки участка и первого этажа. Этот важный этап учитывает множество факторов в зависимости от предпочтений заказчика или особенностей участка. Одновременно прорабатывается планировка дома с учетом габаритов мебели, озеленения, освещения, набора помещений и многих других показателей. Планировка двора учитывает размещение хозпостроек, бассейна, зон отдыха, парковки и предполагает, как будет осуществляться озеленение.

Предварительные визуализации и эскизы будущего здания и интерьера позволяют быстро оценить решения, примененные материалы, чертежи дома и композиционные решения. В этом их отличие от фотореалистичной визуализации, на создание которой нужно тратить недели.

Комплект эскизного проекта состоит из

Помимо демонстрационного материала для заказчиков предоставляется комплект чертежей эскизного проекта, состоящий из цветных планов, фасадов и характерного разреза (по лестнице), для предварительного согласования с госорганами, строителями и т.д. Далее мы опишем все чертежи подробно.

Цветные фасады с общими габаритами и описаниями позволяют отработать принятые решения уже с учетом множества факторов, которые наша команда предусматривает заранее, полагаясь на многолетний опыт.

Разрез здания для расчета высоты этажа, лестниц, кровли и многих других внутренних элементов необходимы на самых ранних этапах проектирования. Это помогает уточнить посадку здания относительно уровня моря, задав уровень планировочной отметки земли.

Фотореалистичная визуализация будущего проекта

Финишная фотореалистичная визуализация проектов дает понять заказчику, как будет выглядеть проект дома с учетом выбранных материалов, мебели, растений и оборудования. На такие изображения требуется много времени, что необходимо учитывать при планировании работ.

Схема планировочной организации земельного участка

Схема планировочной организации земельного участка —  это основной документ для получения разрешения на строительство, он включает в себя схемы посадки дома, координаты посадки дома и технико-экономические показатели, необходимые для проекта частного дома:

ПЛОЩАДЬ ЗЕМЕЛЬНОГО УЧАСТКА	га
ПЛОЩАДЬ ЗАСТРОЙКИ УЧАСТКА	га
ПРОЦЕНТ ЗАСТРОЙКИ УЧАСТКА	%
ОБЩАЯ ПЛОЩАДЬ ПРОЕКТИРУЕМОГО ЖИЛОГО ДОМА	м²
ПЛОЩАДЬ ЗАСТРОЙКИ ПРОЕКТИРУЕМОГО ЖИЛОГО ДОМА	м²
КОЛИЧЕСТВО ЭТАЖЕЙ ПРОЕКТИРУЕМОГО ЖИЛОГО ДОМА:	3
Кол-во надземных этажей (этажность)	2
Кол-во подземных этажей (этажность)	1
СТРОИТЕЛЬНЫЙ ОБЪЕМ: м³ в том числе подземной части	м³
Высота проектируемого жилого дома	м
от уровня планировочной отметки земли	00. 00

Состав

Общие данные описывают состав проекта и рекомендации по выполнению строительных работ. Примеры чертежей в данной статье показывает какие чертежи необходимы при строительстве, но в кажедом индивидуальном случае некоторые чертежи могут отсутствовать или наоборот комплект может быть дополнен необходимыми чертежами. Чертежи выполнены в соответствии с ГОСТ 21.501-2018, а также по 87 постановлению правительства Российской Федерации

Маркировочный план

Маркировочный план отражает архитектурную часть проекта в виде плана с нанесением осей здания, стен, лестниц и условные отображения дверей,окон и т.д. Данные чертежи дома необходимы, чтобы промаркировать, то есть указать, где, какие находятся элементы здания, подсчитанные во множестве спецификаций и ведомостях. Маркировочный план имеет размеры общие габаритные, он не предназначен для непосредственного строительства. Все планы, как правило, выполняются в масштабе 1:100.

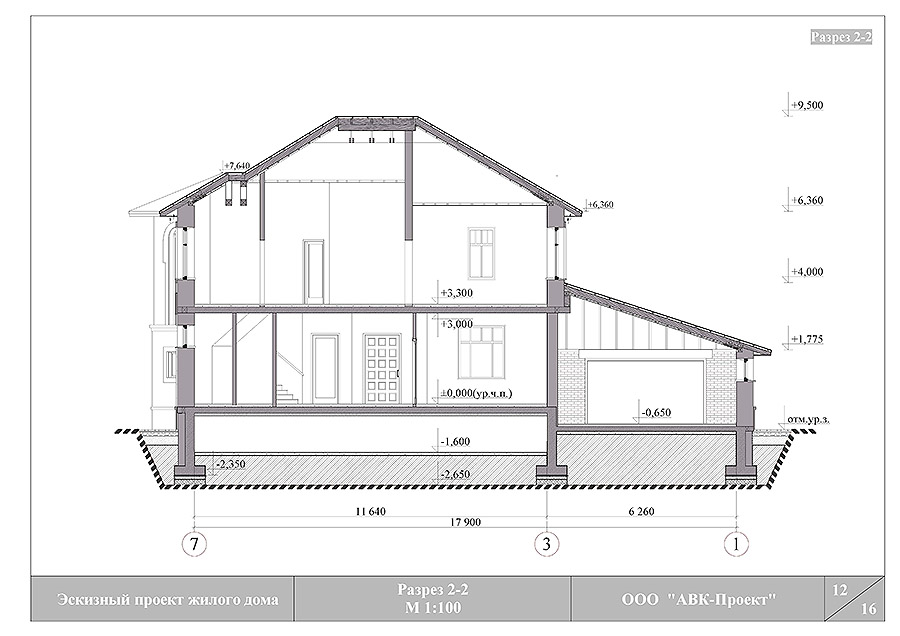

Архитектурный разрез

Архитектурный разрез здания производится всегда по лестнице, но никогда по колоннам здания. Разрез необходим, чтобы показать высотные отметки внутри здания, а также дать описание и состав конструкций. В наших проектах всегда имеется несколько разрезов, а если здание сложно, то их количество может быть до десятка. Масштаб разрезов соответствует масштабу планов, как правило, 1:100.

Узел — это чертежи дома в увеличенном масштабе сложных соединений конструкций, утеплений или гидроизоляции. Узлы даются фрагментарно и замаркированы как в маркировочном плане, разрезе, так и на фасадах.

Чертеж фасада

Цветные фасады имеют общие высотные отметки, а также показывают, где, какие материалы применены. На фасадах не ставятся размеры, только отметки от уровня чистого пола первого этажа, может включать колористическую ведомость, если применена штукатурка или покраска.Также на фасадах указана ночная подсветка. Цветные фасады выполняют в масштабе 1:100.

Кладочный фасад

Кладочный фасад не требуется нормативными документами, но по нашему опыту это важные чертежи дома, которые показывают фасад без крыши, окон и прочих элементов, оставляя на фасаде только то, что необходимо выполнить из кирпича, как правило, в укрупненном масштабе 1:50.

План кровли

План кровли показывает финишный вид кровли с уклонами, привязкой к осям здания, высотными отметками и кровельным оборудованием.

Молниезащита

И отдельные, и объединенные чертежи дома указывают молниезащиту кровли. Молния — опасный фактор риска, который необходимо минимизировать, выполняя любое проектирование дома или другого строения.

Стропильные схемы — это условные чертежи дома, показывающие по какому принципу необходимо монтировать стропильную систему здания, а также спецификацию на стропильную систему. Для наглядности мы прилагаем 3D вид стропильной системы в изометрии.

Кладочный план

Кладочный план — это чертеж или чертежи дома, по которым выполняется кладка стен из кирпича и блоков. Размеры указаны без учета штукатурки с кратными размерами кирпича или блоков. Размеры даны цепочками с привязкой к осям здания.

Разрезы по вентиляционным каналам позволяют точно определить начало и размеры вентиляционного канала в стене. Почему вентиляцию не показывают на плане? Подробно понять откуда и куда идут каналы лучше всего на разрезе, по плану можно упустить важные детали.

Входные группы с навесами и крыльцами разрабатываются в отдельных укрупненных чертежах дома со своими спецификациями и подробными размерами и отметками.

Раскладка плит перекрытий

Схема раскладки плит перекрытий указывает, какие плиты, где расположить, а также показывает связи между ними и монолитные участки, где не получилось уложить сборную плиту. Данные чертежи дома даются в условном формате, если проектирование дома предусматривает применение сборных плит перекрытия.

Раскладка фундаментных блоков

Схема раскладки фундаментных блоков выполняется по плану и разведкам на каждую систему. Если в проектирование включены фундаментные блоки, то эти чертежи дома дают их описание.

Ведомость отделки помещений

Ведомость отделки помещений — это таблица, где указана площадь стен и потолка с описанием, какая отделка необходима данным помещениям. Дизайн-проект интерьера подробно описывает отделку помещений. По данной таблице можно определить объемы штукатурки и других внутренних работ, при наличии дизайн-проекта интерьера данный лист может не разрабатываться, так как более точные подсчеты всех материалов указывают другие чертежи дома.

Перемычки

Перемычки располагаются над проемами дверей, окон и проемов, как правило, они состоят из сборных заводских изделий, уголков, арматуры и прочего. Монолитные перемычки, разработанные конструкторами, вносятся в чертежи дома и спецификации. На данном листе располагаются ведомости и спецификации перемычек с указанием их состава и количества. Марки перемычек указаны в кладочном плане.

 Чертежи окон

Окна подробно расписаны и подсчитаны вместе с подоконниками, отливами и наличниками (если необходимо). Также даны схемы окон и витражей для заказа на производстве. Вместе с окнами, как правило, показаны и двери, если они выполнены не в стандартном исполнении. Данные чертежи дома позволяют сделать предварительный расчет стоимости окон и дверей.

Расчет материалов и элементов здания

Ведомости и спецификации подсчитывают материалы стен, фасадного декора, перегородок (отдельно в квадратных метрах), ведомости материалов полов с указанием состава пола и его схемы, полный перечень использования утеплителя и гидроизоляции в проекте. Подсчитаны материалы лестниц и ограждений, отмостка здания, облицовка цоколя, подшивка кровли, спецификация элементов кровли, оборудование, связанное с архитектурными решениями. Нельзя назвать сметами данные из проекта, так как сметы основаны на работах, а проект дома указывает только материалы и элементы.

Шаблон календарного графика позволит Вам заполнить график выполнения работ, о чем мы написали в своей статье.

Состав конструктивного проекта на железобетон стадии Рабочий проект (Р)

Необходимо пояснить, что чертежи дома — это условные схемы, для чтения которых необходимы знания для понимания тонкостей, заложенных инженером, если бы чертежи дома показывали арматурные стержни, как они есть в жизни, то это напоминало бы черное пятно, в котором совершенно невозможно разобраться.

Проектирование несущих конструкций осуществляется после расчета модели вашего дома. Именно благодаря расчету производиться подбор сечений, бетона и арматуры.

Общие данные

Общие данные это текстовая часть проекта которая описывает в основном работы и условия в которых они должны применяться. Общие данные обязательно входят в состав проекта ПРО-ТОТИП. Чертежи выполнены в соответствии с ГОСТ 21.501-2018, а также по 87 постановлению правительства Российской Федерации

Опалубочные чертежи

Опалубка фундаментной плиты или ленты позволяет залить подбетонку и установить опалубку на ленту или плиту.

Армирование

Армирование показывается в каждом направлении отдельным чертежом, иногда один слой армирования объединяют на одном чертеже. Усиление фундаментной плиты всегда показывается отдельной схемой.

Схема армирования монолитной плиты перекрытия нужна, если проектирование дома предусматривает монолитные плиты перекрытий. Отдельные чертежи дома показывают каждый слой армирования.

Схема усиления монолитной плиты перекрытия указывает зоны, где необходимо выполнить дополнительное армирование, исходя из конструктивного расчета здания.

Схема каркасов

Схема установки поддерживающих каркасов выполняется для всех монолитных конструкций, таких как монолитные плиты перекрытий и фундаментная плита. На данной схеме показано условным обозначением, как необходимо распределить поддерживающие каркасы для верхних слоев армирования.

Конструкция каркаса отдельным листом указывает размеры и объемы, требуемые для создания поддерживающих каркасов.

Колонны, если встречаются в проекте, то всегда разрабатываются отдельно и подробно, исходя из конструктивного расчета.

Схема опалубки

Схема опалубки монолитного перекрытия позволяет установить опалубку на перекрытие с учетом всех выступов и отверстий, чтобы не пришлось прорезать их после заливки, так как это серьезно нарушает прочность здания.

Схемы армирования стен подробно описывают, как армировать и усиливать стены из монолитного железобетона.

Схема монолитного пояса

Схема расположения монолитного пояса применяется при зданиях со сборными плитами перекрытий, которые кладутся на монолитный пояс, позволяющий защитить стены от трещин, а в сейсмичных районах или районах с плохими грунтами от обрушения перекрытий.

Узлы и фрагменты

Узлы и фрагменты армирования поясняют каждый элемент, включенный в проектирование дома, с подробными размерами и ссылками на ведомости и спецификации, где данные объекты были учтены.

Лестницы монолитные

Лестницы монолитные разрабатываются с подробным армированием, а также размерами, учитывающими отделку лестницы и толщины полов. .

Монолитные участки образуются при проектировании зданий со сборными плитами перекрытий в местах, где нет возможности разложить плиты, а также примыкания лестниц, прохождение больших отверстий, эркеров и т.д. появляются монолитные участки с подробным армированием и усилением в виде прокатной стали, исходя из расчета здания.

Схема котлована

Схема устройства котлована выполняется по требованию и наличию геологии, где рассчитываются углы откосов котлована с учетом возможности проведения строительных работ.

Состав ландшафтного проекта стадии Проект (П)

Ландшафтный дизайн участка разрабатывается в стадии проект, так как не требует большой точности исполнения и имеет ряд допущений. Но этого комплекта вполне достаточно для производства работ таких как планирование участка, земляные работы, устройство твердых покрытий, строительство забора, беседки, террасы и много другого. Также совместно с садовником производиться подбор растений и формирование дендроплана.

Референсы и эскизы по озеленению и благоустройству участка. Необходимы что бы на ранних этапа проектирования согласовать с заказчиком основные композиционные вопросы, варианты планирования, а также возможные растения и строения. Общие данные описывают указания по выполнению посадочных и строительных работ в текстовой части.

Генплан участка

Генеральный план участка позволяет оценить общий объем работ и маркировать используемые элементы.

«Вертикалка»

Вертикальная планировка участка позволяет указать, как будет осуществляться сброс дождевой воды с участка или где она будет собираться под указанные уклоны и отметки по твердым покрытиям или желобам.

Дендроплан

План озеленения или дендроплан указывает места посадки многолетних растений или где уже растут многолетние растения с возможным условным обозначением, до каких пределов вырастут растения. Это может быть отдельная схема по необходимости. Однолетние растения указываются на отдельной схеме в условном формате с собственной спецификацией.

Автополив указывает места прокладки шланга капельного полива или установки веерных систем полива.

План дорожек

План твердых покрытий, включенный в проектирование дома, указывает, где будут расположены дорожки, с размерами и привязкой к существующей местности.

План освещения участка обозначает места установки освещения в виде столбов или отдельных направленных светильников со схемой их включения, аналогичной схемам дизайн интерьера.

Строительный план

Схема фундамента забора и строений на участке позволяет сразу залить все бетонные работы на участке. Кладочный план забора, беседки, хоз построек и санузла показывает общий объем работ с всеми необходимыми размерами и отметками. По фасадам можно понять как будет выглядеть забор или другие строения на участке с высотными отметками и маркировками.

Разрезы и узлы по необходимости, если на участке имеются перепады, подпорные стены, лестницы, террасы, забор и многое другое, что необходимо выполнить строителям.

Кладочный план и фундамент забора

Строительный план. Схема фундамента забора и строений на участке позволяет сразу залить все бетонные работы на участке. Кладочный план забора, беседки, хоз построек и санузла показывает общий объем работ с всеми необходимыми размерами и отметками. По фасадам можно понять как будет выглядеть забор или другие строения на участке с высотными отметками и маркировками.

Ведомости и спецификации описывают применение растения, твердые покрытия, заборы и т.д. По подсчетам можно спланировать смету на строительство, а также производить заблаговременные закупки материалов по выгодным ценам.

Состав проекта отопления, водопровода и канализации стадии Рабочий проект (Р)

На каждый проект дома нужно минимум два комплекта чертежей: отопление и вентиляция (ОВ) и водопровод и канализация (ВК). Все чертежи дома выполняются в схематичной форме в соответствии с нормативами, а котельные разрабатываются с учетом всех мельчайших деталей.

Общие данные в текстовой форме описывают инженерный проект, а также указывает состав проекта.  Не только чертежи описывают что необходимо построить, но и общие текстовые указания где описываются данные взятые за расчет, общие указания по монтажу, ссылки на нормативные документы и общие указания.

Поэтажная  схема отопления

Система отопления показывает разводку труб и подключение к отопительным приборам в соответствии с планировкой дома. Все трубы и приборы промаркированы в соответствии с спецификацией оборудования.

Схема теплых полов

Система напольного отопления указывает принцип укладки и подключение теплого пола. Учитывается расстановка мебели и оборудования. Каждый контур просчитан и замаркирован..

Аксонометрическая схема отопления

Аксонометрическая схема отопления показывает всю структуру отопления с маркировкой всех элементов системы. Указываются отметки размещения оборудования, высота стояков и отводов. Все оборудование промаркировано в соответствии с спецификацией.

Тепловая схема котельной

Тепловая схема котельной схематично показывает принцип работы и разводки котельной.  Именно правильно запроектированная принципиальная схема позволяет добиться максимальной отдачи оборудования.

План и разрезы котельной в масштабе и пропорциях показывают размещение оборудования в котельной с учетом размеров оборудования, фитингов, требований монтажа и обслуживания.

Проект котельной частного дома

Изометрический вид котельной дает представление о размещении оборудования в котельной.

Спецификация

Спецификации на все системы и оборудования позволяют точно заказать необходимое оборудование, фасонные элементы и арматуру.

Поэтажные планы системы водоснабжения

Система водоснабжения показывает принцип разводки систем водоснабжения в доме.

Аксонометрическая схема водоснабжения

Аксонометрическая схема, система водоснабжения показывают, как в доме разведена система водоснабжения с маркировкой элементов.

Система канализации показывает принцип разводки канализации по дому с учетом всех уклонов и стояков.

Аксонометрическая схема канализации

Аксонометрическая схема системы канализации выпуска показывает, как организовать систему канализации в доме.

Узлы описывают нюансы по подключению оборудования.

Оставьте заявку
С Вами свяжется архитектор

Контакты

PHONE

+7(961)3210-222

EMAIL

[email protected]

ADDRESS

г.Ростов-на-Дону, ул. Павленко 17

MESSEGE

WhatsApp
Telegram
Viber
Skype

Surf House / ЧЕРТЕЖНЫЕ РАБОТЫ

Surf House / ЧЕРТЕЖНЫЕ РАБОТЫ

+ 29

• Куратор: Хана Абдель

• Архитекторы: ЧЕРТЕЖНЫЕ РАБОТЫ

• Площадь Площадь этого архитектурного проекта Площадь: 93 м²
• ГодГод завершения этого архитектурного проекта Год : 2022
• Фотографии

  Фотографии: Yoon, Joonhwan

• ПроизводителиБренды продуктов, используемых в этом архитектурном проекте

  Производители: Florim, LG System Window, Yunhyunsangje, superfine

• Строительство: Интер ЭНК

• МЕР: Джинкён Eng

Янъян, город серфинга — Янъян, который охватывает гору Сораксан и Восточное море, известен как город с прекрасным видом на горы и моря. Это небольшой город с населением 28 000 человек, но он привлекает постоянный поток туристов, которые посещают Янъян из-за обилия туристических достопримечательностей. Однако за последние несколько лет Янъян изменился. Когда город внезапно превратился в центр серфинга в стране, в Янъян начала приезжать молодежь. По мере того, как люди собирались для серфинга, строились рестораны, кафе и магазины, и город, который раньше сталкивался с ограничениями в региональном развитии из-за старения общества, наконец-то возродился. Преобразование города из культуры серфинга не только оживило туризм, но и повлияло на приток населения. Серферы начали строить дома вокруг пляжей, где классно заниматься серфингом. Кроме того, на фоне региональной активизации следует отметить улучшение транспортной инфраструктуры. Открытие скоростной автомагистрали Сеул-Янъян в 2018 году улучшило доступность столичного района и положило начало строительству домов. Точно так же Янъян купается в возрождении серфинга.

Земля рядом с горами и морем — Пляж Джукдо в Янъяне, где расположены дома для серфинга, является районом, в котором сформировалась культура серфинга, поэтому здесь есть множество достопримечательностей и развлечений. Этот пляж стоит бок о бок с пляжем Ингу и представляет собой песчаный пляж, который простирается на 2 км между Джукдо, островом с множеством бамбуков, и представляет собой своеобразный пейзаж с густым лесом вместе с различными пабами, магазинами для серфинга и кафе. . Супружеская пара, являющаяся владельцами здания, посещала Яныгян чаще, потому что они были очарованы достопримечательностями города, и вскоре они наладили отношения с местными жителями и купили участок, услышав новость о том, что деревня Тветгол расположена на западе Пляж Джукдо планировалось превратить в жилой комплекс. Участок находится в нескольких шагах от пляжа, и все три стороны окружены горой. Океан скрыт дорогой на востоке, которая лежит открытой, и, учитывая тот факт, что на прилегающей земле будут построены здания, вид с участка был не очень хороший. Тем не менее, на относительно большой территории находилась гора, поэтому было много солнечного света, а преимущество заключалось в том, что эксклюзивная подъездная дорога была разделена на части. Есть негласный луч, который льется на искусственно сформированную землю и в какой-то степени вид на обозримые здания. В разгар этого, забота об определении отношения стала отправной точкой дизайна.

Три ярда с легким бризом — Как правило, дома на одну семью имеют главный двор при входе в дом с дороги, и во многих случаях дома расположены в углу участка. Однако этот конкретный участок находился в естественной зеленой зоне, поэтому строительные работы были разрешены только на 20% участка. После долгих размышлений о том, как правильно использовать оставшиеся 80% участка, были спроектированы три двора. После входа через главный выход мимо входного двора есть двор, а через кухню перед двором есть внутренний сад. Такое расположение вызывает расширение естественной среды. Внутреннее и внешнее строение не разделены, так как возможности внутренней стороны совместиться с внешним пространством были спроектированы таким образом, чтобы можно было в полной мере насладиться отдыхом на открытом воздухе. Было важно иметь возможность увидеть виды на горы и небо и почувствовать ветерок. Это потому, что это второй дом, который расположен на земле в окружении природы и выделяется среди домов в городе, обеспечивая спокойный отдых.

Нежилое пространство — Владелец сделал простой запрос о дизайне второго дома и гостевого дома. Владелец хотел дом с комнатой для супружеской пары, местом для гостей и общей кухней. Нетронутость здания внутри и снаружи отражала их простую просьбу. Это простое двухэтажное здание, которое указывает на намерение владельца. Хотя на этом месте можно было построить четырехэтажное здание, оно было построено как двухэтажное с учетом использования здания. Кухня и гостевая расположены на первом этаже, а спальня для пары на втором этаже. Поскольку это не повседневное пространство, здание было спланировано так, чтобы помещения выполняли минимальные функции. Независимая кухня на открытом воздухе — это авантюрное устройство, учитывая неповседневный и особый характер второго дома. Предназначение второго дома – наслаждаться жизнью вдали от города, поэтому пространство не ориентировано на удобство, и не беда, если комнаты и кухня не будут совмещены. Кухня, которая служит промежуточным звеном между внутренним двором и внутренним садом, является проходом для встречи с природой и общественным пространством для общения с другими людьми.

Фасад, пораженный волнами — В случае зданий, расположенных недалеко от океана, следует учитывать соленость из-за его географического характера. Чтобы здания были в первозданном виде, необходимо выбирать отделочные материалы с высокой прочностью и простотой в уходе. По этим причинам в приморской архитектуре в основном используются камни, бетон и алюминий, но открытый бетон был применен с учетом текстуры мономатериала. Вместо использования гладкой отделки, несоизмеримой с окружающей средой, были разработаны узоры, изображающие плотные древесные стволы или неправильные линейные формы, напоминающие вздымающиеся волны. Форма для гражданского строительства была использована для воплощения 20-миллиметровой ширины и вертикальных треугольных линий. Прочная сторона выражает естественные изменения, основанные на течении времени. Следы, которые не могут быть устранены из-за естественной среды, принимаются неабразивным способом. Кроме того, узоры и глубина материалов создают различные стороны в зависимости от света. Существует разница во времени между стороной с тенью и без тени от света, и впечатление, производимое зданием, меняется в зависимости от почасового освещения.

Процитируйте: «Surf House / ЧЕРТЕЖНЫЕ РАБОТЫ» 25 января 2023. ArchDaily. Доступ .

Гостиная Lansdowne House

c. 1766–1775

Дизайн Роберта Адама (шотландец, 1728–1792 гг.) Расписное украшение Джованни Баттиста Чиприани (итальянец (активная Флоренция и Англия), 1727–1785 гг.) и Антонио Цукки (итальянец, 1726–1795 гг.) Позолота Джозефом Перфетти (итальянец, работал в Лондоне с 1760 по 1778 год)

Эта гостиная является архетипическим примером работы Роберта Адама, шотландского архитектора и дизайнера, чье имя стало синонимом этого стиля неоклассического декора. Первоначально комната располагалась на первом этаже величественного лондонского дома, который Адам спроектировал для третьего графа Бьюта в начале 1760-х годов. В первоначальных планах Адама это называлось «Гостиная органа», большая ниша предназначалась для очень дорогого механического органа лорда Бьюта.

В 1765 году лорд Бьют продал недостроенный дом Уильяму Петти Фицморису, второму графу Шелбурну, а затем первому маркизу Лэнсдаун, с условием, что Адам будет нанят для продолжения работы над домом. Адам уже был хорошо известен лорду Шелберну, чей отец нанял архитектора для реконструкции Бовуда, загородного поместья его семьи в Уилтшире. (Шелберн, который занимал пост государственного секретаря и в 1783 году заключил Парижский договор о предоставлении независимости Соединенным Штатам, несколько раз принимал Бенджамина Франклина в Бовуде.) Лорд Шелберн и его жена переехали в этот дом в 1768 году, когда он находился в то, что леди Шелберн назвала «государством без мебели». Тем не менее, ко времени смерти леди Шелберн и прекращения работы Адама лордом Шелберном в 1771 году украшение гостиной оставалось незавершенным и, очевидно, было заброшено.

Хотя оригинальная обстановка комнаты не сохранилась до наших дней, известно, что Адам предоставил эскизы трюмо и полукруглого столика-трюмо, выполненные Джоном Гилбертом; круглые рамы для картин, выполненные Сефферин Нельсон; и ковер, дизайн которого находится в коллекции Музея сэра Джона Соуна в Лондоне.

В 1929 году наследники лорда Шелберна продали дом группе инвесторов. Комната была приобретена Художественным музеем Филадельфии в 1931 году, когда переднюю часть дома, включая гостиную и столовую (сейчас в Метрополитен-музее), планировалось снести, чтобы освободить место для новой улицы.

Галерея 397, Европейское искусство 1500-1850, третий этаж

---

Подробная информация о объекте

9
9

Названия:	Грузовая комната от Lansdowne House
Дате:
Дате:		111111111111111111111111111111111111111. 1766–1775
Художники:	Дизайн Роберта Адама (шотландец, 1728–1792 гг.) Расписное украшение Джованни Баттиста Чиприани (итальянец (активная Флоренция и Англия), 1727–1785 гг.) И Антонио Цукки (итальянец, 1726 г.) –1795) Позолочен Джозефом Перфетти (итальянец, работал в Лондоне с 1760 по 1778 год)
Medium:	Plaster, wood, paper
Classification:	Architecture (including fragments)
Credit Line:	Gift of Graeme Lorimer and Sarah Moss Lorimer in memory of George Horace Lorimer, 1931
Регистрационный номер:	1931-104-1
География:	Сделано в Англии, Европе веб-сайт

90 Содержит ли эта запись неточную информацию или язык, который, по вашему мнению, нам следует улучшить или изменить? Свяжитесь с нами здесь.
