Каталог проектов. Все проекты каталога на одной странице.

Общая площадь (кв.м.)
135
Полный проект
нет
Этажность
один этаж и мансарда
Материал стен
пено(газосиликатные)блоки
Количество спален
3
Длина основания (м.)
10,3
Ширина основания (м.)
8,1
Общая площадь (кв. м.)
82,49
Полный проект
да
Этажность
один этаж и мансарда
Материал стен
каркасно-щитовой
Количество спален
2
Длина основания (м.)
7,1
Ширина основания (м.)
6,6
Общая площадь (кв. м.)
78,87
Полный проект
да
Этажность
один этаж и мансарда
Материал стен
каркасно-щитовой
Количество спален
3
Длина основания (м.)
9,1
Ширина основания (м.)
6,2
Общая площадь (кв. м.)
106,07
Полный проект
да
Этажность
один этаж и мансарда
Материал стен
каркасно-щитовой
Количество спален
4
Длина основания (м.)
11,6
Ширина основания (м.)
6,6
Общая площадь (кв. м.)
96,79
Полный проект
да
Этажность
один этаж и мансарда
Материал стен
каркасно-щитовой
Количество спален
3
Длина основания (м.)
11,2
Ширина основания (м.)
7,5
Общая площадь (кв.
м.)
82,13
Полный проект
да
Этажность
один этаж и мансарда
Материал стен
пено(газосиликатные)блоки
Количество спален
3
Длина основания (м.)
8,2
Ширина основания (м.)
6,7
Общая площадь (кв. м.)
143,69
Полный проект
да
Этажность
один этаж и мансарда
Материал стен
пено(газосиликатные)блоки
Количество спален
2
Длина основания (м.)
10,1
Ширина основания (м.)
8,2
Общая площадь (кв. м.)
85,53
Полный проект
да
Этажность
один этаж
Материал стен
кирпич
Количество спален
3
Длина основания (м.)
11
Ширина основания (м.)
10,8
Общая площадь (кв.м.)
87,96
Полный проект
да
Этажность
один этаж
Материал стен
пено(газосиликатные)блоки
Количество спален
3
Длина основания (м. )
13,2
Ширина основания (м.)
9,6
Общая площадь (кв.м.)
314,46
Полный проект
нет
Этажность
два этажа и мансарда
Материал стен
пено(газосиликатные)блоки
Количество спален
3
Длина основания (м. )
15,355
Ширина основания (м.)
12,45
Общая площадь (кв.м.)
36
Полный проект
нет
Этажность
один этаж
Материал стен
пено(газосиликатные)блоки
Количество спален
2
Длина основания (м. )
10,4
Ширина основания (м.)
9,3
Общая площадь (кв.м.)
112,24
Полный проект
нет
Этажность
один этаж и мансарда
Материал стен
пено(газосиликатные)блоки
Количество спален
3
Длина основания (м. )
9,1
Ширина основания (м.)
8,1
Общая площадь (кв.м.)
173
Полный проект
да
Этажность
два этажа
Материал стен
пено(газосиликатные)блоки
Количество спален
4
Длина основания (м. )
11,6
Ширина основания (м.)
10,25
Общая площадь (кв.м.)
58,9
Полный проект
да
Этажность
один этаж и мансарда
Материал стен
бревно
Количество спален
1
Длина основания (м. )
6,6
Ширина основания (м.)
5,6
Общая площадь (кв.м.)
105,5
Полный проект
да
Этажность
один этаж
Материал стен
каркасно-щитовой
Количество спален
3
Длина основания (м. )
14
Ширина основания (м.)
8,5
Общая площадь (кв.м.)
170,19
Полный проект
эп
Этажность
один этаж
Материал стен
пено(газосиликатные)блоки
Количество спален
3
Длина основания (м.)
14
Ширина основания (м.)
13,8
Общая площадь (кв.м.)
124,34
Полный проект
эп
Этажность
два этажа
Материал стен
пено(газосиликатные)блоки
Количество спален
3
Длина основания (м.)
13,47
Ширина основания (м.)
8,07
Общая площадь (кв.м.)
185,88
Полный проект
эп
Этажность
два этажа
Материал стен
пено(газосиликатные)блоки
Количество спален
4
Длина основания (м.)
13,72
Ширина основания (м.)
9,28
Общая площадь (кв.м.)
267,1
Полный проект
да
Этажность
два этажа
Материал стен
пено(газосиликатные)блоки
Количество спален
3
Длина основания (м.)
16
Ширина основания (м.)
14,3
Общая площадь (кв.м.)
89,9
Полный проект
да
Этажность
один этаж
Материал стен
каркасно-щитовой
Количество спален
3
Длина основания (м.)
12
Ширина основания (м.)
9
Общая площадь (кв.м.)
187,2
Полный проект
да
Этажность
один этаж и мансарда
Материал стен
пено(газосиликатные)блоки
Количество спален
3
Длина основания (м.)
13,22
Ширина основания (м.)
9,44
Общая площадь (кв.м.)
85
Полный проект
нет
Этажность
один этаж
Материал стен
пено(газосиликатные)блоки
Количество спален
3
Длина основания (м.)
14
Ширина основания (м.)
12,4
Общая площадь (кв.м.)
300
Полный проект
да
Этажность
один этаж и мансарда
Материал стен
пено(газосиликатные)блоки
Количество спален
4
Длина основания (м.)
17,4
Ширина основания (м.)
9,8
Общая площадь (кв.м.)
89,4
Полный проект
да
Этажность
два этажа
Материал стен
кирпич
Количество спален
4
Длина основания (м.)
8,7
Ширина основания (м.)
6,6
Общая площадь (кв.м.)
126,61
Полный проект
да
Этажность
один этаж
Материал стен
пено(газосиликатные)блоки
Длина основания (м.)
17,28
Ширина основания (м.)
9,74
Общая площадь (кв.м.)
182,84
Полный проект
да
Этажность
два этажа
Материал стен
пено(газосиликатные)блоки
Количество спален
3
Длина основания (м.)
11,9
Ширина основания (м.)
10,7
Общая площадь (кв.м.)
65,7
Полный проект
да
Этажность
один этаж
Материал стен
каркасно-щитовой
Количество спален
2
Длина основания (м.)
11,1
Ширина основания (м.)
9,4
Общая площадь (кв.м.)
66,05
Полный проект
да
Этажность
один этаж
Материал стен
каркасно-щитовой
Количество спален
2
Длина основания (м.)
9,2
Ширина основания (м.)
8,15

Чертеж дома и коттеджей бесплатно проекты и фото

Строительство домов без технической документации может привести к неприятностям. Без точных расчетов невозможно получить прочную конструкцию с должными показателями безопасности и теплопроводности. Кроме того, строительство без проекта – нарушение закона. Рассмотрим примеры проектов, приведем их чертежи и коротко опишем особенности. Одноэтажный дом с мансардой



Показатели:

  • Количество этажей: 1.
  • Мансарда: да.
  • Общая площадь: 155 м2.
  • Размеры: 12,1х9,3 м.
  • Непосредственная площадь: 102 м2.

Особенности конструкции:

  • Буронабивное основание с ростверком.
  • Многоскатная крыша из бруса, покрытая металлочерепицей.
  • Полы из шпунтованной доски шириной 0,4 см.
  • Подшитие мансарды по стропилам.
  • Изготовление окон под проект.
  • Профилированный брус 19х19 для стен. Перегородки сооружаются по каркасной технологии, а остров из бруса 5х15.
  • Звукоизоляция полов, потолков и чердака минватой 15 и 20 см в толщину. Каркасные перегородки также теплоизолируются материалом в 10 см, дополнительно обладающим звукоизоляционными свойствами.
  • Цоколь отделывается декоративной плиткой, а наружные стены обрабатываются защитным покрытием.
  • Двери на заказ.

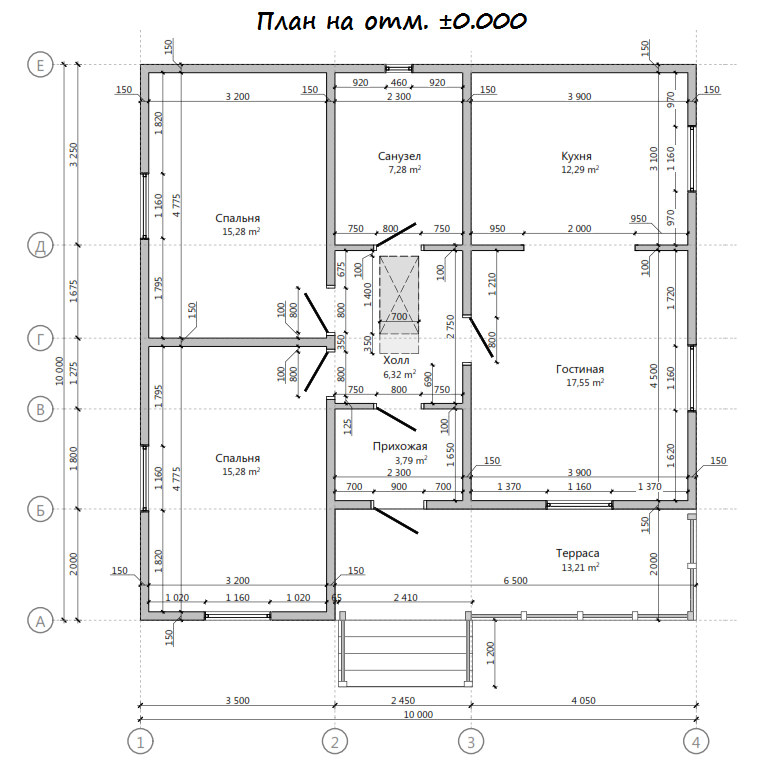

Чертеж этажей



Основные характеристики

Проекты домов с использованием перечисленных материалов – образец экологичности и хорошего вкуса. Брус пропускает воздух, минеральная вата также способствует отличному микроклимату и теплоэффективности. Здание будет сооружаться быстро при соответствующей проектной документации влажности бруса. Площади жилья достаточно для проживания даже большой семьи. Проект садового домика



Основные показатели:

  • Общая и необходимая площадь для застройки: 24 и 43 м2 соответственно.
  • Веранда: 10 м2.
  • Размеры мансардного помещения: 15 м2.



Конструктивные характеристики:

  • Фундамент бутобетонный или столбчатый.
  • Наружные и внутренние стены из пустотелого керамического и обычного кирпича.
  • Для цоколя используется кирпичная кладка.
  • Междуэтажные и цокольные перекрытия сооружаются из деревянных балок, утепляются плитной минватой и подшиваются листами гипсокартона (в первом случае) или обрезанными досками (во втором).
  • Стропила из дерева, а полы из досок.
  • Кровля сооружается с помощью деревянной обрешетки, покрытой асбестоцементными листами.
Чертеж этажей



Краткая оценка

Такие проекты не предназначены для круглогодичного проживания. Технология их строительства и стоимость материалов позволяют свести затраты к минимуму. Проект двухэтажного сооружения из бюджетных материалов



Показатели площадей здания (м2):

  • 77 – первый этаж;
  • 48 – второй;
  • 23 – гараж;
  • 108 – общая.

Особенности:

  • Блоки ФБС для фундамента.
  • Материал несущих стен – газобетон (утепляется).
  • Внутренние перестенки из кирпича.
  • Перекрытия создаются из ж/б элементов.
  • Сооружение кровли подразумевает закрепление металлочерепицы на деревянные стропила с обрешеткой.

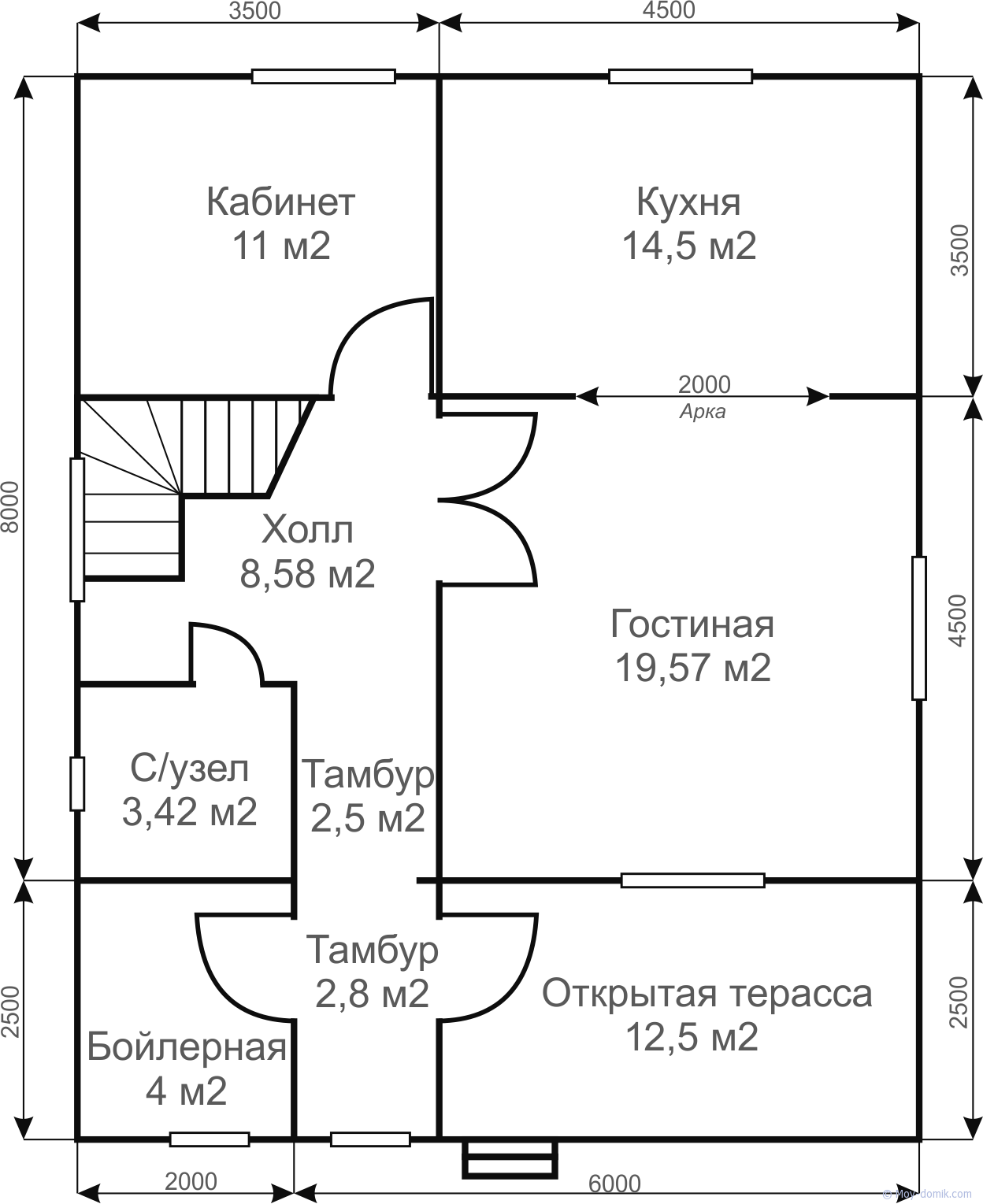

  Чертеж расположения комнат



Оценка проекта

Способ сооружения и материалы выбирались для максимальной экономии при строительстве, не влияющей на комфорт проживания. Поэтому стены сооружаются из газоблока, крыша имеет двускатную конструкцию и для фундамента решено использовать блоки ФСБ.

  Проект одноэтажного дома с мансардой площадью 245 м2



Конструктивные особенности:

  • Монолитное основание – ж\б плита.
  • Перекрытия сборного типа – специальные железобетонные конструкции.
  • Крыша мансардная. Для ее сооружения применяется битумная черепица, которая крепится на деревянные стропила. Вид: двухскатная.
  • Цоколь монолитный ж\б.
  • Для кладки перегородок используется силикатный кирпич.
  • Внешние стены из газобетонных блоков.
  • Окна металлопластиковые.

  Чертеж размеров комнат



Впечатление о проекте

Максимальная прочность и долговечность конструкции при условии использования качественных железобетонных элементов. Строительство такого дома достаточно быстрое. А при умелой отделке наружных стен может получиться здание с непревзойденным внешним видом.

  Проект простого одноэтажного домика



Особенности:

  • Небольшие размеры: 7х7.
  • Один этаж без мансарды.
  • Площадь: 43 м2.

Конструктивные показатели:

  • Стены сооружаются из бревна.
  • Сосновая обрезная доска в качестве стропил.
  • Основание ленточного типа.
  • Крыша шатровая.
  • Материал перестенков – брус.

  Чертеж внутреннего помещения



Характеристика

Подобный чертеж направлен на сооружение жилья для небольшой семьи или гостевого домика. Количество проживающих: до 4.

Использовать готовые проекты домов и коттеджей можно при сооружении и собственного дома. Только внимательно изучайте чертежи и особенности проектной документации. Часто они рассчитаны на сооружение в определенных условиях и для конкретной местности, поэтому выбранный вариант может и не подойти.

Чертежи каркасных домов — что это и где достать бесплатно

Чтобы построить каркасный дом для сезонного и постоянного проживания, нужен чертеж – подробный план и графическая инструкция по сборке строения. Есть несколько способов получения чертежа – заказать индивидуальную разработку профессионалу, использовать готовый бесплатный или на основе типичного шаблона создать оригинальный. Каким должен быть этот важный документ, что в него входит и как правильно с ним работать?

Чертежи каркасных домов

Чертеж каркасного дома – не просто официальная бумага для получения разрешения на выполнение строительных работ. Это важный документ, который является залогом того, что построенный дом в полной мере будет соответствовать нормам и адаптирован под климатические условия.

Что включает чертеж

Все документы, в которых подробно описан процесс сборки и монтажа дома, необходимо оформлять еще на стадии строительства. Кроме того, стоимость будущего каркасного дома подробно описывается в смете. Там же прописывается перечень всех строительных материалов, которые будут использоваться для строительства. Как правило, каждый такой комплект сопровождается изображениями и фотографиями.

Особенности домокомплектов

Некоторые компании предлагают приобрести полный домокомплект для строительства. Такой комплект включает не только основные элементы и чертеж, но и все необходимые пиломатериалы и утеплители (сип-панели). Это дает возможность возвести одноэтажное или двухэтажное строение своими руками в короткий срок.

Преимущества приобретения домокомплекта:

  • заказчик получает на руки полный комплект чертежей и материалов;
  • все чертежи обычно просты и понятны;
  • для того чтобы защитить материалы от осадков, их привозят на участок постепенно;
  • в комплекте можно получить рекомендации по дополнительному утеплению дома;
  • есть проект по устройству крыши;
  • прилагаются схемы и инструкции по созданию вентиляции, электрики, канализации и водоотведения;
  • полная смета предоставляет заказчику возможность определить весь объем затрат на строительство.

Комплект чертежей и документации для строительства каркасного дома

Любой готовый чертеж каркасного дома представляет собой объемный документ, размер которого может достигать 100 страниц. В каждом документе детально прописан план, присутствуют схемы, а также подробные инструкции по сборке и установке каркаса.

Условно вся инструкция подразделяется на основные части, которые делают весь процесс строительства предельно простым и понятным. Изучить такую инструкцию смогут как профессионалы, так и те, кто не имеет серьезного опыта в строительной сфере.

В инструкции присутствуют ответы на все важные вопросы, которые могут возникнуть в процессе возведения каркасного дома. В этом документе есть ответы на вопросы, как обеспечить ветро-, влаго- и парозащиту новому строению. Описаны условия строительства, а также принципы по которым выбирают оконные, дверные и другие конструкции. Кроме того, в документе можно найти рекомендации, касающиеся возведения каркасного дома с мансардой или без.

Базовая комплектация

Частным застройщикам предлагают много типовых вариантов каркасных домов. Это могут быть как стандартные, так и индивидуальные варианты. Однако при многообразии решений в архитектуре или дизайне существует понятие основной комплектации, которое также включает возможность строительства своими руками.

Базовая комплектация каркасного дома включает:

  • подробный чертеж;
  • комплект материалов для лаг, перекрытий, пола, каркасов, оснований, стоек и стен;
  • материалы для кровли: стропила, доски для обрешетки;
  • отделочные материалы – доски для чистых полов, пиломатериал для плинтусов, внутренних углов, вагонку;
  • наружные и межкомнатные окна и двери;
  • комплекты материалов для паро- и гидроизоляции, а также для утепления домов каркасного типа.

Как правило, фундамент дома не входит в базовый комплект, потому что выбор фундамента обусловлен типом почвы и грунта. Закладка добротного фундамента для каркасного дома представляет собой непростую и трудоемкую задачу.

Несмотря на то что сделать закладку фундамента можно своими руками, лучше всего для выполнения таких работ пригласить специалистов. Особенно это касается строительства домов, в которых больше одного этажа, предназначенных для проживания в любое время года.

Этапы строительства

Строительство дома по каркасной технологии включает несколько последовательных этапов.

Руководство по строительству фундамента

Вне зависимости от того, по какой из технологий строится каркасный дом и какой дизайн для его строительства выбран, основной процесс всегда начинается с подготовки места, завоза материалов и закладки фундамента.

В условиях мягкого грунта или почвы с большим содержанием торфа, а также при близком к поверхности уровне грунтовых вод, выбирают свайно-винтовой фундамент. На грунтах другого типа возможна закладка ленточного фундамента.

При обшивке свайного фундамента нужен ответственный контроль процесса. Обвязку лучше всего выполнять из металла. Вместо уголков рекомендуется использовать швеллера, а варить не внахлест, а встык с учетом оси свай.

Если выбраны проекты каркасных домов с ленточным или плитным фундаментом, тщательно контролируйте наличие, достаточное количество и площадь сечения вентиляционных отдушин.

При доставке материалов на объект необходимо проверить их качество. Не должно быть таких элементов, на которых уже есть признаки грибка и почернения. Все пиломатериалы должны быть в обязательном порядке обработаны антисептиком.

После того как фундамент дома готов, изготавливается основной каркас нижней обвязки, или основание дома. Обвязку делают из бруса по сторонам всего фундамента и в местах расположения стен комнат. Между фундаментом и каркасом обязательно укладывается гидроизоляция.

Брусья соединяются «в лапу» и скрепляются гвоздями, размером минимум 150 мм. Возможно удлинение коротких брусьев. Брусья нижнего яруса обвязки крепятся к фундаменту при помощи анкерных болтов размером от 16 мм. Поскольку болт должен заходить в фундамент примерно на 100 мм, то его точные размеры можно определить по формуле: 100 мм + высота бруса. Минимальное расстояние между анкерами составляет 2 м.

Сборка каркасного дома

Сборка каркасного строения своими руками представляет собой механический процесс, суть которого состоит в соединении тщательно подготовленных деталей в строгой последовательности. Эта последовательность изложена и показана в чертежах. Качественно выполненный проект может понять как профессионал, так и любитель.

Конструктивно каркасный дом состоит из трех узлов:

  • перекрытия;
  • стеновая система:
  • система кровли.

Все узлы имеют собственную сложную структуру. И этот факт необходимо обязательно учитывать в процессе сборки. Если все узлы будут смонтированы правильно, то и вся система дома будет отличаться прочностью и надежностью.

Кроме того, в конструкции дома всегда присутствуют вспомогательные узлы, которые представляют собой точки соприкосновения отдельных элементов конструкции каркасного здания – от фундамента и до самой крыши. Это монтажные узлы, в которых происходит скрепление элементов дома. Специалисты советуют обязательно выбирать правильные типы крепежей, которые будут использоваться при монтаже соединений.

После того как нижние опорные лаги прикреплены к фундаменту, производится укладка половых лаг и устанавливаются вертикальные стойки. Для лаг используются доски 50х150 мм. Эти доски проверяются на прочность довольно просто. Достаточно встать на них и посмотреть, не «дышит» ли конструкция от нагрузки. На следующем этапе проходит укладка утеплителя и чернового пола.

Далее следует установка вертикальных стоек каркаса. Сам каркас укрепляется при помощи укосин. Щиты или элементы стен собираются на горизонтальной поверхности, а после уже поднимаются и устанавливаются на фундамент и крепятся в нужном положении.

Толщина стен выбирается в зависимости от проекта и может варьироваться от 170 до 270 мм. Такие параметры не допускают перерасхода материала и обеспечивают необходимый уровень теплоизоляции. Минеральная вата используется в качестве утеплителя, а гипсокартон – для внутренней обшивки. Наружная черновая отделка выполняется при помощи osb плит.

На следующем этапе подготавливаются потолочные балки. Они крепятся при помощи пазов или усиленными уголками.

Далее, согласно чертежу, выполняется подготовка и установка стропил крыши. Они состыковываются краями под углом около 50° при помощи торцевого соединения. Далее настилаются паро-гидроизоляционные пленки.

Нужно проконтролировать, чтоб их укладка проводилась в соответствии с инструкцией, обычно гладкая сторона направляется к утеплителю, а шероховатая – наружу. Не допустимо, чтоб провис был более 2 см. Потом производится настил кровли. Крепление осуществляется при помощи специальных кровельных саморезов через две волны.

Основные типы соединений, которые используются в домах 6х8 или большего размера:

  • торцевые;
  • боковые;
  • угловые;
  • крестовидные;
  • ящичного типа;
  • L или T-образного типа.

Собрать полностью готовый каркасный дом по чертежам можно за три месяца. Но одному человеку строительство в такой срок будет не под силу, понадобится помощь профессионалов.

Прокладка и монтаж инженерных коммуникаций

Основными частями современного каркасного дома являются: газопровод, канализация, водопровод и электрическая сеть. Комфортное и безопасное проживание в полной мере зависит от правильности и качества прокладки и монтажа этих элементов.

В грамотных проектах каркасных домов все коммуникационные трассы и развязки расположены максимально близко друг к другу. Эти элементы должны располагаться так, чтобы при необходимости их можно было спрятать в специальный короб. Это делается для того, чтобы такие элементы не съедали пространство и не портили интерьер помещения. Порядок и особенности прокладки инженерных коммуникаций должны быть подробно описаны в специальном разделе чертежа каркасного дома.

Смета для каркасного дома

Чертежи каркасных домов в обязательном порядке включают в себя смету. В этом документе указано подробное количество строительного материала на каждом этапе стройки, в том числе в рулонах, килограммах или метрах. Кроме того, в смете указывается приблизительный разброс рыночных цен.

При строительстве дома поэтапно нет необходимости тратить на закупку материалов весь бюджет. Материалы можно покупать по мере продвижения строительных работ.

Выводы и видео

Хороший проект представляет собой комплекс документов, состоящий из подробных планов и схем, которые нужны на каждом этапе строительства. После просмотра такого документа у будущего владельца не должно оставаться никаких вопросов касательно процесса строительства.

Качественный платный или бесплатный чертеж и проектная документация каркасного дома – это залог успешного планирования строительства и сведения всех ошибок к минимуму. Кроме того, качественный готовый проект оптимизирует работу строительной бригады, сводит к минимуму объем распилочных работ и работ по подгонке материала, а также приводит к значительной экономии времени на строительной площадке.

Принцип каркасного строительства наглядно показа в видео.

Закладка Постоянная ссылка.

План дома. Проект дома. Создаем свой чертеж дома

Пытаемся нарисовать поэтажные чертежи и планы на основе проектов домов своими руками.

Изучение проектов домов позволяет создать своими руками эскизный план чертеж дома. План дома или свой проект должен отобразить: ленточный фундамент, фасад дома, поэтажные планы, мансардный этаж и чертеж крыши.

Какую цель я преследую при изучении проектов домов? Идеи, найденные в интернете и соответствующие моим критериям, я пытаюсь собрать, систематизировать и перенести на свой план дома. Для того чтоб создать план дома своими руками я определился с основными векторами – обязательное наличие подвала и мансардного этажа, выбор этажности дома, выбор формы крыши, выбор места расположения камина, проектирование водопровода и канализации а также чертеж расположения электропроводки.

Для себя я выделяю два основных аспекта позволяющих мне справиться с проектом дома. Первое – это техническая сторона отображающая нюансы при строительстве, а второе – это 3D визуализация планируемого дома, которая поможет мне понять мои желания.

Перебрав огромное количество готовых проектов (отбирались только красивые, по моему мнению, дома) я быстро понял, что отталкиваться мне придётся от финансовой составляющей строительства и создать свой ни на что не похожий в мелких деталях индивидуальный проект дома.

Для решения моих двух аспектов мной были выбраны два программных продукта – это Visio от Microsoft для отображения технических чертежей, а для визуализации 3D я выбрал ArCon – не сложную в понимании программку, но позволяющую покрутить дом снаружи и представить, как все будет выглядеть, вплоть до мебели внутри строения.

Все что мне удалось создать – рисунки, чертежи, планы и проекты, предоставленные ниже, условно я назвал эскизами, так как они максимально упрощены в части детализации для моего повествования, но достаточны для понимания самой сути индивидуального проекта дома.



Проект первого этажа дома на плане.

Начну, пожалуй, с плана первого этажа, для чего мне необходимо определиться с такими моментами: какими будут габариты дома с учетом расположения на участке и материального аспекта, материал и толщина стен дома, размеры и количество комнат удовлетворяющих моим потребностям и это поможет определиться с типами межэтажных перекрытий, продумать место расположения лестницы и входа в подвал, определиться с размерами и местом расположения оконных проемов и так далее.

Для себя я решил строить дом из газобетонных блоков и толщиной стен 300 мм. Габаритные размеры дома на плане составили 8500 мм на 8300 мм и в соответствии с планировкой, я получил такие размеры помещений:

— прихожая она же и кухня около 14 квадратных метров,

— основной зал занимает 20 квадратных метров,

— спальня 20 квадратных метров,

— совмещенный санузел 4 квадратных метра,

— отдельное место занимает лестница на второй этаж.

В итоге получаю аналог двухкомнатной квартиры, но с бонусными двумя комнатами для гостей на втором этаже. Вход в подвал 5 квадратных метра, расположен под лестницей и будет использован как винный погреб.

Отдельная история – это камин размещаемый в зале и при правильном разведении системы воздуховодов сможет использоваться для отопления дома.

После того, как я нарисовал планировку первого этажа можно приступать к прорисовке остального плана дома, а точнее к проекту фундамента дома.

Расчет ленточного фундамента дома мелкого заложения.

О проектировании и строительстве моего монолитного ленточного фундамента своими руками читаем в данной статье.

Мой выбор пал на ленточный монолитный фундамент мелкого заложения, так как данный вариант можно выполнить самостоятельно, не применяя строительную технику, но в тоже время он является простым и надежным.

Ленточный фундамент – это цельная конструкция, заливаемая ниже уровня земли и над землей на высоту цоколя, располагается под внешними и внутренними стенами строения и должно иметь одинаковое сечение. В целях экономии, под внутренними стенами я сделал толщину фундамента немного тоньше.

Для выбора типа фундамента основными факторами является уровень грунтовых вод под возводимым домом и глубина промерзания грунта в регионе строительства.

Уровень грунтовых вод на моем участке ниже отметки в два метра, что вынуждает меня выбирать фундамент мелкого заложения, к положительным качествам которого могу отнести относительно низкую стоимость.

Теперь разберемся с уровнем промерзания грунта, который нам поможет определиться с глубиной заложения фундамента. В Киевской области глубина промерзания грунта составляет от 800 до 900 мм, а если учитывать супесь, из которой состоит грунт в месте строительства, то мой выбор пал на тип фундамента в виде буквы Т только перевернутой вверх ногами и глубиной заложения 1 метр.

Также я на разрезе фундамента разрисовываю для себя место расположения закладки арматурного каркаса. Вид фундамента сверху поможет мне определиться с размерами копаемых под фундамент траншей, которые будут соответствовать нижней части подошвы закладываемого фундамента.

Ниже, на картинке можно увидеть разрез фундамента, который отображает конструкцию и армирование.

Армирование фундамента

Для того чтоб избежать деформаций фундамента и как следствие трещин на стенах, закладка арматуры должна делаться в самой верхней и самой нижней части фундамента на расстоянии не более двух диаметров закладываемой арматуры. Расширенная подошва фундамента выбрана мной для минимизации процессов морозного пучения грунта, а также для увеличения площади опоры при условии нахождения под фундаментом не самого лучшего грунта для строительства – супеси.

Так как расчет моего фундамента подробно я описал в статье, на которую можно попасть по ссылке немного выше, то особенно на нюансах я останавливаться не буду, а скажу что ширина площади опоры моего фундамента больше необходимой примерно на 50 %.

На чертеже ниже изображен вид сверху на мой монолитный ленточный фундамент.

На данном плане фундамента изображена подошва фундамента, которая повторяет профиль вырываемых траншей, для верхней части заливаемого фундамента необходима будет сборка опалубки. Для простоты понимания я убрал с проекта фундамента места расположения арматуры. Важно на этапе проектирования не забывать начертить технологические каналы для прокладки электропроводки и водопровода.

Расчет монолитного и деревянного перекрытия на плане дома.

Теперь немного поговорим о перекрытиях первого этажа. Я планирую его сделать двух видов:

— над эркером и санузлом будет залито монолитное перекрытие, так как бетонное перекрытие эркера выступит в виде пола балкона мансардного этажа и будет контактировать с атмосферными осадками, а также потолок ванной будет подвержен воздействию повышенной влажности.

— остальная часть перекрытия первого этажа будет сделана по деревянным балкам 100 мм на 200 мм. Деревянное перекрытие или как его еще называют балочное, легкое в возведении своими руками, и является бюджетным вариантом.

Балка 100 мм на 200 мм выбрана с помощью таблиц расчета балок перекрытия при максимальной ширине пролета четыре метра и шагом между деревянными балками перекрытия от 40 до 60 сантиметров.

Монолитные участки перекрытия я буду заливать одновременно с монолитным поясом высотой 140 мм и для армирования использовать арматуру двенадцатого диаметра в верхней и нижней части с шагом 150 мм.

Как показано на плане дома выше, балочное перекрытие и монолитное перекрытие создадут пол и потолок между этажами.

Мансардный этаж и крыша на плане дома.

Приступим к отображению плана мансардного этажа. Для этого достаточно удалить лишние элементы с плана первого этажа и изменить толщину межкомнатных перегородок – план проект мансардного этажа готов. На мансардном этаже получаю две гостевые спальни и зал, из которого будет выход на эркерный балкон.

Выше на картинке мансардный этаж, нанесенный на плане дома.

Приступаю к чертежу плана крыши дома в привязке к стенам мансардного этажа, на которые она будет опираться. Вся стропильная часть и балочное перекрытие мансардного этажа выполняется по деревянным балкам 50 на 150 мм, а кровля будет сделана из металлочерепицы.

Я планирую изготовить двухскатную крышу, с небольшим скворечником над эркером. Из сложных процессов вижу здесь только изготовление двух ендов, поэтому сделать все своими руками не вызывает у меня сомнений.

Так выглядит чертеж плана крыши.

Эскизный план фасада дома..

Данный эскиз фасада дома предназначен сугубо для моего представления, какой будет у моего строения внешний вид. При помощи этого плана я постараюсь выбрать оптимальный угол наклона крыши для соблюдения визуальных пропорций.

Вот таким в конечном итоге получился мой эскиз фасада дома.

Нанесение на проект дома водопровода, канализации и электропроводки.

Ну и в заключение нарисуем схему электропроводки дома, план водопровода и канализации.

Схема электропроводки на проекте дома.

Цель создания данной схемы электропроводки дома – это экономия средств на кабеле, использование которого необходимо оптимизировать.

К схеме электропроводки у меня сформировались такие требования:

— в каждой из комнат должно быть минимум две розетки и розетка у окна для монтажа электрообогревателя.

— несколько точек освещения на комнату.

— на лестнице тоже необходим свет.

— обязательно наличие устройства защитного отключения для помещений с повышенной влажностью.

На участок электричество заведено от столба в гараж при помощи самонесущего кабеля СИП в электрощит. От него в пластиковой трубе при помощи кабеля ВВГ 3х6 кабель заводится под землей и через гильзу в фундаменте поступает в дом (на чертеже красный цвет).

Таким образом, получаю схему разводки электропроводки по первому этажу.

Электропроводка будет выполнятся в штробах газобетонных стен.

Канализация и дачный водопровод.

На предыдущем изображении я также показал, как планируется выполнить водопровод и канализацию. Синим цветом, я показал подачу холодной воды из скважины в подвал, где будет выполнено распределение на кухню и санузел. Также, коричневым цветом, показан путь прокладки канализации до септика, располагаемого на улице.

Важно не забыть при прокладывании водопровода и канализации об уклоне труб в 2-3 градуса.

ТОП-50 Лучших Проектов Домов-Шалашей | (Фото & Видео)

9867 Просмотры 0

ЭкономияSavedRemoved 1

Чаще всего частные или загородные дома обладают типовой  конструкцией. Но в последнее время владельцы отдают предпочтение редким и необычным формам.

К ним относится дом-шалаш – постройка треугольной формы с одним или двумя этажами. Они привлекают оригинальным видом, романтической обстановкой и функциональными преимуществами.

Читайте также: Проекты дачных домиков для 6-10 соток: 120 фото, описание и требования | Самые интересные идеи

Особенности домов-шалашей

Дом-шалаш или А-образный дом

Дома-шалаши отличаются от типичных построек и видом и формой, и особенностями возведения и расположения комнат.

Внешний вид и интерьер

В домах-шалашах особое внимание привлекает необычный внешний вид, который будет выделяться среди остальных строений

Чаще всего они обшиваются деревом – такое решение создает ощущение естественности и хорошо сочетается с садом или древесными насаждениями. Высокая крыша покрывается черепицей, профнастилом или битумными листами.

Часто шалаш, или a-frame house, оснащают большими панорамными окнами, чтобы обеспечить достаточную освещенность и компенсировать две полностью закрытые стены. Таким образом, он получает даже больше света, чем обычная постройка, а решение хорошо смотрится и  изнутри, и снаружи.

Иногда окна размещают на крыше – это освещает второй этаж и добавляет ему ощущение свободного пространства.

Интерьер дома-шалаша создается на основе желаний хозяев или решения дизайнера. Он  может быть выдержан в стиле современных технологий, а может основываться на эко-стиле и передавать природную натуральную атмосферу. Чаще всего стены обшивают деревом, украшают элементами кирпича, устанавливают камин или его имитацию.

Функциональность

Шалаш с пристройками

Правильно спланированный каркасный дом-шалаш по функциональности мало отличается от стандартных построек. В зависимости от его предназначения подбираются размеры, позволяющие разместить все необходимые постройки.

Помимо этого, при необходимости к шалашу добавляются пристройки – они не портят его облик, но позволяют разместить в них необходимые комнаты – например, кухню или санузел.

Часто шалаши оснащаются верандами или террасами  – это позволяет визуально увеличить его размеры и перенести некоторую часть функциональной нагрузки за пределы дома. Если там будет установлена система отопления, они могут использоваться не только в теплое, но и в холодное время года.

Читайте также: Веранда пристроенная к дому – расширяем жизненное пространство: проекты, советы как создать своими руками (200 оригинальных фото идей)

Проектирование дома-шалаша

Проектирование дома-шалаша

Главное преимущество дома-треугольника – его простая конструкция, которая позволяет построить его своими руками без помощи специалистов. Обязательным этапом при его постройке является разработка планировки. Для этого можно просмотреть фото проектов.

Правильно спроектированный дом позволит разместить в нем все необходимые комнаты и будет удобным для его хозяев

Для дачи

Чаще всего шалаши проектируются как загородные дома на дачных участках. Подразумевается, что в основном они будут использоваться только в теплый период, а не зимой. Их не оснащают системой отопления, количество комнат зачастую ограничивается спальней, гостиной и кухней, причем иногда их совмещают по типу студии.

Второй этаж может служить чердаком и не обустраиваться под жилое помещение – это облегчает планирование и строительство.

В таком случае место в комнате можно не занимать комнатой и сделать вход в подсобку с улицы. При необходимости дом можно спроектировать также как одноэтажный.

На террасе часто обустраивают летнюю кухню – это позволяет сэкономить место внутри и расширить пространство, предназначенное для спальни и гостиной.

Санузел тоже иногда выносится на улицу, но от такого решения все чаще отказываются из-за неудобств. Часто он располагается в пределах дома, но отличается небольшими размерами и отказом от ванны в пользу душевой кабинки.

Для постоянного проживания

Планировка домов-шалашей для круглогодичного проживания более сложная. При разработке проекта необходимо учитывать все нюансы и потребности семьи, которая будет в нем проживать. Как правило, шалаши отличаются меньшими размерами по сравнению со стандартными домами при том, что должны вместить такое же количество комнат.

На первом этаже чаще всего размещают кухню, гостиную и санузел.

Для экономии места можно отказаться от коридоров и расположить входы в комнаты прямо из прихожей.

Для удобства их можно также соединить между собой дверями.

Нижний этаж можно запланировать как студию, совместив и кухню, и гостиную. Зонируют помещение при помощи расстановки мебели, освещения, разной отделки, пола в несколько уровней. Там могут быть расположены частичные перегородки – это разделить пространство, но не перегрузит его.

Кухня может быть освещена окнами, а зона гостиной – приглушенным искусственным светом. В этом случае отдельным помещением будет выделен только санузел.

Каркасный дом шалаш, пример проекта

Важный момент, который нужно учесть при планировке шалаша для постоянного проживания – расположение лестницы. Она должна быть и удобной, и компактной, чтобы не занимать много места на нижнем этаже.

В крайнем случае, ее нужно задекорировать таким образом, чтобы визуально она не влияла на восприятие пространства.

Нельзя забывать про безопасность – не стоит жертвовать перилами или шириной ступенек ради экономии места.

Второй этаж чаще всего отводят под спальню. Такое решение смотрится очень красиво и романтично и при этом оправдывается функционально – как правило, это помещение не требует большого пространства и позволяет ограничиться небольшой площадью.

В этом случае хорошо будут смотреться панорамные окна и окна на крыше – они обеспечат хорошее освещение и обзор на окрестности дома. Иногда наверху также оборудуют второй санузел и гардеробную.

В зависимости от потребностей семьи, количество комнат может увеличиваться, а размер самого проекта изменяться – например, внизу обустроить спальню и детскую, небольшую гостиную перенести на второй этаж, добавить балкон.

Читайте также: Как сделать погреб в частном доме или на даче своими руками: схемы, пошаговое руководство, правильная вентиляция (55+ Фото & Видео) +Отзывы

Особенности строительства

В целом строительство дома-шалаша происходит по той же схеме, что и сооружение других зданий. Можно заказать возведение дома «под ключ» на заказ, но благодаря простой конструкции его можно смонтировать вручную без помощи квалифицированных рабочих.

Фундамент

Ленточный фундамент

Первым этапом строительных работ а-образного дома является подготовка ленточного фундамента. На очищенной земле отмечают необходимую площадку. Для удобства лучше воспользоваться колышками и нитками.

Затем выкапывают траншеи, которые расположены под всеми стенами будущего дома. На их дно укладывают гравий или щебень и песок. Нижний слой тщательно утрамбовывается, чтобы не оставалось пустот.

После этого в траншеях устанавливается опалубка и накрывается досками шириной 25-30 сантиметров. Затем они закладываются блоками из бута, оставляя цоколя. Каждый слой заливается бетоном, а последующие утапливаются в него.

При укладке блоков нужно делать связку между их соединениями, меняя расположение швов на верхних рядах.

Высота фундамента и отмостки над землей должна составлять 25-40 сантиметров в зависимости от почвы и погодных условий.

Каркас и стены

Монтаж каркаса шалаша

После подготовки фундамента приступают к возведению каркаса.

Сначала наклонные деревянные балки размечают в соответствии с выбранной высотой. Их складывают на земле в форме буквы А и соединяют углы коньком, немного наживив их. После этого выравнивается расстояние между нижними концами, и болты закручиваются до конца.

Когда все брусы готовы, их устанавливают на фундамент – сначала крайние, затем – средние с одинаковым интервалом. Их также сначала наживляют, затем проверяют вертикальность и фиксируют подпорками.  Также устанавливается несущие перекрытия для второго этажа.

Кровля

Для покрытия крыши дома-шалаша можно заказать любой кровельный материал – шифер, металлочерепицу, профнастил, битумные листы

Шифер представляет собой волнистую поверхность, в состав которой входит асбест и цемент. Он отличается прочностью, отсутствием выделений вредных паров, долговечностью и невысокой ценой. Однако, они могут повредиться при транспортировке и подвержены влиянию сырости, впитывая воду.

Металлочерепица – стальные листы фигурной формы, которые покрыты защитным слоем. Он делает их неуязвимым для влияния погодных условий и механического воздействия, кроме того, она отличается невысокой ценой, безопасностью и прочностью. К ее недостаткам можно отнести шум во время осадков и потери материала в процессе монтажа.

Оптимальным вариантом может стать профнастил – металлический лист из оцинкованной стали. Он отличается долговечностью, легкостью монтажа и полной экологичностью. При этом он подвержен влиянию ржавчины и сильно нагревается на солнце.

Битумный лист повторяет форму шифера, но при этом отличается в составе – он состоит из целлюлозных волокон, пропитанных битумом. Это обеспечивает защиту от коррозии, легкость монтажа и большой выбор форм и цветов. При этом он легко выгорает на солнце и не защищает крышу от перепадов температур.

Для повышения прочности крыши ее предварительно устилают рубероидом, а затем – кровельным материалом.

Внутренняя отделка и интерьер

Интерьер дома-шалаша

После того, как каркас и стены готовы, приступают к сборке и обшивке фасада и отделочным работам. Выбор материала зависит от желания хозяев и проекта интерьера.

Чаще всего для этого используется дерево – оно выглядит красиво и сохраняет тепло. Предварительно стены можно обшить гипсокартоном – это обеспечит утепление и звукоизоляцию.

В деревянном доме необходимо тщательно продумать пожарную безопасность.

После установки деревянные доски прикручиваются к каркасу при помощи дрели. Они должны плотно состыковываться между собой, чтобы не пропускать холод и не портить вид.

Закрепленные доски грунтуют и покрывают лаком – это увеличит их срок службы. После этого устанавливаются оконные рамы.

Пол также изготавливают из дерева. Его каркас полностью покрывают гидроизоляцией и утеплителем так, чтобы она покрывала всю поверхность – это поможет избежать сырости.

Можно дополнительно постелить прослойки для удерживания тепла и пара. Подготовленная поверхность накрывается загрунтованными досками, фанерой или ДСП.

Интерьер дома можно оформить в любом стиле, но при этом нужно учитывать его размеры. Лучше всего не останавливаться на изобилии мелких деталей и лишней фурнитуры, чтобы не загромождать пространство. В шалаш идеально впишется минимализм – хай-тек, контемпорари, эко-стиль

Для создания ощущения уюта можно использовать элементы классического стиля, винтажа, прованса, а так же гранжа, лофта, бохо. В этом случае нужно правильно подбирать цветовую гамму и гармонично сочетать их, чтобы интерьер выглядел целостно.

Визуально расширить пространство в доме-шалаше поможет хорошее освещение. Лучше установить точечные источники света, добиваясь акцента на некоторых зонах комнаты. В маленьких комнатах лучше отдать предпочтение светлой цветовой гамме с несколькими темными или яркими деталями.

Разумно использовать пространство поможет зонирование – его добиваются при помощи расстановки мебели, цветового решения и совмещения стилей. Таким образом одна комната может выполнять несколько функций. Сэкономить место поможет встроенная функциональная мебель.

Читайте также: Как сделать шпалеру своими руками? Оригинальные идеи и чертежи (110+ Фото & Видео) +Отзывы

Достоинства и недостатки

Дома-шалаши обладают своими плюсами перед типовыми постройками, но их владельцам все же придется столкнуться с некоторыми трудностями.

Преимущества

Достоинства домов-шалашей касаются и их вида, и функциональных особенностей.

Большое количество разновидностей конструкций и внутренних планировок дают большое пространство для воплощения идей и дают возможность создать дом, идеально соответствующий всем запросам его владельцев.

Недостатки и возможные трудности

Шалаш как дачный домик имеет минимум недостатков, но если приспосабливать его под место постоянного проживания, придется столкнуться со сложностями:

  • низкая теплоизоляция и морозоустойчивость
  • потеря полезной площади из-за сужения
  • необходимость покупать нестандартные материалы
  • небольшое количество готовых проектов планировки

В целом, минусы дома-шалаша можно компенсировать за счет качественной планировки.

Дом-шалаш – отличное оригинальное решение, которое будет хорошо смотреться в сочетании с любым ландшафтом. Он представляет из себя тихий уголок, располагающий к спокойствию и отдыху. Простота конструкции значительно облегчает строительство и экономит время и материалы, а результат удивляет своим видом и функциональностью.

Видео: Дом Шалаш по Каркасной Технологии / A-frame house / Дачный летний дом
Читайте также: Как сделать детский домик своими руками: из дерева и других материалов. Чертежи с размерами | (80 Фото Идей & Видео)

ФОТОГАЛЕРЕЯ ГОТОВЫХ ПРОЕКТОВ

24 бесплатных проекта одноэтажных домов из пеноблоков с чертежами и фото

Для тех, кто ищет проекты одноэтажных жилых домов из пеноблоков эта статья может быть очень полезной.

Я собрала здесь 24 бесплатных проекта с планировкой и размерами, по которым можно уже делать рабочий проект и составлять смету.

Здесь представлены дома разной площади — от совсем небольших до вместительных, рассчитанных на многочисленную семью.

Проект № 1

Первый проект (см. заглавный эскиз) — дом 6 х 10 метров в плане — его габаритные размеры весьма скромные. Это небольшой дом с двумя спальнями, в таком доме может с удобством устроиться семья из трех человек. При входе дом имеет небольшую террасу под крышей.

В доме отдельная кухня со своим санузлом и большая гостиная-столовая размером 21 квадратный метр. Кухня в этом доме имеет размеры 3 х 4.5 метра.

Проект № 2

Следующий дом больше предыдущего — при его длине 10 метров он имеет габаритную ширину тоже 10 метров, хотя в плане он не прямоугольный, а более сложных очертаний.

В доме три спальни, он имеет два санузла, один из которых оборудован ванной. В центре дома гостиная 25 квадратных метров, из которой есть выход на террасу. Кухня имеет размеры 3 х 4 метра.

Минус этого проекта в том, что гостиная проходная и из нее осуществляется вход в спальни. Его можно усовершенствовать перенеся стену между кухней и гостиной, создав единое пространство кухни-столовой-гостиной и выделив коридор, из которого будут двери в спальни.

Проект № 3

Это проект дома 9 х 11 метров, достаточно просторного, но не огромного. Причем к стене дома примыкает парковка для автомобиля, имеющая навес.

При желании парковку можно превратить в гараж, заложив стены. Дом имеет три спальни и две ванные комнаты. Общая площадь 70 метров без балкона, террасы и гаража.

Минус этого проекта тот же, что и предыдущего. План можно облагородить присоединив проходную гостиную к одной и спален. Таким образом, пожертвовав последней, мы получаем большую гостиную размером 3.5 х 6 метров.

Проект № 4

Этот дом достаточно просторный, его габариты в плане 8.5 на 12 метров. В доме три спальни, причем одна из них очень большая — размерами 4 х 4.5 метра. Две другие спальни поменьше, по 9 квадратных метров каждая.

Дом имеет два входа — с улицы и с внутреннего двора. При каждом входе крытое крыльцо. Планировка дома требует уточнений, гостиную можно объединить с кухней, а гостевой санузел перенести ближе в главному входу.

Также на такой большой площади можно выгородить технические помещения: постирочную, гладильную и т.д.

Проект № 5

Это крупногабаритный дом на большую семью. Размеры в плане 12 х 12.5 метров. На такой огромной площади можно разместить три спальни кухню-столовую, гостиную, кабинет и ряд технических помещений.

Проектировщики, создавшие этот проект, обошлись, на мой взгляд, с распределением площадей неразумно. Я бы убрала правый санузел и сделала большую кухню-гостиную размерами 6.5 на 7 метров, грамотно бы ее зонировала, а остальные помещения отвела под спальни и детские. Нашлось бы место и для рабочего кабинета.

Проект № 6

Одноэтажный дом размером 15.5 на 10 метров. Это проект очень большого дома. В доме спроектирован навес для двух автомобилей, который может быть превращен в полноценный встроенный гараж.

На такой большой площади может проживать большая семья, нуждающаяся в трех спальнях и двух санузлах.

Проект № 7

Симпатичный проект дома 10 х 9 метров. В доме компактно разместились три спальни, большая гостиная размерами 6 х 3.5 метров и отдельная кухня площадью 9 метров.

В гостиной имеется красивый эркер, который создает интересную пластику фасада.

Проект № 8

Проект одноэтажного дома 6 х 6 метров в габаритных размерах. В доме две спальни и одна большая кухонно-гостинная зона.

При вхоже небольшая терраса с навесом. Санузел имеет вход из кухонной зоны.

Дом имеет выход во внутренний двор. Спальни достаточно скромного размера 3 х 3 метра. Спасают положение шкафы-купе и наличии двух окон в каждой из них.

Проект № 9

Симпатичный проект дома с высокой крышей. Габариты 8 х 9 метров, стены в плане имеют сложную геометрию. Это дом в стиле шале, который будет очень живописно смотреться.

Планировка, на мой взгляд, требует доработки.

Проект № 10

Проект одноэтажного дома 9 х 8 метров с двумя спальнями. Дом имеет большую террасу под крышей.

Одна спальня большая 5 х 3.5 метра, вторая поменьше — 4 х 3 метра. Кухня выгорожена в отдельное помещение, гостиная-столовая проходная. Планировку можно откорректировать под свои нужды.

Проект № 11

Одноэтажный дом 9 х 9 метров с образмеренным планом. Внутри дома устроен зимний сад, две спальни и кухня-гостиная.

Хороший вариант для загородного дома для семьи из трех человек. Вместо зимнего сада можно устроить кабинет или небольшую гостевую комнату.

Проект № 12

Проект дома в современном стиле с плоской кровлей. Размеры дома в плане 8 х 8 метров. Устроен навес для автомобиля. В доме одна большая спальня 16 квадратных метров и единое пространство кухни-гостиной.

Вместо навеса для авто было бы правильнее устроить еще одну спальню, на мой взгляд.

Проект № 13

Большой дом 9 х 13 метров. В плане имеет сложную форму. Три спальни, кухня, гостиная и столовая.

Сразу предусмотрено место для авто, под навесом крыши.

Проект № 14

Большой дом габаритами 9 х 14 метров. Фасад очень интересный, дом одноэтажный.

Красивое витражное остекление при входе. Сначала мы попадаем в гостиную-столовую, после этого в коридор, из которого расположен вход в кухню и три спальни.

Вдоль дома идет узкая терраса, которую будет приятно использовать для отдыха.

Проект № 15

Проект одноэтажного дома размерами 11 х 11 метров в плане.

В доме можно организовать четыре спальни, правда в представленном проекте сделано их три. Одна спальня очень большая — почти 20 квадратных метров. Ее можно разделить на две спальни по 10 м2.

Проект № 16

Габариты дома 6 х 9 метров. В доме три спальни и небольшая гостиная.

Кухня как бы отдельно пристроена к дому вместе с террасой при выходе во внутренний двор.

Проект № 17

Интересный проект узкого дома для длинного участка.

В доме устроено три спальни и два санузла, в одном из которых ванна.

Проект № 18

Габариты этого дома 6 х 12 метров, его план можно подкорректировать под свои нужды. Вместо навеса для авто можно устроить рабочий кабинет или постирочную.

На мой взгляд одна из спален слишком большая, а гостиная, напротив, слишком маленькая.

Проект № 19

Интересный проект узкого дома в размерах 6 х 12 метров.

Дом подойдет для узкого вытянутого участка.

Проект № 20

Этот проект интересен тем, что при нем есть место под навесом аж для двух автомобилей. В доме три спальни и большая гостиная.

Можно сделать полноценный гараж.

Проект № 21

Великолепный дом с красивым фасадом. Перед входом навес.

В доме три спальни и полноценная гостиная.

Проект № 22

Идея летнего домика с окнами до пола.

Проект № 23

Дом для большой семьи — приятная идея с фундаментом плитой.

Проект № 24

Красивая идея с двускатной крышей.

Проект 25

И в завершение предлагаю идею, которая мне очень понравилась своей функциональностью и практичностью. Четырехкомнатный одноэтажный жилой дом — отличное решение для загородного проживания.

Проекты сельских домов в СССР

В завершение предлагаю вам еще подборку проектов СССР — добротные деревенские дома, в которых жили наши деды и бабушки — https://vk.com/album33636307_176731724

Ссылка весьма интересная и заслуживает внимательного изучения.

Поделиться ссылкой:

рисунков, фотографий и векторных изображений дома с привидениями

В настоящее время вы используете более старую версию браузера, и ваш опыт работы может быть не оптимальным. Пожалуйста, подумайте об обновлении. Учить больше. ImagesImages homeCurated collectionsPhotosVectorsOffset ImagesCategoriesAbstractAnimals / WildlifeThe ArtsBackgrounds / TexturesBeauty / FashionBuildings / LandmarksBusiness / FinanceCelebritiesEditorialEducationFood и DrinkHealthcare / MedicalHolidaysIllustrations / Clip-ArtIndustrialInteriorsMiscellaneousNatureObjectsParks / OutdoorPeopleReligionScienceSigns / SymbolsSports / RecreationTechnologyTransportationVectorsVintageAll categoriesFootageFootage homeCurated collectionsShutterstock SelectShutterstock ElementsCategoriesAnimals / WildlifeBuildings / LandmarksBackgrounds / TexturesBusiness / FinanceEducationFood и DrinkHealth CareHolidaysObjectsIndustrialArtNaturePeopleReligionScienceTechnologySigns / SymbolsSports / RecreationTransportationEditorialAll categoriesEditorialEditorial главнаяРазвлеченияНовостиРоялтиСпортМузыкаМузыка домойПремиумBeatИнструментыShutterstock EditorМобильные приложенияПлагиныИзменение размера изображенияКонвертер файловСоздатель коллажейЦветовые схемыБлогГлавная страница блогаДизайнВидеоКонтроллерНовости
PremiumBeat blogEnterprisePric ing

Войти

Зарегистрироваться

Меню

ФильтрыОчистить всеВсе изображения
  • Все изображения
  • Фото
  • Векторы

Чертеж раздела дома в GetDrawings
