Что входит в состав рабочего проекта дома. Пример
Главная
> Услуги
> Состав проекта дома
> Пример рабочего проекта дома
Рабочий проект или архитектурно-строительный раздел (АС) состоит из 40-140 листов формата А3 и включается в себя архитектурный раздел (АР) и конструктивный раздел (КР).
Под названием «рабочий проект дома» в индивидуальном домостроении подразумеваются чертежи, по которым выполняется кладка конструктивных элементов дома или чертежи, по которым можно построить «коробку» дома.
Состав и количество листов индивидуального проекта для каждого дома будет немного отличаться, так как в каждом доме свои конструктивные особенности. Мы стараемся проектировать так, чтобы по проекту мог построить даже не специалист.

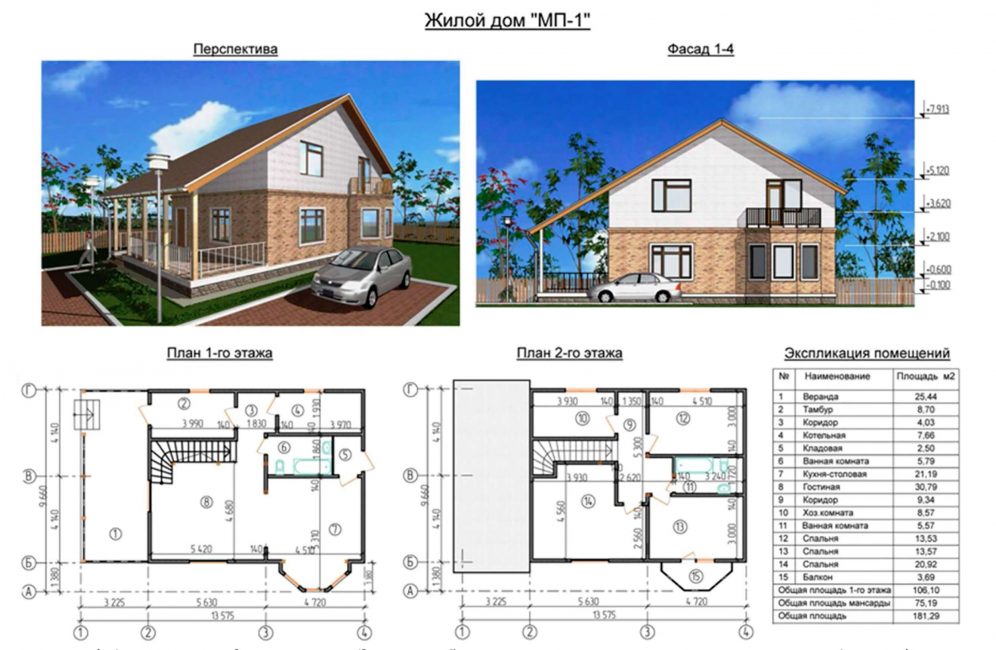

Пример рабочего проекта:
1. Общие данные и ведомость рабочих чертежей.
На листе описываются конструкции проекта, местонахождения объекта и указания о постройке касающиеся всего проекта.
Титульный лист
Общие данные
Ведомость рабочих чертежей
2. План фундамента. Тип фундамента выбирается по расчету. Для расчета потребуется геология (инженерно-геологическое исследование грунта). Обязательно есть листы со схемой армирования, устройством фундамента. узлами и количеством бетона и арматуры или фундаментных блоков.
План фундамента
План свайного поля
Схема расположения арматурных каркасов
Устройство фундамента
Армирование фундаментной плиты
План щебеночной подушки под ростверк
Узел фундамента
3. План отмостки. Отмостка это не элемент благоустройства, а необходимый конструктивный элемент, ее устройство обязательно.
План отмостки

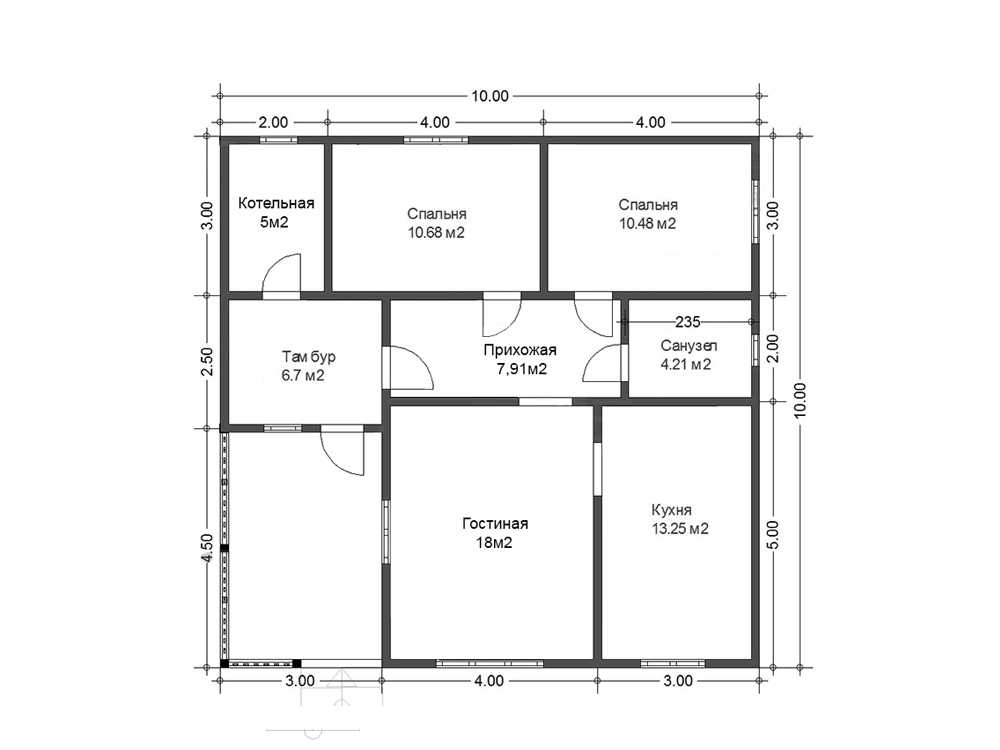

4. Кладочные планы. Это план кладки стен с размерами. Выполняются для каждого этажа — сколько этажей столько и планов.
Кладочный план
5.
Фасады. 4 листа с фасадами.
Фасад дома
6. Разрезы. Не менее двух разрезов: продольный и поперечный. В домах сложной конфигурации разрезов обычно больше выполняется, для того чтобы показать все перепады уровней и сложные места.
Разрез
7. Порядная подборка стены. Для штучных материалов делаем порядовку для того, чтобы не пришлось резать блоки, подбираем удобную конструктивно высоту этажа, окон и других проемов и элементов.
Порядная подборка стены
8. Развертки по стене. На развертках хорошо видно все отметки до которых необходимо вести кладку. Развертка по каждой стене выполняется. Бывает много стен, соответственно и много листов.
Развертка по стене
9. План перекрытий. Сколько будет перекрытий столько и планов. Перекрытия бывают монолитные железобетонные, из сборных пустотных ж/б плит, деревянные, сборные из блоков. К каждому чертежу указывается количество материалов.
План перекрытия
10.
Планы монолитных поясов под перекрытия или кирпичных поясов, если такие требуются.
План кирпичного пояса
11. Маркировочный план. Это план с расположением перемычек над окнами и дверями.
Маркировочный план
12. Отделочный план. План с обозначением окон, дверей, типов полов. Вместе с данными планами выполняются ведомости окон и дверей, экспликация полов.
Отделочный план
13. План кровли.
План кровли
14. Монтажная схема стропил. Если кровля скатная. Вместе с данным чертежом выполняются также планы несущих элементов кровли, узлы кровли, сечения кровли и обязательно расчет количества элементов кровли. Если плоская, то выполняются другие чертежи.
Монтажная схема стропил
Состав кровли или «пирог» кровли
Перспективный вид стропил
Узлы кровли
Сечения кровли
15. Узлы и детали. В каждом проекте эти чертежи отличаются.
Четверти в оконных проемах
Перевязка кладки из кирпича и газоблока
16.
Лестницы и крыльца.
Чертеж крыльца
Лестница
17. Вентканалы. Вентиляция в частном доме предусматривается естественная канальная, соответственно вентиляционные каналы закладываются в конструкцию дома при строительстве. Поэтому данный раздел входит не в раздел инженерки (ОВ — отопление и вентиялция), а в рабочие чертежи.
Вентиляционные каналы
18. Ведомость стеновых материалов. Указывается количество материалов на стены дома (сколько и каких блоков, кирпича, утеплителя и т.д.).
Ведомость стеновых материалов
19. Другие чертежи. Могут быть чертежи балок, опорных подушек. закладных деталей, бассейны, овощные ямы, и др. Набор дополнительных чертежей зависит от выбранной конструкции дома.
Балки
Фасады с раскладкой кирпича
Зачем нужна рабочая документация (раздел АС)?
1. Прежде всего для того чтобы точно посчитать стоимость дома и составить график работ, так как в архитектурно-строительном разделе указывают количество необходимых материалов.
2. Наличие чертежей существенно ускоряет строительство дома и упрощает общение со строителями.
3. Строительство дома с рабочим проектом это гарантия, что дом не рухнет и в нем можно будет жить, так как во время проектирования ведется расчет конструкций.
