Как сделать чертеж и проект дома своими руками

Строительство собственного дома, особенно если он возводится собственными руками и силами, без найма подрядных организаций — дело сложное и рискованное. У человека, который берется за эту «авантюру», непременно возникает множество сомнений:

• Правильно ли сделаны расчеты;
• Хватит ли у меня средств;
• Точно ли просчитаны сроки;
• Все ли у меня получится.

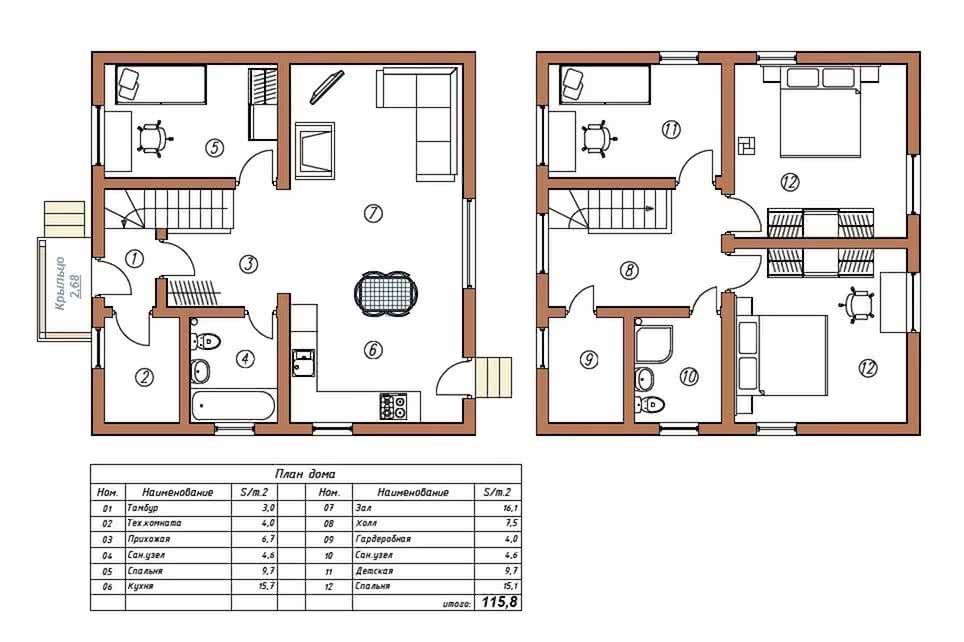

Подробный проект двухэтажного дома с чертежами всех этажей

Даже опытные строители знают, что одна небольшая ошибка на этапе проектирования способна загубить весь процесс. Дом так и не будет построен, деньги и время будут потрачены безвозвратно. Чтобы этого не случилось, необходимо до начала строительства и вложения средств провести тщательную подготовительную работу. Именно на этом этапе необходимо сделать подробный чертеж дома.

Этот документ станет отправной точкой для дальнейшей работы, в том числе основой для разработки официальной проектной документации и составления сметы объекта.

Вернуться к оглавлению

Содержание материала

• 1 Сбор информации и подготовительный этап
  • 1.1 Проекты одноэтажных частных домов
  • 1.2 Проекты двухэтажных коттеджей
• 2 Расположение дома на участке
• 3 Размеры помещений и их количество
• 4 Внутренняя планировка дома
• 5 Рисуем проект будущего дома

Сбор информации и подготовительный этап

Бесплатные чертежи каркасных домов в изобилии представлены в интернете. Речь идет не о комплектах готовой проектной документации, а именно о чертежах частных домов, коттеджей в несколько этажей с мансардой и гаражом. Чертеж в таком случае — это несколько подобных планов внутренней планировки, схем расположения коммуникаций и ориентации здания по сторонам света.

Планировки первого и второго этажа двухэтажного коттеджа

Для того чтобы создать дом своей мечты, необходимо познакомиться с изобилием существующих и бесплатно представленных вариантов планировок. Если раньше все дома были похожи один на другой, и даже по внешнему виду можно было сказать, что и как располагается внутри, то сегодня рушатся все стереотипы.

Классический дом с квадратной коробкой может таить в себе самые разнообразные архитектурные решения и дизайнерские изыски. Именно для того, чтобы выбрать для себя наилучшее предложение на сегодняшнем рынке, стоит просмотреть не один десяток свободных проектов, детальных чертежей и планировок частных домов.

Проекты одноэтажных частных домов

Представлены как в качестве дачных домиков, так и капитальных больших строений.

Проект одноэтажного дома с мансардой

Возводятся на достаточно просторных участках, так как имеют большое пятно застройки. Для комфортного проживания семьи из четырех человек — двух детей и двух взрослых — достаточно дома площадью в 120–160 квадратных метров. А если добавить к одноэтажному дому гараж и надворные постройки, то площадь значительно увеличивается.

Плюс таких проектов — отсутствие лестниц в доме, возможность ставить только один санузел, удобство перемещения по одноуровневому пространству. Минус — широкое пятно застройки, необходимость тщательной планировки, чтобы сократить неиспользуемое мертвое пространство.

Проекты двухэтажных коттеджей

Удобны, если необходимо разместить дом большой площади на маленьком участке, а также четко зонировать помещения: спальни и зону отдыха переносят на второй этаж дома в мансарду, хозяйственные помещения и общие комнаты располагают на первом.

Коттедж в два этажа может быть построен из различных материалов. Здесь и кирпичные проекты, и дома из блоков, из бревна, по каркасно-щитовой технологии. Плюс такого дома в том, что затраты на строительство и отопление обходятся дешевле, чем при строительстве обогрева дома с таким же периметром, но в один этаж. Минус двухэтажного коттеджа в обязательном присутствии лестницы в доме. Она не только усложняет жизнь пожилым людям и маленьким детям, но и съедает значительную часть полезной площади.

Проект двухэтажного коттеджа с планировками

Вернуться к оглавлению

Расположение дома на участке

Когда с этажностью дома все встало на свои места, появилась определенность, будет гараж встроенным или стоящим отдельно, можно приступать к планировке частного дома. Это необходимо не только из-за эстетических соображений, но и из-за практических.

Если частный дом возводится в крупном населенном пункте или коттеджном поселке, то велика вероятность, что участок обеспечен централизованными коммуникациями: электричеством, водопроводом, канализацией, газифицирован.

Грамотное расположение дома позволит выбрать оптимальное расстояние до ввода сетей в дом.
Также в некоторых муниципальных образованиях есть такое понятие, как красная линия.

Правильно расположенный дом на участке не должен затенять прилегающую территорию. Не стоит строить в тени дома веранду или патио, разбивать сад или огород. Так же, как и сажать вблизи дома высокие деревья, которые будут загораживать окна от солнечного света.

Далее, дом на участке необходимо сориентировать по сторонам света. Как его поставить смогут решить только будущие владельцы. Кто-то руководствуется учениями фэншуй для расположения дома , кто-то принципами энергоэффективности небольшого дома, а кто-то просто собственным комфортом.

Если вы предпочитаете просыпаться рано утром, то окна спальни и кухни должны выходить на восток, окна кухни лучше не выводить на запад, так как готовка в среднестатистической семье осуществляется по вечерам, после рабочего дня, и в помещении даже без лучей закатного солнца будет достаточно жарко.

Вариант расположения коттеджа на участке в 3D

Если в доме есть маленькие дети, то окна гостиной могут выходить на юго-запад, что позволит постоянно наполнять комнату солнечным светом. Северная и северо-западная сторона должны быть отведены под нежилые помещения. Оптимально располагать там санузлы, лестничное пространство, кладовые, прихожие, тем самым экономя на отоплении.

Вернуться к оглавлению

Размеры помещений и их количество

Чтобы сделать чертежи своими руками, необходимо представлять себе планировку, которая будет у частного дома мечты, а для этого нужно знать количество необходимых помещений с точными размерами.

У каждого понятие о комфорте коттеджей свое. Это зависит от потребностей семьи, их благосостояния и статуса. Кому-то размер и зонирование пространства комнаты в 12 квадратных метров покажется оптимальным, а для кого-то будет неприемлемо тесным.

Планировка двухэтажного коттеджа с гаражом

Среднестатистические данные подтверждают, что семье из двух взрослых и двух детей вполне комфортно живется, если есть помещения следующих размеров:

Помещение	Количество в шт.	Площадь в м2
Спальня	3	12
Гостевая комната	1	12
Гостиная	1	25–30
Кухня	1	15–20
Санузел	2	6
Кладовка	1	10
Гардеробная	1	9
Лестница	1	8
Котельная	1	6
Прихожая + тамбур	1 + 1	12
Общая площадь		150–160

Таким образом, оптимальный размер пятна застройки составляет дом 9 х 9 метров, если дом — двухэтажный или одноэтажный с мансардой.

Планировка дома с мансардой 9×9

Если ставить дом с основанием 8 х 8, то от некоторых помещений придется отказаться, а остальные сделать чуть компактнее. В сети представлено множество готовых проектов и планировок для домов с такими размерами.

Разбивку по этажам можно сделать следующим образом. На второй этаж поднять все спальни и гостевую комнату, гардеробную, один санузел и лестничную площадку. Все оставшиеся помещения должны найти свое место на первом этаже.

Когда площадь помещений готова, можно приступать к поиску удачного расположения их на этаже. Для этого стоит учесть, что длина всех строительных материалов кратна шести. Поэтому, чтобы избежать их перерасхода или излишних обрезков, лучше выбирать дом с размерами 9 х 9; 6 х 9; 9 х 12.

Планировка коттеджа 9×12

Дома с размерами не кратными трем и шести тоже строят, например, 6 х 8; 8 х 8; 7 х 9, но нужно приготовиться к тому, что после строительства останется много отходов, а в процессе возведения дома будет очень много работ по подгонке материалов.

Вернуться к оглавлению

Внутренняя планировка дома

Планировка должна выполняться не абы как, а с учетом необходимых требований, норм и удобства использования. Чтобы добиться удачного и оптимального расположения помещений, можно обратиться к каталогам готовых проектов, просмотреть бесплатные презентации на сайтах строительных и проектных организаций, скачать чертежи деревянных домов.

Кстати, просмотр планировок в домах из различных материалов: блоков, бревна, каркасно-щитовых, кирпичных — также позволит понять полную картину, почерпнуть свежие идеи и найти подходящие решения.

Проект кирпичного дома с гаражом на два автомобиля

Есть несколько негласных правил, которые позволяют сделать планировку жилых зданий удобной и комфортной:

• Спальни родителей и детей не должны находиться в прямом соседстве. Лучше, если их будут разделять какие-либо помещения или пространства;
• Санузел не стоит располагать рядом со спальными комнатами. Лучше обеспечить небольшое удаление объекта, например, через коридор;
• Если частный дом одноэтажный, то санузлы лучше сделать раздельными; если этажей в доме два, то можно на первом разместить совмещенный, а на втором — раздельный. Располагать их лучше друг над другом;
• Вход в котельную должен быть из дома. Единственный или второй. В это помещение необходимо перенести все счетчики и контрольные датчики;
• Лестницу лучше обустраивать около внешней стены, а пространство под ней задействовать под кладовую. Существенная экономия на отоплении, а также возможность использования места в качестве хранения зимних заготовок;
• Прихожая в частном доме должна быть большая, здесь будет храниться больше вещей, чем в квартире. К тому же часть прихожей съест тамбур, он обязателен в любом строении: одноэтажном или двухэтажном, кирпичном, деревянном, каркасном доме 4х6. Это способ предотвратить прямое попадание холодного воздуха в дом;
• Прихожая частного дома должна быть расположена таким образом, чтобы через нее приходилось ходить как можно реже. Это позволит дольше сохранять чистоту и порядок в доме.

Не забудьте предусмотреть наличие окон и дверей в проекте. Большие оконные проемы и значительное их количество — это максимально естественное освещение в доме, эстетичный внешний вид, иллюзия пространства и свободы. А обратная сторона медали — большие теплопотери и высокие затраты на отопление. К тому же поддерживать все окна в должном состоянии круглый год — серьезная задача.

Вернуться к оглавлению

Рисуем проект будущего дома

Когда все подготовительные работы закончены, чужие удачные проекты одноэтажных и двухэтажных домов, кирпичных, из блоков, бревна, планировки домов из бруса, каркасников, просмотрены основательно, тогда можно приступать к созданию своего детища. Чтобы нарисовать понятный план дома, лучше взять миллиметровку или разлинованную в клетку бумагу. Это поможет выдержать масштаб и увидеть наглядно будущую планировку.

Для начала на бумагу нужно нанести периметр будущего дома, затем учесть в проекте ширину стен, которая будет зависеть от используемого строительного материала.

Разместить на получившемся квадрате или прямоугольнике все дверные и оконные проемы, а затем согласно собственным представлениям, разбить оставшуюся площадь на соответствующие помещения. При этом не стоит забывать учитывать толщину несущих стен и внутренних перегородок.

Когда план первого этажа готов, можно приступать к прорисовке второго уровня. Если же строение одноэтажное, то ваша работа на этом окончена.

Эскиз планировки первого этажа двухэтажного дома

Созданный чертеж стоит проверить на соответствие действительности. Для этого специалисты рекомендуют приехать на участок и сделать разбивку на местности. Если после этого этапа все по-прежнему устраивает, и проект не требует внесения корректив, его можно передавать профессионалам — в проектную организацию, которая по вашим чертежам составит полную проектную документацию и предложит оригинальные архитектурные решения по оформлению фасада здания.
