Технология утепления каркасного дома | Блог строительной компании RNR



Само понятие «каркасный дом» подразумевает использование утеплителя, являющегося неотъемлемой частью «пирога». При этом допускается применение различных видов утеплителей как синтетического, так и органического происхождения.

О теплопроводности и энергоэффективности

Каркасные дома являются одними из самых тёплых, поэтому они так популярны в Канаде и странах Скандинавии. Использование обширного слоя утеплителя, закладываемого внутрь полых стен, позволяет достигнуть революционных показателей теплопроводности – 0,02 Вт/(м·K). Для сравнения: теплопроводность стен в домах из бруса или оцилиндрованного бревна – 0,15 Вт/(м·K), из пеноблоков – 0,45 Вт/(м·K), из кирпича – 0,58-0,81 Вт/(м·K). Чем теплопроводность ниже, тем теплее в доме зимой и комфортнее (прохладнее) в летний зной.

Особенности технологии утепления стен каркасного дома делают его ещё и энергоэффективным, позволяя снизить количество потребляемой энергии, необходимой для обогрева.

Благодаря низкой теплопроводности, достигаемой за счёт использования пористых, «воздушных» утеплителей, каркасный дом легко прогреть до комфортной температуры за несколько часов, даже если он долго не отапливался в холодное время года.

Утепление каркасного дома ватным утеплителем толщиной 150 мм обеспечит термическое сопротивление конструкции в 3,25 м²С/Вт, тогда как согласно СНиП II-3-79* «Строительная теплотехника», для Москвы и области требуемое термическое сопротивление ниже – 3,15 м²С/Вт. И опять же, к сравнению. Если для достижения отметки в 3,25 м²С/Вт утепление стен каркасного дома достаточно произвести утеплителем толщиной в 150 мм, то для достижения этого же показателя термического сопротивления стена кирпичного дома должна быть не уже 200 мм, стена из керамзитобетонных блоков – не уже 500 мм, а из сухой древесины – 550 мм!

Виды утеплителей для деревянного каркасного дома

Базальтовый утеплитель в плитах

Более 75% всех деревянно-каркасных домов в Канаде, США и странах Европы утепляются базальтовым плитным утеплителем. Он считается одним из наилучших материалов для обеспечения низкой теплопроводности и высокой энергоэффективности. Поэтому задумавшись, чем утеплить стены каркасного дома, в первую очередь, присмотритесь именно к базальтовой вате. Представляя собой разновидность минеральной ваты, базальтовые плиты характеризуются высоким коэффициентом теплоизоляции – а это главный критерий для всех утеплителей.

Производится базальтовый утеплитель из горных пород (поэтому его еще называют каменной ватой), которые плавятся при t ≈ 1500 ⁰C и образуют тонкие волокна, составляющие основу ваты. По сути, это та же стекловата, но сделанная из габбро-базальта, а не из кварца.

Основные преимущества:

  • низкая теплопроводность – 0,03-0,05 Вт/(м·K)
  • обеспечение хорошей гидроизоляции стен каркасного дома за счёт гидрофобности (не впитывает влагу, водопоглощение по объему – не более 2%)
  • на 100% негорючий материал, что повышает пожаробезопасность деревянных зданий (максимальная температура, которую выдерживает базальтовый утеплитель – 1114 ⁰С!)
  • высокая паропроницаемость – 0,3 мг/(м·ч·Па), поэтому утепление стен каркасного дома базальтовой ватой позволяет поддерживать не только температурный, но и оптимальный влажностный режим
  • хорошая шумоизоляция: каменная вата способна приглушать вертикальные звуковые волны, идущие внутри стен
  • очень прочный и устойчивый к механическим деформациям: при деформации в 10% базальтовый утеплитель имеет пределы прочности на сжатие от 5 до 80 килопаскалей
  • экологически чистый, биологически и химически инертный (не выделяет никаких вредных веществ, устойчив к воздействию грибков и микроорганизмов)
  • важно для тех, кто производит утепление каркасного дома своими руками: в отличие от стекловаты, каменная вата не раздражает кожу, не колется, не вызывает аллергических реакций
  • 50 лет – средний срок службы в зависимости от заявленных характеристик

Именно базальтовый утеплитель (минеральную вату), в частности, Rockwool ЛАЙТ БАТТС и Rockwool ЛАЙТ БАТТС СКАНДИК, использует компания РНР.

Это самые современные продукты Rockwool, разработанные специально для применения в частном домостроении. Из ключевых преимуществ утеплителей ЛАЙТ БАТТС и ЛАЙТ БАТТС СКАНДИК можно отметить:

  • гарантия отсутствия сквозняков: материал плотно держится в каркасе дома, не образует щелей и «мостиков холода»
  • не даёт усадки на протяжении всего периода эксплуатации, а это не менее 50 лет (при соблюдении рекомендаций производителя, связанных с технологией монтажа и условиями эксплуатации)
  • не только не пропускает холод зимой, но и жару знойным летом
  • биостокойсть: утеплители Rockwool непригодны в качестве пищи для грызунов, не способствуют возникновению и распространению бактерий
  • удобство монтажа за счёт возможности комбинировать плиты разных размеров и реализованной технологии «флексии», благодаря которой один край плиты пружинит, что облегчает процесс установки утеплителя в каркас
  • вакуумная компрессированная упаковка, позволяющая сэкономить на доставке.

Стекловата

О том, что стекловата колется и вызывает сильные раздражения на коже, всем известно, наверно, ещё из детства. Но на этом недостатки стекловаты не заканчиваются. Будучи уже смонтированной, она уступает по своим эксплуатационным характеристикам современным ватным утеплителям.

Главный минус! Стекловата подвержена усадке, что со временем приводит к образованию щелей, формирующих каналы постоянной утечки тепла. И если вы делаете утепление каркасного дома своими руками, то знайте, что компенсировать это явление, скорее всего, не удастся. Дело в том, что теплопроводность спрессованной стекловаты становится выше, её энергоэффективность снижается, да и проживание в таком доме становится менее комфортным.

Основные преимущества:

  • дешевизна (иногда именно невысокая цена становится определяющим фактором при выборе утеплителя)
  • в упакованном виде занимает совсем немного места, что значительно облегчает и удешевляет процесс транспортировки материала на объект.
    При этом после распаковывания сжатая стекловата быстро восстанавливает исходный объем
  • биологическая и химическая инертность (не выделяет вредных для здоровья веществ и не боится грызунов)
  • небольшой вес, а, следовательно, и нагрузка на конструкцию меньше
  • волокна стекловаты в 2 раза длиннее и в 2 раза тоньше, чем волокна базальтового утеплителя. Это свойство позволяет использовать материал на неровных поверхностях и в конструкциях со сложной геометрией
  • огнестойкость: стекловата не горит и не поддерживает горение, выдерживая температуры от 400 до 700 ⁰С в зависимости от заявленных характеристик и типа материала
  • хорошая шумоизоляция
  • 15-20 лет – срок службы

Эковата

В сети всё большую популярность приобретают видео об утеплении каркасного дома натуральным утеплителем – эковатой. Она одинаково хорошо подходит для утепления стен как изнутри, так и снаружи. Кроме того, технология напыления позволяет использовать эковату в том числе и для утепления потолка в каркасном доме.

Основные преимущества:

  • низкая теплопроводность – 0,03-0,04 Вт/(м·K)
  • экологичность и гигиеничность. Утеплитель изготавливается из целлюлозы, пропитанной бурой и борной кислотой – антисептиками, безвредными для человека
  • не даёт усадки
  • быстрый и лёгкий монтаж. Благодаря методу напыления теплоизоляция получается монолитной, бесшовной
  • высокая паропроницаемость – 0,31 мг/(м·ч·Па)
  • низкая плотность – 30-58 кг/м³ (чем ниже плотность, тем выше теплоизоляционные свойства материала)
  • хорошая звукоизоляция
  • 50 лет – средний срок службы. В Финляндии этот теплоизоляционный материал применяется почти век. Там много домов, утеплённых эковатой более 70 лет назад, и вопрос о смене утеплителя до сих пор не поднимался.

Пенополистирол

Для утепления стен снаружи также используют пенополистирол (он же экструдированный пенопласт). Решая утеплить каркасный дом своими руками, выбирайте специальные – огнестойкие, типы пенополистирола.

Уступая ватным утеплителям по звукоизоляции, экструдированный пенопласт обладает другими преимуществами:

  • теплопроводность лучше (ниже), чем у минеральной ваты. Усреднено 0,037 Вт/(м·K) против 0,046 Вт/(м·K), в зависимости от заявленных характеристик, а это значит, что в вашем доме всегда будет тепло
  • устойчив к существенным нагрузкам в течение длительного времени, что позволяет использовать пенополистирол в качестве полноценного элемента в строительных конструкциях
  • высокая паропроницаемость: от 0,005 до 0,023 мг/(м·ч·Па)
  • технологичность: плита пенополистирола весит так мало, что её может подхватить ветер, поэтому монтаж утеплителя может производиться одним человеком
  • стоит недорого
  • практически не подвержен усадке (в наименьшей степени, чем остальные утеплители)
  • биологически пассивен: ему не страшны ни плесень, ни грибок
  • 40 лет – средний срок службы в зависимости от вида и типа материала

Пенные утеплители

Технология утепления стен каркасного дома позволяет использовать и пенные утеплители, которые пока не получили широкого распространения в нашей стране. Суть всех пенных утеплителей сводится к тому, что они буквально вдуваются в пустоты каркаса подобно пене. Такой способ явно улучшает связь между утеплителем и непосредственно каркасом. Однако утеплить потолок каркасного дома своими руками в этом случае будет весьма затруднительно, потому что пена будет элементарно выливаться, не успев застынуть.

Но, несмотря на наличие спорных моментов, пенные утеплители завоёвывают популярность, обладая рядом уникальных преимуществ. К последним относится способность заполнять даже самые маленькие полости и возможность производить утепление в труднодоступных местах.

Схема слоёв

Независимо от того, какими материалами производится утепление каркасного дома, схема слоёв обязательно включает в себя:

  • каркас (компания РНР использует оригинальные двутавровые балки)
  • теплоизоляцию
  • паро- и гидроизоляцию, ветрозащиту
  • внутреннюю и внешнюю обшивку
  • наружную облицовку

Паро- и гидроизоляция стен каркасного дома являются обязательным этапом в утеплении. Каркас с утеплителем обшивается ветрозащитной мембраной, а изнутри обтягивается слоем пароизоляции, защищающей утеплитель и каркас от попадания влаги, образования конденсата, «точек росы» и неприятных последствий всего этого.


Технология утепления каркасного дома различными видами утеплителей

Утепление минеральной ватой

Базальтовый утеплитель и стекловата – виды минеральной ваты.

Вертикальные стойки каркаса, как правило, крепятся с шагом 60 см, что соответствует ширине минераловатных плит. Толщина плиты составляет 5 см. Это позволяет сориентироваться в количестве слоёв по месту с учётом климатических условий. Чаще всего укладывается 3 слоя минваты (15 см), которые крепятся между собой деревянными стойками изнутри. Ещё один слой (5 см) крепится снаружи, перекрывая балки каркаса и исключая таким образом возможность возникновения «мостиков холода».


Очень важно правильно уложить утеплитель! Материал должен плотно размещаться между стоек, прилегая всей поверхностью. При этом утеплитель не должен прогибаться. Поверх него следует выполнить слой пароизоляции. Стыки пароизоляционной мембраны можно зафиксировать специальным строительным скотчем – армированной липкой лентой. Если слой пароизоляции есть с наружной стороны дома, то изнутри её можно не делать.

Утепление эковатой

Технология утепления каркасного дома эковатой допускает три варианта: сухая засыпка, напыление с водой и напыление с клеем.

Самым недорогим способом является первый – сухая засыпка. На место строительства поставляются прессованные брикеты эковаты, которые впоследствии разрыхляются электромиксером. После разрыхления брикетов объем утеплителя увеличивается втрое! Это необходимо учитывать при сметных расчётах и покупке материала.

К вертикальным стойкам каркаса заранее крепится изоляция или плиты OSB. Сверху оставляется зазор, через который и засыпается эковата до тех пор, пока она не заполнит собой все пространство. Но работа по утеплению на этом не заканчивается. Засыпав эковату, необходимо вручную её утрамбовать как можно плотнее.

Влажные способы утепления стен эковатой обычно применяются профессионалами, так как требуют использования специального оборудования, в частности, агрегата для распыления, в котором вата смачивается (либо в воде, либо в клее) и размягчается. Подготовленный утеплитель под давлением «напыляется» на стену, заполняя секции обрешётки одну за другой. Нанесённую на стены теплоизоляцию оставляют высыхать на сутки, после чего можно продолжать работы по монтажу и отделке стен.

Утепление пенополистиролом

Возведение стен с использованием пенополистирола потребует установки профильных планок – вертикальных подвесов с шагом 60-70 см. Их наличие покажет, где убрать излишки материала, а в каких местах добавить клея.

В видео об утеплении стен каркасного дома можно рассмотреть, что для улучшения адгезии на листы пенополистирола наносится своеобразная грунтовка – слаборазведеный клей. После этого утеплитель вплотную прижимается к заранее подготовленной (выровненной) стене. В случае необходимости его можно дополнительно закрепить с помощью дюбелей или саморезов с широкими шляпками. Последующие ряды укладываются по аналогии с кирпичной кладкой – вразбежку. Как только устройство теплоизоляции будет завершено, плиты пенополистирола следует укрепить армированной сеткой и зашпаклевать. Профессионалы рекомендуют наносить шпаклёвку в два слоя.

Утепление крыши и потолка в каркасном доме

Как показывают тепловые расчёты, наибольшие теплопотери в каркасных домах, построенных по канадской технологии, приходятся на крышу и нижние перекрытия. И если в стенах можно уложить утеплитель в один слой, то потолок каркасного дома, а точнее стропильная система, утепляется полуторным слоем.

Если вы утепляете крышу каркасного дома своими руками, то после утепления стен сложностей возникнуть не должно, так как утепляется крыша по тому же принципу. В стропильную систему закладывается теплоизоляционный материал, который с внутренней стороны обшивается пароизоляцией, подкрепляемой рейками, а с внешней стороны – ветрозащитой. Между крышей и изоляцией, а также между утеплителем и гидроизоляцией необходимо предусмотреть воздушную «подушку» для свободного удаления образующейся влаги.


Отвечая на вопрос, как утеплить потолок каркасного дома, добавим, что непосредственно для потолка можно использовать отражающую теплоизоляцию, представляющую собой тонкий лист вспененного полиэтилена, поверх которого наклеена алюминиевая фольга. Такая изоляция просто наклеивается на потолок (или прибивается степлером к деревянным перекрытиям), улавливая тепло под потолком и «отражая» его, сохраняя в помещении.


Утепление пола

Технология утепления пола во многом зависит от того, на каком фундаменте возведён каркасный дом. Но, тем не менее, существует определённый ряд мероприятий, которые необходимо выполнить независимо от типа фундамента:

  • доски чернового пола следует застилать вплотную друг к другу (так и сквозняков будет заметно меньше)
  • необходимо обустроить ветробарьер, который укладывается на лаги и черновой пол. Ведь чтобы доски не гнили, подполье должно вентилироваться. Дополнительно поверх ветробарьера можно уложить плиты OSB, что позволит исключить даже малейшие сквозняки
  • утеплитель укладывается между лагами (по аналогии с утеплением стен и потолка)
  • поверх утеплителя укладывается ветрозащита, которая прибивается к лагам с помощью степлера
  • устройство чистового дощатого настила завершает этап работ по утеплению пола.


Подытоживая, отметим: чтобы утеплитель в каркасном доме прослужил максимально долго и исправно выполнял свои функции, выбирайте качественные, надёжные материалы. Контролируйте процесс монтажа, не ленитесь проверять швы и соединения – это обеспечит комфортный микроклима.

На сайте можно изучить различные проекты каркасных домов, или обсудить индивидуальный проект, просто оставив заявку в форме ниже.

Утеплители для стен каркасного дома

Владельцы загородных участков, осуществляя выбор материала для дачных построек, начинают анализ имеющихся альтернатив с бруса, кирпича или бревенчатых срубов, незаслуженно игнорируя каркасную технологию. А ведь строительство каркасного дома при правильном его утеплении является хорошим решением для получения быстрого результата при ограниченном бюджете.

В этой статье я расскажу о том, какие утеплители лучше применять для каркасных домов и какие его части необходимо защищать от проникновения холодного воздуха.

Что нужно утеплять в каркасном доме

При возведении каркасных домов заказчики иногда соглашаются на то, чтобы утеплить только стены, что приводит к некоторой экономии средств на этапе строительства, но сильно отражается на уровне комфорта и на стоимости отопления в дальнейшем.

Для оптимальной тепло- и звукоизоляции (при условии что в доме будут жить в холодное время года хотя бы эпизодически) необходимо утеплить все места, откуда внутрь помещений может поступать воздух с улицы, т.е. кроме стен это еще пол и подкровельное пространство.

Рекомендуется для потолка и кровли использовать более толстый утеплитель, чем для всех остальных конструкций дома – разница в толщине должна составлять от 20 до 50 %.

Только соблюдая указанные нормы, можно добиться правильного термосберегающего эффекта.

Виды утеплителя для каркасных домов

В самом общем случае утеплители можно разделить на два больших класса: натуральные и синтетические. К натуральным (или органическим) материалам относятся в основном природные вещества, такие как торф, глина или опилки. В настоящее время они применяются редко в силу невысоких характеристик по энергосбережению и влагостойкости.

На смену им пришли синтетические материалы, обладающие куда более высокой способностью к теплоизоляции. Среди них для утепления каркасных домов чаще всего используются:

  • пенопласт;
  • минеральная вата;
  • пенополиуретан;
  • эковата;
  • керамзит.

Каждый из этих материалов имеет свои преимущества и недостатки, которые мы рассмотрим далее.

Пенопласт

В прошлом веке это был лучший утеплитель для каркасного дома – достаточно дешевый, легко режется и укладывается, имеет небольшой удельный вес и не впитывает влагу.

Главным достоинством пенопласта является то, что при его укладке не требуется дополнительной защиты в виде влагопоглощающих пленок, поэтому стоимость монтажа является очень привлекательной в сравнении с другими средствами утепления.

Каркасный дом, зашитый снаружи пенопластом

Однако у пенопласта есть и серьезные недостатки:

  • горючесть – при контакте с огнем выделяются очень едкие и токсичные вещества;
  • низкая шумоизоляция – существуют утеплители, одновременно защищающие постройку и от посторонних шумов, чего нельзя сказать о пенопласте;
  • его любят грызуны, строя в нем свои гнезда;
  • хрупкость – материал не переносит физического воздействия, поэтому работать с ним нужно очень аккуратно.

В целом пенопласт имеет довольно высокую популярность у застройщиков (благодаря прежде всего низкой цене).

Минеральная вата

Качественный утеплитель, который постепенно выходит на первое место по популярности. Для закладки внутрь стен каркасного дома применяются маты прямоугольной формы, которые легко режутся при помощи ножа.

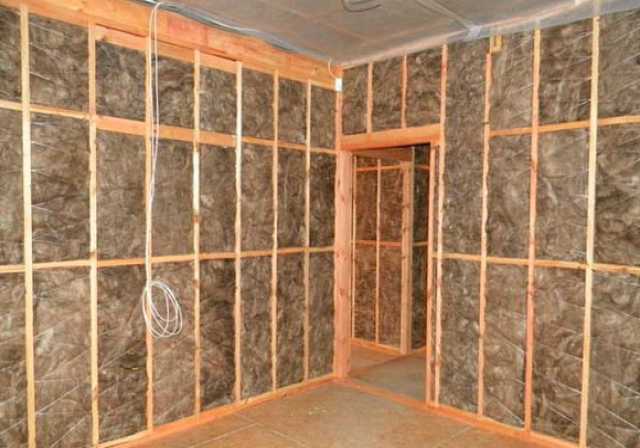

Уложенная в стеновые пролеты минвата

Среди других достоинств минеральной ваты нужно отметить:

  • Небольшой вес;
  • Хорошую тепло- и звукоизоляцию;
  • Огнеупорность;
  • Долговечность.

Главным недостатком является наличие мелких частиц,, которые могут проникать внутрь организма и вызывать серьезные заболевания. Поэтому при монтаже минваты стены каркасного дома изнутри обтягивают специальными пароизоляционными пленками – не столько по прямому их назначению, сколько для того, чтобы избежать проникновения частиц минеральной ваты в помещение.

Еще одним недостатком этого утеплителя можно считать подверженность разрушительному действию влаги – при намокании даже на несколько процентов объема минвата может потерять до половины своих теплоизолирующих свойств. Поэтому при утеплении стен и кровли проемы каркасного блока необходимо защищать с внешней стороны гидроизоляционными материалами.

При соблюдении всех необходимых рекомендаций минвата часто является наилучшим (а в некоторых случаях, в силу своей негорючести, единственным) видом утеплителя, подходящим для теплоизоляции каркасного дома.

Пенополиуретан

Один из самых современных материалов, который отличается высокими теплоизолирующими свойствами, стойкостью к воде и огню, а также высокой скоростью нанесения на поверхность.

Этот утеплитель относится к классу напыляемых веществ. Он получается при смешении двух компонентов, которые поставляются на объект отдельно, под действием воздуха.

В процессе его напыления выделяются токсичные вещества, поэтому работа с этим материалом производится в защитной одежде.

Процесс напыления пенополиуретана

Главным недостатком пенополиуретана является его высокая цена – если работу по утеплению пенопластом или минеральной ватой можно выполнить и самостоятельно, то пенополиуретан требует применения специальной техники, поэтому утеплять им что-либо будет стоить в разы дороже. А поскольку выбор в пользу каркасного дома часто диктуется именно экономическими соображениями, пенополиуретан в качестве утеплителя здесь используется все же довольно редко.

Эковата

Эковата – это полностью натуральный утеплитель, состоящий на 95% из целлюлозы (измельченная бумага, чаще всего газетная) и специальных наполнителей, которые делают ее негорючей. Она не требует применения каких-либо защитных пленок, поэтому вся конструкция дома будет защищена исключительно экологически чистыми материалами. Есть у этого материала и другие преимущества, которые обеспечивают ему все большее распространение:

  • очень высокие показатели тепло- и звукоизоляции;
  • стойкость к гниению и возгоранию;
  • отсутствие усадки и влагостойкость;
  • отсутствие швов и мостиков холода.

Недостаток у эковаты такой же, как и у пенополиуретана: для ее нанесения необходимо специальное оборудование и квалифицированные исполнители, что серьезно увеличивает стоимость работ.

Напыление эковаты на стену дома

Существует разные способы нанесения эковаты, но наиболее продуктивным из них является «мокрый», после которого материал должен сохнуть несколько дней.

Закладку этого утеплителя в стены можно проводить и «сухим» способом, при определенной сноровке это можно сделать и самостоятельно.

Керамзит и другие сыпучие материалы

Применение сыпучих утеплителей для каркасного дома возможно, но имеет некоторые ограничения. Основная проблема при работе с керамзитом, шлаком и другими подобными материалами заключается в том, что со временем они могут слеживаться и оседать, оставляя часть утепленной ранее поверхности незащищенной. Это сильно снижает качество всей теплоизоляции, поэтому при засыпке таких утеплителей их надо очень тщательно утрамбовывать.

Чердачное помещение, утепленное керамзитом

Сыпучие материалы в основном применяются при утеплении полов. Могут они использоваться и при термообработке стен, но только в тех местностях, где среднесуточная температура не опускается ниже -20 °C.

Перед засыпкой нужно сделать гидроизоляцию, чтобы предотвратить намокание утеплителя с внешней стороны. При этом использование каких-либо мембранных пленок нежелательно, лучше всего для этих целей подойдет пергамин. В целом работа с насыпными утеплителями довольно сложна и трудоемка, в этом они сильно проигрывают той же минеральной вате.

Резюмируя все вышесказанное можно сделать два вывода:

  1. что в большинстве случаев, когда основной целью является построить надежный и добротный дом за небольшие деньги – стоит выбирать минеральную вату или пенопласт;
  2. Если для вас более важна экологическая составляющая – ваш выбор эковата (или минеральная вата при соблюдении технологии монтажа).

За сим закругляюсь, и жду ваших вопросов и мнений в комментариях.

Лучше утеплить каркасную постройку минеральной ватой.

Главный критерий качества дома – его теплоёмкость, способность удерживать тепло при зимних температурах. Чем лучше утеплить каркасный дом – пенополистиролом, пенополиуретаном, минеральной ватой или может быть, керамзитом?

Виды утеплителей

Современный строительный рынок предлагает такое количество утепляющих материалов, что неискушённому покупателю бывает сложно сделать правильный выбор. Каждый производитель говорит, что его материал – лучший и предлагает использовать его в различных строениях. Давайте разберёмся, какие особенности различных утеплителей. И какой  утеплитель для стен каркасного дома – лучший?

Утепление пенопластом

Пенопласт или пенополистирол является самым дёшевым вариантом утепления. Это объясняет его популярность в различном строительстве. Применительно к каркасу пенопласт не всегда удобен. Его плиты не сжимаются и не устанавливаются плотно между каркасными стойками. После монтажа необходимо задувать щели монтажной пеной. Однако эти недостатки компенсируются ценовой доступностью теплоизолирующего материала.

Пенопласт между стоек.

Теплопроводность пенопласта составляет 0,041 – 0,051 Вт/(м*К), зависимости от плотности. Это значит, что 10 см пенопластового утепления заменяют 20 см дерева и 70 см кирпичной кладки. Столь высокие характеристики обеспечивает структура материала. В пенопласте – 98% воздуха и всего 2% полистирола.

На заметку

По теплопроводности пенопласты обогнали даже минеральную вату. Это значит, что для одинаковых зимних температур понадобиться меньшая толщина пенопласта, чем минваты.

Структура пенопласта состоит из отдельных ячеек, стенки которых выполнены из полистирола (те самые 2% материала), а внутренняя полость – заполнена воздухом. По характеру взаимного расположения ячеек пенопласты могут иметь открытую ячеистую структуру (когда соседние ячейки соединяются между собой) и закрытую структуру (когда полость каждой ячейки ограничена и не соединяется ни с чем).

Утепление пенопластом.

Пенопласты с открыто-ячеистой  структурой имеют некоторую воздухопроводность, способны впитывать влагу, намокать. Такой пенопласт называют обычным, он впитывает 4% влаги. Его можно использовать для утепления стен и нельзя использовать для теплоизоляции фундамента и тех элементов строения, которые часто намокают.

На заметку

Пенопласты с закрыто-ячеистой структурой считаются водостойкими. Пример такого материала – пеноплекс, так называемый экструдированный вид полистирола (изготавливается выдавливанием, экструзией). Его используют для утепления фундаментов, полов, нижних участков вертикальных стен.

Какой утеплитель для каркасного дома подойдёт лучше – простой или экструзионный, влагостойкий? В стены каркасного дома можно устанавливать оба вида пенополистирола. При этом для обычного пенопласта понадобится правильная пароизоляция каркасного дома. А для экструдированного пеноплекса – постоянная работа вытяжной  и приточной вентиляции.

Стены утеплены пеноплексом.

Кроме главного достоинства – доступной цены и небольшого веса (плиты полистирола легко поднимать, монтировать на стены), утепление пенополистиролом имеет ряд недостатков, которые мешают их повсеместному применению в каркасном строительстве:

  • Содержат неполезные и откровенно вредные химические реагенты, поэтому утепление пенопластом рекомендуют выполнять с наружной стороны несущих стен. При внутреннем и каркасном утеплении необходимо качественно изолировать пенополистирольные плиты от пространства внутри помещения. А при наружном – защищать от нагрева солнечными лучами. Прогретый до +30°C стирол начинает активно испарять содержащиеся в нём реагенты.
  • Даже при открытой ячеистой структуре материал недостаточно хорошо проводят воздух, не «дышат» и не обеспечивают естественной вентиляции в каркасном доме. Поэтому в строениях, утеплённых пенопластом, вентиляция должна функционировать часто.
  • Пенопласт достаточно легко плавится. Уже при +50°C он начинает терять свою структуру. Это ограничивает его применение в строительстве помещений с высокой внутренней температурой (в стенах парных, саун, бань).

Утепление пенополиуретаном

Пенополиуретан – один из дорогих утеплителей, который является разновидностью поролона. Отличается методом нанесения и жёсткостью. ППУ напыляют на утепляемые поверхности из специального пульверизатора. При этом процесс нанесения настолько токсичен, что рабочий надевает специальные средства защиты – одежду, перчатки, очки, респиратор. В чём ноу-хау этого метода?

Нанесение пенополиурнтана на стены.

Традиционный пепополистирол (пенопласт) представляет собой жёсткие плиты. При их установке между стойками каркаса или при их накладывании на кирпичную кладку образуются небольшие щели. Они являются мостиками холода. Для того чтобы предупредить утечки тепла через щелевые «мостики», их задувают специальной монтажной пеной, без эффекта расширения.

Пенополиуретан наносят на утепляемую поверхность в жидком виде. Его напыляют на стены изнутри каркасного дома, формируя ровную поверхность внутренней стены под последующую отделку. Таким образом, он:

  1. Качественно изолирует все стыки и щели.
  2. Выравнивает неровную внутреннюю поверхность стены.

Утепляем чердак пенополиуретаном.

Кроме того, полиуретаны имеют следующие преимущества перед полистиролами:

  • У них меньшая теплопроводность 0,023 – 0,043 Вт/(м*К) и лучшая теплоизоляция, которая в 1,5 раза лучше, чем изоляционные свойства пенопласта.
  • Более высокие температуры эксплуатации, до +110°C.
  • Меньшее количество вредных испарений, что делает возможным нанесение изолятора с внутренней стороны стен, применение его в каркасном строительстве.

На заметку

Единственным важным недостатком пенополиуретана является его высокая цена, которая обусловлена необходимостью специального дорогого оборудования и работы профессионала.

Утепление минеральной ватой

Ватный утеплитель – представляет собой один из старых проверенных материалов, которые используются для различного теплоизолирования. Минеральные строительные ваты могут изготавливать из волокон различного сырья (стекла, камня, шлака), получая при этом стекловату, базальтовую вату, шлаковату. Тонкие нитевидные волокна располагают в структуре утеплителя хаотичным образом. Их склеивают их синтетическим клеем, оставляя между волокнами промежутки с воздухом. Таким образом, структура ваты формируется в плиты или рулоны, которые можно сжимать и уменьшать в размерах.

Утеплитель базальтовая вата Изовер

Сжимаемость материала востребована при монтаже утеплителя между стойками каркаса. Поэтому строительные ваты – наиболее подходят для каркасного монтажа и часто используются в каркасном строительстве.

Наибольшей популярностью в современном утеплении пользуется базальтовый вариант строительной ваты. Именно её часто называют общим обозначением – «минвата». Её изготавливают из базальта, расплавляя камень при высоких температурах (от 1300°C) и рассеивая расплав в центрифуге. В результате обработки образуются тонкие каменные нити, которые прессуют в плиты, рулоны, маты.

Укладываем минеральную вату в каркас дома.

Теплопроводность базальтовой ваты составляет 0,048 – 0,056 Вт/(м*К). Это значит, что для замены 70 см кирпича понадобится 12-15 см минеральной ваты. Кроме высоких теплоизоляционных свойств каменная вата имеет ряд других преимуществ:

  • Паропроницаемость и способность проводить воздух, «дышать», обеспечивать естественную вентиляцию через стену.
  • Более чем на 80% – натуральный состав и небольшое количество синтетических испарений.
  • Высокие рабочие температуры (до +300°C).

На заметку

Каменная вата является самой «слабой» среди других строительных ват в значении выдерживания высоких температур. Она сохраняет свойства до +300°C. В то время как стекловата выдерживает до +500°C, а шлаковата – до +600°C.

Утеплитель каменная вата считается хорошей теплоизоляцией стен дома. Однако необходимо учесть следующий факт. Для утепления вертикальных стен необходимо использовать вату плотностью не меньше 50 кгм3. Вата меньше плотность быстро осядет, что сведёт на нет утепление. Плотность выше 50 гарантирует длительное функционирование ватного утеплителя в течение нескольких десятилетий.

Утепление внутренних стен каменной ватой.

Для того чтобы предупредить оседание утеплителя и снижение теплоёмкости стен, лучше использовать для каркасного дома вату в виде матов. Она имеет некоторую степень сжимаемости, не образует щелей и стыков, не оседает и не теряет свойств теплоизоляции. Плиты из базальтовой ваты считаются лучшим утеплителем для каркасного дома, с оптимальным соотношением цены/качества.

Утепление эковатой

Эковата изготавливается из волокон бумаги, картона, которые получают из отходов целлюлозного производства или из макулатуры. Этот утеплитель также называют натуральным, хотя в его составе 20% приходится на синтетический клей и противогорючие вещества – антипирены.

Нанесение эковаты на наружные стены.

Эковата – одна из самых недорогих строительных ват. Она используется для утепления тех поверхностей, которые не контактируют с внутренними помещениями. Кроме того, эковата является насыпным утеплителем. Её выпускают не в виде плит, а в виде сыпучего вещества. Поэтому ею удобно утеплять полы под черновой стяжкой, и дорого утеплять вертикальные стены (необходимо сооружать стеновую опалубку).

Ограничение к внутреннему и каркасному утеплению жилых домов является содержание в материале вредных веществ-боратов. В каждом килограмме эковаты – 200 г буры и и борной кислоты, которые не имеют запаха, но способны вызывать сильное отравление при вдыхании паров.

Керамзит для каркасника


Это – ещё один вариант насыпных утеплителей. Представляет собой глиняные округлённые частички небольшого размера, обожжённые при температуре больше 1000 градусов.

Керамзит делают разных фракций.

Керамзит часто используют для утепления пола.

Преимущества керамзита

  • Натуральный материал на 100%, без синтетического клея, антипиренов, отравляющих компонентов.
  • Относительно невысокая цена.
  • Самая высокая среди других утеплителей долговечность.

Недостатки керамзита

  • Средние теплоизоляционные характеристики, 0,12-0,15 Вт/(м*К), делают необходимым использовать достаточно большую толщину утеплителя (не меньше 50 см для изоляции пола).
  • Керамзит впитывает влагу, поэтому не используется для утепления пола внутри влажных и сырых помещений.

Утеплитель для стен


Чтобы определить, какой утеплитель лучше для каркасного дома, необходимо сравнить их эксплуатационные характеристики и особенности монтажа, установки.

Схема утепления в разрезе.

Выбор утеплителя для стен каркасного дома

  • Теплопроводность изолирующего материала – чем меньше этот показатель, тем лучше тепловая изоляция стены. Тем меньше толщина утеплителя. Решая, какая необходима толщина утеплителя в каркасном доме, необходимо отталкиваться от его теплопроводности. К примеру, одинаковые теплоизоляционные свойства имеют 10 см пенопласта, 12 см каменной ваты и 70 см кирпича.
  • Плотность утеплителя для каркасного дома – чем меньше эта характеристика, тем более продуваем материал. Чем выше плотность, тем более жёсткие формы имеют утепляющие плиты. Для стенового ватного утеплителя плотность также определяет долговечность теплоизоляции стены.
  • Цена утеплителя для каркасного дома.
  • Доступность монтажа своими руками.

Сравнивая показатели теплоизолирующих материалов, заказчик или хозяин строительства осуществляет выбор того или другого утеплителя. При ограниченных средствах часто выбирают пенопласт, хотя это — не самый лучший утеплитель. Если же во главу выбора ставится критерий качества, то выбирают наиболее оптимальный материал наполнителя для каркасной стены – минеральную базальтовую вату.

Утепление каркасных стен | К-ДОМ

Конструкция каркасного дома считается наиболее оптимальной в технологии строительства с точки зрения утепления. Причиной этому – преобладание теплоизолирующего материала в общей массе материалов, из которых построено здание. Утепление каркасных стен играет главную роль в общей теплоизоляции дома.

1. Об утеплении домов разного типа

В целом, утепление зданий – один из важнейших  этапов строительства. Типов построек множество, среди которых можно выделить:

  • Кирпичные
  • Блочные
  • Каркасные
  • Брусовые
  • Щитовые

Утепляются они все по-разному. Так, дома из кирпича, шлакоблока или бруса держат тепло в основном за счет толщины своих стен. Утепляться такие стены могут только дополнительно – монтажом утеплителя поверх стен.

Особенностью каркасных домов является то, что утеплитель проложен внутри его стен, причем он занимает до 75 процентов их объема.

Утепленный каркас дома

2. Виды утеплителя

Утеплитель – это материал с хорошими теплоизоляционными свойствами, превышающими таковые для основного материала стен: кирпича, железобетона или дерева.

Здесь мы не будем останавливаться на видах утеплителя, которые широко использовали в старые времена – опилки, паклю, шлак, солому. Их теплоизоляционные свойства уступают таковым у более современных материалов, которые производит сегодня химическая промышленность.

Основные виды современного утеплителя:

  1. Минеральная вата, имеющая волокнистую структуру
  2. Стекловата, с мелкими ломкими волокнами
  3. Пенопласт, материал из вспененного пластика
  4. Экструдированый полистирол
  5. Эковата, произведенная  из целлюлозы в виде порошка

Общей особенностью таких материалов является наличие в их структуре воздушных прослоек.

Именно здесь происходит задержка теплого воздуха, что в целом препятствует теплообмену между внутренним объемом дома и внешней средой.

В зимнее время в дом не проникают холодные массы воздуха, в жаркое летнее, наоборот – теплые.

Приведем значения плотности указанных материалов:

  • Минвата – 30-50 кг/м3
  • Стекловата – 17-20 кг/м3
  • Пенопласт – 25 кг/м3
  • Экструдированный полистирол – 20-35 кг/м3
  • Эковата – 35-75 кг/м3

Значения плотности утеплителей значительно ниже, чем аналогичные параметры материалов, из которых построен дом. Для сравнения, плотность кирпича в среднем около 1000 кг/м3, плотность дерева от 400 кг/м3 и выше, плотность шлакоблоков от 300 до 1200 кг/м3.

3. Утеплитель в каркасном домостроении

Мы уже упоминали об особенности утепления каркасных домов по сравнению с другими типами зданий. Главная особенность их состоит в том, что утеплитель закладывается внутрь стен дома. О строении стен каркаса мы расскажем чуть позже. Сейчас хотелось бы отметить, что именно такой тип утепления значительно влияет на выбор теплоизолирующего материала.

В упрощенном виде утеплитель должен помещаться внутрь каркасных стен.  Очевидно, что любой из вышеперечисленных материалов годен на это. Можно сделать стены фактически из твердого пенопласта, обшив его более прочным листовым материалом (такова, кстати, структура СИП-панелей). Можно, наоборот, соорудить стены из двух листов, например, фанеры и заложить внутрь утеплитель или засыпать эковату. Способов теоретически много, но не все они пригодны для качественного возведения каркаса дома.

Каркасный дом-термос

4. Преимущества минваты в утеплении каркасных стен

Подробнее о выборе утеплителя в каркасном домостроении можно прочитать здесь.

Скажем только несколько слов, почему, например, в каркас не рекомендуется закладывать пенопласт (за исключением использования СИП-панелей):

  • Он хрупок и ломок
  • Он непластичен и может ломаться при усадке деревянного каркаса
  • Он выделяет ядовитые вещества в случае возгорания

Самым оптимальными вариантом утеплителя для каркасных стен считается использование минеральной ваты.

Ее еще называют базальтовой или каменной, из-за способа производства. Сырьем для ее изготовления служат горные породы или шлаки. Волокнистая структура минваты достигается их расплавлением. Это достаточно сложный производственный процесс, но он окупается в процессе эксплуатации данного материала, который в результате имеет:

  1. Низкую плотность, а соответственно низкую теплопроводность
  2. Небольшой удельный вес, а следовательно, легок при монтаже
  3. Способность формирования в удобные для монтажа и транспортировки блоки
  4. Легкость резки, удобную для монтажа

В общем случае, утепление каркасного дома состоит в закладке листов минеральной ваты в структурные полости каркаса.

Минвата в листах

5. Строение каркасного «пирога»

Стена каркасного дома состоит из нескольких слоев, поэтому строители часто называет такую структуру «пирогом».

Он состоит из:

  • Пароизоляции
  • Гидроизоляции
  • Утеплителя
  • Каркасной основы – стоек
  • Ветрозащиты
  • Листов обшивки

Здесь мы не будем подробно останавливаться на роли каждого из элементов каркасного «пирога». Подробнее об этом вы можете прочитать в других статьях нашего сайта (ссылка)

Отметим только, что монтаж теплизоляции может проводиться несколькими методами, суть которых, не меняется, различие только в последовательности некоторых операций.

Каркасный «пирог»

6. Монтаж утеплителя

Мы рассмотрим случай, когда монтаж производится снаружи, начиная от внешних слоев обшивки каркаса.

В общем виде каркасная стена представляет собой раму (или несколько примыкающих друг к другу рам), состоящую из верхних досок, расположенных горизонтально и скрепленных промежуточными вертикальными стойками:

Каркасный дом по канадской технологии

Кроме стоек, к каркасу дополнительно монтируются укосины – для обеспечения конструкционной жесткости сооружения. Укосины смонтированы с поверхностью стоек заподлицо, поэтому не возникает сложности с обшивкой стены листовым материалом . В качестве обшивки выбирают обычно листы фанеры или ОСБ.

После того, как стена обшита снаружи листами, устанавливается пленка ветрозащиты. Ее обычно крепят с помощью скоб степлера к листам обшивки.

Кроме того при необходимости устанавливают еще одну пленку гидроизоляции.

Следующим этапом, собственно будет закладка утеплителя между стоек каркасной рамы.

Прежде всего, надо тщательно очистить каркасную раму от пыли и загрязнений, убрать торчащие гвозди и саморезы.

Минвата производится в виде листов с поперечными размерами 50 и 100 см.  Обычно к ее поперечным размерам подгоняют шаг установки стоек каркаса – чтобы избежать ненужных щелей и стыков утеплителя, образующих впоследствии так называемые «мостики холода», куда стремится просочиться теплый воздух из дома.

Листы минваты, таким образом, плотно укладываются в полости каркасной ячейки и прикрепляются либо к стойкам, либо к листам внешней обшивки. Крепеление производится с помощью специальных дюбелей с широкой шляпкой – для плотного прилегания минваты к основе. Это существенный момент.

Любой материал со временем начинает оседать под действием сил притяжения. В одних местах утеплитель становится плотнее, и его теплопроводность повышается. В других местах образуются щели, куда свободно проникает холодный воздух снаружи и теплый изнутри дома.

Монтировать листы минваты следует внахлест – так нивелируются «мостики холода» на стыках.

Необходимо также проклеивать места стыков скотчем – во-первых, чтоб они не расширялись с течением времени, во-вторых, для лучшей тепло- и гидроизоляции, в-третьих, для дополнительной прочности крепления утеплителя.

Участки, где вследствие конструкционных особенностей каркаса не удается достаточно плотно уложить утеплитель (в труднодоступных местах по углам, в местах откосов окон и т.д.), желательно запенить их монтажной пеной.

В результате мы имеем стену с уложенным утеплителем:

Утепленная стена каркаса

На следующем этапе монтируют мембрану пароизоляции и обшивают раму внутренним листовым слоем.

После проведения всех этих операций каркасная стена считается утепленной.

7. Утепление внутренних стен дома

Понятно, что основным является утепление каркаса по периметру здания, но внутренние его стены и перегородки также следует дополнительно утеплить.

Во-первых, в любом помещении должна быть нормальная температура, и требуется, например, теплоизоляция комнат для проживания от помещений, имеющих повышенную температуру внутри (например, сауна) или, наоборот, пониженную (неотапливаемая кладовка или хозяйственное помещение).

Во-вторых, стены должны бить достаточно толстыми для нормальной звукоизоляции между помещениями. Понятно, что возводить внутренние стены из кирпича в деревянном каркасном доме неразумно, а стены из двух листов фанеры идеально будут проводить звук. Конструктивно оптимально заложить между ними утеплитель. Тем более, что, скажем, минвата имеет хорошие звукопоглощающие свойства.

Закладка утеплителя во внутренние стены аналогична таковой для внешних, но уже не требует дополнительной ветрозащиты или гидроизоляции (разве что кроме стен ванной или сауны).

8. Утепление стен эковатой и теплоизолом

Рассмотрим еще один популярный способ утепления каркасного дома. Его особенность в том, что утеплитель не закладывается между стоек в виде плит, а наносится специальным распылением. Таким способом утепляют каркасные дома эковатой (или пеноизолом).

Эковата изначально представляет из себя порошок. Он сам по себе достаточно теплонепроницаем, и его можно просто засыпать между листами обшивки.

Использование специального оборудование на порядок улучшит теплоизоляционные свойства эковаты.

В таком устройстве порошок наполняется пузырьками воздуха и распыляется на поверхность внутренней или внешней обшивок (в зависимости от очередности производства монтажа).

Напыление производят до достижения достаточной толщины, обычно около 5 см.

Таким образом, создается слой утеплителя, не уступающий использованию матов минваты. Следует отметить, что в данном случае происходит более полное заполнение пустот каркаса, а, следовательно, устранение лишних «мостиков холода», о которых мы рассказывали выше.

Напыление эковаты на стену

9. Дополнительное внешнее утепление

В идеальном варианте каркас дома представляет собой как бы термос с внутренней и внешней оболочкой стенок и заложенным между ними теплоизоляционным материалом.

Однако сами стойки каркаса имеют более высокую теплопроводность, чем утеплитель. В них создаются «мостики холода», что зачастую требует дополнительного внешнего утепления каркасных стен.

В самом упрощенном виде оптимальным вариантом считается монтаж еще одного слоя утеплителя над внешней обшивкой и дальнейшее его укрепление отделочным материалом.

10. Заключение

Рассмотренные нами технологии утепления каркасных стен применяются при строительстве быстровозводимых каркасных домов любого типа. Фирма «К-Дом» окажет услуги застройщикам в проектировании и строительстве каркасных сооружений. Кроме оптимального утепления построек, мы готовы выполнить работы и по дополнительному утеплению старых построек.





Как превратить дачу в зимний дом, или Технологии дополнительного утепления стен

Довольно часто после нескольких лет эксплуатации летних дач у владельцев возникает желание превратить ее в место, куда можно надолго приезжать зимой или вообще перебраться на постоянное проживание. Однако в таком случае необходимо дополнительно утеплить дом, и прежде всего — его наружные стены. Как это сделать?

Когда имеет смысл дополнительно утеплять стены дома?

Тогда, когда в нем холодно в зимнее время года или когда сильно возрастают расходы на отопление жилья. Кроме того, если стена промерзает или разница в температуре между ее внутренней поверхностью и воздухом в помещении составляет больше 3°С, то вдоль стены происходит движение холодного воздуха, которое ощущается обитателями дома как сквозняк. Дополнительное утепление позволяет повысить температуру на внутренней стороне стены и тем самым создать более комфортные условия для проживания.

Промерзание стены из бруса

Ограждающие стены здания можно теплоизолировать как со стороны улицы, так и изнутри помещения. Первый вариант, безусловно, предпочтительнее. Вместе с тем утепление, проводимое снаружи, предполагает, помимо прочего, трудности и расходы, связанные с демонтажом имеющегося отделочного материала фасада (если он предусмотрен) и обрешетки для него, а затем с установкой новой подконструкции и повторной отделкой. Притом далеко не всегда можно использовать старый фасадный материал, и потому придется приобрести новый. Отделка потребуется и при дополнительной теплоизоляции брусового строения.

Если же утепление осуществляют со стороны помещения, то также понадобится снимать внутреннюю обшивку, а это не всегда возможно сделать, не затрагивая какие-либо конструкции, например, лестницу, близко стоящий у стены камин и пр. Очевидно, что перед принятием решения о дополнительном утеплении дома нужно понять, будет ли это экономически оправданно.

Как правило, дополнительно утепляют либо изначально не теплоизолированные дома из клееного или профилированного бруса, либо каркасные здания со стенами, заполненными утеплителем, толщина которого не позволяет обеспечить необходимое сопротивление теплопередаче.

Для средней полосы России толщина слоя теплоизоляции в стенах каркасных домов постоянного проживания должна составлять не менее 200 мм

Наружное утепление каркасного дома

Чтобы понять, как правильно выполнить его, надо разобраться в конструктивных особенностях каркасного домостроения, ведь дополнительная теплоизоляция станет продолжением (наращиванием) основного слоя утепления. Существуют разные технологии возведения стен каркасных зданий, но в сегменте недорогого загородного жилья чаще всего используют следующее решение. Сначала ставят несущий каркас из деревянной доски. Между ними враспор устанавливают теплоизоляционные плиты из каменного или стекловолокна.

Утеплитель необходимо защитить от влаги. При намокании снижаются его теплоизоляционные свойства, что оборачивается повышением расходов на отопление здания. Кроме того, срок службы регулярно увлажняющегося утеплителя сокращается

Влага вредит и деревянному каркасу: под ее воздействием древесина покрывается плесенью, гниет и постепенно разрушается. Наибольшую опасность в этом плане представляет водяной пар, который содержится в теплом воздухе, стремящемся из помещений на улицу. Попадая в холодную зону, он конденсируется, вызывая увлажнение конструкций здания. Для защиты теплоизоляции и деревянных элементов от пара предпринимают целый ряд мер. Прежде всего, предусматривают вентиляционный зазор между теплоизоляцией и наружной отделкой, за счет которого попавший в утеплитель пар удаляется (волокнистые материалы обладают высокой паропроницаемостью, и потому пар беспрепятственно проходит сквозь них). Вентзазор формируют с помощью брусков контробрешетки, прибитых к стойкам каркаса. Величина зазора составляет чаще всего 20–50 мм.

Разрез каркасной стены

Со стороны помещения утеплитель закрывают пароизоляцией, которая ограничивает проникновение водяного пара в конструкцию стены. Пленку фиксируют к стойкам каркаса скобами механического сшивателя (степлера), стыки дополнительно проклеивают специальным скотчем. Между пленкой и отделкой помещения необходимо оставить зазор (образующийся за счет прибитых к стойкам брусков), чтобы избежать повреждения пароизоляции при монтаже отделки. Кроме того, этот зазор позволяет спрятать инженерные коммуникации.

Важная часть конструкции стены — ветрозащита, которая монтируется вплотную к волокнистому утеплителю с наружной стороны. Она препятствует его продуванию холодным воздухом, попадающим в вентзазор (что приводит к потерям тепла). В качестве ветрозащиты чаще всего используют диффузионные (паропроницаемые) пленки (мембраны), которые не препятствуют выходу водяного пара из утеплителя в вентзазор. Пленку крепят скобами к стойкам каркаса, впоследствии она фиксируется еще и брусками контробрешетки. Большинство специалистов настаивает на обязательном присутствии в каркасной конструкции ветрозащиты. Однако ряд экспертов утверждает, что даже паропроницаемая мембрана может в некоторой степени задерживать пар, из-за чего нельзя исключать образование конденсата в утеплителе. В связи с чем они предлагают закрывать утеплитель мембраной только по углам здания, где наиболее сильный поток холодного воздуха.

Наконец, последний элемент каркасной стены — наружная отделка (сайдинг, блок-хаус, гибкая фасадная плитка и пр.). Ее фиксируют либо к контробрешетке, либо к основанию в виде закрепленных на ней плит OSB.

Плиты OSB обладают низкой паропроницаемостью, поэтому их нельзя устанавливать вплотную к ветрозащите (только через контробрешетку, создающую вентзазор)

Технология дополнительного утепления снаружи. Когда требуется дополнительно утеплить каркасную стену, работы начинают с демонтажа наружной отделки, ее основания, контробрешетки и ветрозащитного материала. Затем к вертикальным стойкам каркаса крепят новые стойки, толщина которых соответствует необходимой толщине слоя теплоизоляции. Более экономичный вариант — вместо брусков использовать широкие доски: их можно зафиксировать на существующих стойках с помощью металлических уголков (правда, уголки будут являться мостиками холода). Правильно подобрав ширину досок, можно создать одновременно и каркас для теплоизоляции, и вентиляционный зазор (то есть обойтись без контробрешетки).

Иногда каркас делают из металлических стоек или металлических уголков с отогнутыми площадками, к которым крепят наружную отделку

Схема дополнительного утепления каркасной стены

Между стойками враспор укладывают плиты или маты волокнистого утеплителя. Их устанавливают таким образом, чтобы они вплотную прилегали к имеющемуся в стене утеплителю. Обратите внимание: деревянные элементы каркасной стены являются в определенной мере теплопроводными включениями. По словам специалистов, промерзание через стойки хорошо заметно при обследовании подобных зданий с помощью тепловизора. При дополнительном утеплении стен есть возможность перекрыть эти мостики холода, а также устранить промерзание через неплотности, допущенные при установке плит в каркас (например, в местах укладки подрезанных плит). Для этого теплоизоляцию делают двухслойной: сначала к имеющемуся каркасу крепят вертикальные стойки (в данном случае их толщина будет меньше), укладывая между ними волокнистый материал. Затем перпендикулярно стойкам прибивают бруски обрешетки (обычно толщиной 50 мм), между которыми также кладут плиты или маты утеплителя толщиной соответственно 50 мм. После чего монтируют ветрозащиту. Далее формируют вентзазор и закрепляют отделку. При монтаже фасадного материала важно предусмотреть возможность притока воздуха под отделку снизу и его вытяжки из-под нее сверху. Приток можно обеспечить, в частности, с помощью перфорированных планок сайдинга. А вытяжку организуют обычно за счет объединения вентзазора на фасаде с вентзазором в конструкции карнизного свеса крыши, при этом подшивка свеса должна иметь продухи.

Еще один важный момент: при слое дополнительного утепления, например, в 100 мм общая толщина конструкции (с учетом вентзазора и отделки) будет составлять около 150 мм. А значит, перед началом работ нужно понять, как будет выглядеть карнизный свес крыши. Если его размер небольшой, то после установки данной конструкции внешний вид карниза может пострадать. Кроме того, свес не сможет защищать фасад от осадков (в этом случае рекомендуют выполнять отделку из материалов с высокой стойкостью к влаге и делать отмостку для отвода воды от фундамента). Порой слишком маленький карнизный свес становится препятствием для дополнительной теплоизоляции, так как переделка его конструкции и наращивание кровли крайне проблематичны.

С обустройством оконных и дверных проемов проблем не возникает: вместо старых откосов устанавливают более широкие новые

Наружное утепление брусового дома

Дополнительное утепление брусовой стены

В случае изначально не теплоизолированного здания из клееного или профилированного бруса схема утепления такая же: прибитый к деревянным стенам каркас, заполненный теплоизоляцией, ветрозащита, вентзазор, отделка, закрепленная на основании для нее. Нужна ли в «пироге» утепленной брусовой стены пароизоляция? Необходимость ее устройства определяют расчетом паропроницаемости конкретной конструкции. Без такого расчета приходится полагаться только на опыт специалистов. Одни считают, что пароизоляция не обязательна, поскольку стена из соснового бруса сечением 150×150 мм в некоторой степени удерживает пар. А тот пар, который будет попадать в утеплитель, будет удаляться за его пределы за счет вентиляции (при условии правильно организованного вентзазора), не причиняя вреда ни утеплителю, ни деревянным элементам. Если же влага в незначительном количестве все же появится в этой конструкции в холодное время года, то она высохнет за лето, и теплоизоляция не потеряет своих свойств. Другие специалисты утверждают, что пароизоляция обязательно нужна. Обратите внимание: в данном случае ее фиксируют к брусовой стене со стороны помещения.

Есть и другие технологии дополнительного утепления снаружи, в частности заполнение каркаса эковатой (рыхлым изоляционным материалом на основе целлюлозы) с помощью специальной установки. О дополнительном утеплении эковатой читайте в материале «Пассивная» жизненная позиция».

Стоит ли утеплять стены изнутри?

Иногда стены дополнительно утепляют изнутри. Это неудачное решение, так как, во-первых, оно предполагает уменьшение жилой площади дома. Во-вторых, требует устройства очень надежного паробарьера во всех помещениях: с качественной проклейкой стыков полотен пленки и мест ее примыкания к строительным конструкциям специальными лентами или клеями (нередко для повышения надежности пароизоляции ее настилают в два слоя). А это зачастую проблематично. Наконец, из-за паронепроницаемых стен необходимо устраивать в здании систему приточно-вытяжной вентиляции. Впрочем, в каркасном доме рекомендуют всегда предусматривать такую вентиляцию.

Каркасные дома утепленные эковатой | Эковата

Неудивительно, что каркасные дома становятся все популярнее — быстрое строительство, невысокая стоимость, экологичность, практичность, экономичность — все эти критерии привлекательны для человека, желающего построить собственный дом.

Особенностью каркасного дома является легкая конструкция из доски и наличие полых стен, которые заполняются утеплителем. И к выбору утеплителя следует отнестись со всей ответственностью, ведь качественное утепление дома — это залог комфорта, уюта и энергоэффективности.

Для утепления каркасных домов используются разные утеплители, но самым экологичным является утепление эковатой. Утеплитель эковата состоит на 81% из древесной целлюлозы, при этом утеплитель не токсичен и пожароустойчив. Наличие в составе эковаты борной кислоты  защищает дом от плесени, от насекомых и грызунов.

Эковата, и ее преимущества

  1. Бесшовность. Так как по своей структуре эковата является однородной рассыпчатой массой, то при монтажных работах заполнит все полые пространства. Это исключает наличие стыков, а значит, обеспечивает более высокое качество утепления.
  2. Теплоизоляционные и абсорбирующие свойства. Целлюлозное волокно, применяемое в эковате, способно поглощать влагу, при этом пространство между волокнами остается сухим. По результатам тестирования при увлажнении утеплителя на 20%, его теплоизоляционные свойства совершенно не изменяются.
  3. Долговечность утеплителя. Все утеплители со временем уменьшаются в объеме. Поэтому при  механическом монтаже эковаты закладку утеплителя делают с избытком, чтобы в будущем покрыть усадку.
  4. Звукоизоляция. Материал эковаты способен поглощать звуковые волны любой частоты, даже небольшой слой утеплителя имеет достаточный уровень шумопоглащения.
  5. Пожаростойкость. Благодаря наличию в составе антипиренов, способных замедлять распространение огня, эковата медленно тлеет, а при прекращении огневого воздействия самозатухает.

Способы монтажных работ по утеплению Эковатой

Утепление каркасного дома возможно на любой стадии строительства, при этом применяются разные способы монтажа эковаты.

Конечно, идеальное решение, это предусмотреть утепление каркасного дома Эковатой ещё в стадии проектирования. В этом случае, рекомендуется применить для вертикальных поверхностей влажно-клеевое напыление, оно максимально застрахует от наличия усадки утеплителя в будущем. В мансардную крышу эковату задувают в закрытые полости. На чердачном перекрытии можно применить открытую укладку утеплителя.

Технология «платформа» предусматривает утепление перекрытия первого этажа на стадии его строительства, но в наших погодных условиях не всегда это удается. И существует вероятность того, что к моменту возведения крыши, утеплитель в перекрытии будет мокрым. В этом случае, утепляют «платформу» после возведения крыши, используя для этого технологические отверстия.

Утепление современного каркасного дома — три вида утепления

Две недели назад я снял видео о Advanced Framing, и оно сразу же набрало много просмотров. Не думала, что кадрирование может быть таким интересным! Как бы то ни было, я подумал, что потом выложу видео о том, как мы утепляли этот дом с усовершенствованным каркасом. Как вы увидите на видео, в этом доме используются три типа изоляции.
#1 Жесткая пена «Внешняя изоляция» — вся внешняя часть дома покрыта слоем изоляции R-5 поверх дренажной пленки Tyvek.Мы использовали 3/4″ R-Max с лицевой стороной из фольги к воздушной полости защитного экрана за сайдингом.

Наружная пена R-Max с фольгированным покрытием. Белые полосы — это защита от дождя для вертикального сайдинга.

За последние несколько лет я стал большим сторонником жесткого пеноматериала для наружных работ, и я предполагаю, что в ближайшем будущем я перейду к более глубокому пенопласту. Независимо от типа каркаса (традиционный или усовершенствованный, 2×4 или 2×6) ваш дом получит БОЛЬШУЮ пользу от использования слоя жесткой пены снаружи.Обязательно используйте дренажную пленку за пеной, так как я не думаю, что лицевая герметизация пены — отличный способ защитить дом от непогоды. Я думаю, что сегодня на рынке нет лучшей домашней пленки, чем Tyvek Drainwrap или ее более прочного родственника CommercialWrap D. Посмотрите мое видео, где я тестировал водоотталкивающую способность Tyvek Drainwrap, прослоенной 1-дюймовым жестким пенопластом.
#2  Owens Corning Energy Complete. Для стандартных отсеков для шипов 2×6 мне очень нравится эта двухкомпонентная система от Owens Corning. Я сделал несколько видео об этом в прошлом году.По сути, это стандартная стекловолоконная система Blown In Blanket со специальной ступенью герметизации воздуха. Герметичность — это то, что действительно отличает это устройство.

#3 Пена-распылитель с открытыми порами. Да это правильно. И стекловолокно, и пенопласт в одном доме! Я не говорю о консервированной пене, хотя я тоже много ее использую. Нет лучшего герметика для воздуха, чем распыляемая пена, и во многих случаях нет лучшего способа изоляции. В этом видео вы увидите, как мы использовали монтажную пену в гараже, стены и потолок, крышу и стропильные фермы вокруг дома.

Вот снимок порошковой ванны на переднем плане, а за этой пеной гараж. Я считаю, что нет лучшего способа герметизировать соединение гаража и дома, чем монтажная пена. Обратите внимание на мой вытяжной вентилятор Panasonic WhisperValue (мне нравится чуть более громкий вентилятор в порошковой ванне) с этим превосходным жестким воздуховодом с мастикой на швах!
Всех с наступающим Новым годом! -Мэтт Райзингер

Варианты изоляции деревянного каркаса

Вернуться к примерам из практики

Деревянно-каркасная конструкция: варианты изоляции

В последние несколько десятилетий мы стали свидетелями возрождения интереса к деревянному каркасному строительству.Многие людей привлекает архитектурный стиль и эстетика открытых деревянных конструкций как часть дизайна интерьера.

Конструкция деревянно-каркасная конструкция не соответствует тепловому кожуху стандарты современного жилищного и строительного кодексов. К счастью, современные технологии утепления предлагают несколько вариантов качественной теплоизоляции.Владельцы деревянных домов можно выбрать один из вариантов панели с натянутой обшивкой или использовать метод, который мы называем методом «изнутри-наружу».

Опции панели

  • Изготовленные по индивидуальному заказу панели с напряженной обшивкой.

  • Изготовленные на заводе панели с натянутой обшивкой, установленные с стыки заделываются монтажной пеной.

  • Сборные панели, закрепленные на конструкции.

Панельная конструкция имеет несколько преимуществ. Среди них:

Метод наизнанку

Изоляция из напыляемой пены, устанавливаемая изнутри или снаружи в легкую каркасную систему, аналогичную традиционной конструкции.

    Наизнанку метод предлагает несколько преимуществ:
  • Стоит меньше, чем панели с натянутой обшивкой.

  • Для установки не требуется кран.

  • Легче для электрики и сантехников, чтобы завершить свою работу.

  • Плотники могут устанавливать блокираторы для подвешивания шкафов без ограничений, накладываемых панелями с натянутой обшивкой.

Панели на заказ

Изготовленная на заказ панель представляет собой хороший вариант для зданий, где стандартные размеры изготовленные панели не будут работать.Ширина или длина стандартной панели может быть неподходящей, или значения R может быть недостаточно. Изготовленный на заказ панели часто стоят дороже, чем панели, купленные в производителем, но они могут решить самые сложные строительные проблемы.

Готовые панели

Использование готовых панелей обычно дешевле, чем изготовленные на заказ панели; тем не менее, больше отходов может быть не может быть обеспечена гибкость, необходимая для проводки или специальных структурных требований.

Сборные панели FOAM-TECH

Панели, изготовленные на месте, могут быть наименее дорогим вариантом панелей с преимуществом обеспечения максимальной гибкости.

Сборка крыши изнутри.Открытые балки и доски будут внутренней отделкой, когда строительство будет завершено.

Китобои на за пределами крыши перед инъекцией пена.

Этот процесс начинается с нанесение внутренней обшивки на вне вашего деревянного каркаса. (Это оставляет древесина, открытая изнутри.) Затем распорки монтируется и укладывается наружная обшивка.А форма, называемая китобойным судном, крепится, чтобы удерживать весь сборка на месте, в то время как пена впрыскивается в район, охваченный китобойным судном. Пятнадцать минут позволили пене затвердеть и приклеиться к внутренняя и внешняя обшивка. Тогда китобой может переместить в другую часть здания и процесс повторился.Обычно используется несколько китобоев. для крупных проектов, поэтому технические специалисты FOAM-TECH продолжайте нагнетать пену по мере заполнения участков отверждение стен или крыш.

Метод наизнанку

Этот метод является наименее дорогим и обеспечивает наибольшую гибкость для подрядчиков, участвующих в проекте.Первоначально здание оборачивают листами жесткого пенопласта, чтобы обеспечить термический разрыв. Затем снаружи жесткого пенопласта строится стена из стоек 2 x 4. Затем в бухты этой стены наносится напыляемая пена.

Крыша также может быть обрамлен и утеплен по этой технологии. Обшивка кладется поверх стропильных балок. Пластик или поверх обшивки накладывается толь.2 х 4 или 2 х 6 стропил поверх этого сборка. Затем наносится пена между стропилами. и еще и еще слой фанерной обшивки завершает сборка крыши. Кровельный материал, такой как черепица или Затем можно добавить стоячий шов.

Метод «наизнанку» имеет множество преимуществ.Даже с учетом дополнительных расходов на покупку пиломатериалов для внешней рамы конечные расходы могут быть меньше, чем на покупку панели с натянутой обшивкой, кран и бригада специалистов по пеноматериалам для герметизации швов в качестве панели установлены.

Связанная информация

Вернуться к примерам из практики

Как утеплить старый дом

Меня часто спрашивают об утеплении старых домов, особенно зимой.Это имеет смысл. Люди влюбляются в богатую характером архитектуру этих домов, но им не нужны сумасшедшие счета за отопление и охлаждение, связанные с этим характером.

Велика вероятность, что если ваш дом был построен до 1960-х годов, в нем практически отсутствует изоляция. До энергетического кризиса 1970-х годов энергия была в изобилии и дешевой в Америке, и обогреть старый дом было дешевле, чем утеплить его. Сегодня все изменилось, и, чтобы сэкономить много денег, полезно научиться утеплять старый дом, не разрушая его.

Прежде чем начать, посетите веб-сайт EnergyStar, чтобы узнать, какие уровни изоляции рекомендуются для вашей климатической зоны.

У вас есть множество вариантов материалов, которые вы можете использовать, и я не буду вдаваться в подробности о них здесь. Вы можете прочитать все о различиях, производительности и ценах в моем предыдущем посте «Все об изоляции». В этом посте я буду говорить о выдувной целлюлозе и войлоке, поскольку их проще всего переоборудовать в старый дом, но просто знайте, что у вас есть другие варианты.

Какой у вас климат?

Ваши планы изоляции должны вращаться вокруг вашего климата. В конце концов, вы не будете утеплять дом в Майами так же, как дом в Мичигане. Я написал два подробных поста о том, как правильно изолировать помещение в жару или холод, что может быть хорошим местом для проверки после изучения основ в этом посте. Проверьте их ниже.

Изоляция для жаркого климата

Изоляция для холодного климата

Изоляция чердака

Прежде чем делать что-либо еще, с этого следует начать изоляцию, особенно если вы живете в жарких южных штатах.Большая часть теплопотерь и притока происходит на чердаке.

Узнайте больше о 3 типах тепла здесь.

Чердак часто является самым простым местом для утепления. Если у вас есть незаконченный и некондиционированный чердак, как во многих старых домах, моя первая рекомендация — добавить изоляцию из войлока на нижнюю сторону крыши.

Измерьте размер стропил крыши. Они 2×6, 2×8 или больше? Чем они больше, тем более толстый утеплитель можно уложить. Также необходимо определить расстояние между стропилами.Они 16″ O.C. (по центру) или 24″? Иногда они расположены неравномерно, что требует дополнительной работы по подгонке ваших войлоков по размеру.

Вот краткое руководство о том, как установить изоляцию из войлока.

После того, как вы утеплили нижнюю часть крыши, имеет смысл еще больше усилить изоляцию, задув целлюлозным утеплителем пол чердака. Это поможет сохранить жилые помещения ниже более комфортными круглый год. Вы можете арендовать воронку для изоляции в большинстве крупных магазинов коробок, чтобы без труда вдуть собственную изоляцию.

Хитрость для вдуваемой изоляции (и любой изоляции в этом отношении) заключается в том, чтобы заполнить как можно больше, не уплотняя ее. Изоляция теряет свои изолирующие свойства по мере уплотнения. Он должен быть установлен легким и пушистым, чтобы работать лучше.

Совет: будьте осторожны, чтобы не заблокировать вентиляционные отверстия потолка изоляцией, если они есть на чердаке.

Изоляция стен

«Как мне утеплить стены моего старого дома, не снося штукатурку?» Это, безусловно, самая большая изолирующая дилемма, с которой сталкиваются владельцы исторических домов.Можно ли это сделать? да. Следует ли это сделать? Это другой вопрос.

Добавление изоляции к стенам старого дома без каких-либо других мер предосторожности может привести к гниению стен, заполненных плесенью, при определенных обстоятельствах. В других случаях можно без проблем просверлить отверстия в стенах или снять пару рядов обшивки, чтобы продуть изоляцию в ниши для стоек.

Проблема в том, что трудно понять, какая у вас ситуация, поэтому обычно лучше оставить в покое и не утеплять стены. В любом случае, большие окупаемости находятся под полом и на чердаке.

Изоляция полов

Если у вас есть подвал или подвальное помещение, лучший способ утеплить пол жилого помещения наверху почти такой же, как и на чердаке, установив доски в отверстия для стоек балок перекрытия. Это будет медленный процесс в тесном пространстве, но как только он будет завершен, вам не придется делать это снова, и ваши полы будут намного более удобными круглый год.

Один совет, который я вам дам, заключается в том, что если вы изолируете подполье, убедитесь, что вы установили проволочные сетки для защиты от грызунов вокруг любого отверстия в подполье.Если у вас есть твари, которые могут получить доступ к вашему подполью, они могут с годами испортить вашу недавно установленную изоляцию. Сначала защитите пространство от грызунов, а затем приступайте к установке изоляции.

Я очень надеюсь, что эти советы помогут вам выполнить работу быстро и легко. Вам не нужно тратить деньги и сносить все стены только для того, чтобы утеплить их. Это одна из 5 худших ошибок владельцев исторических домов, но с информацией в этом посте я знаю, что вы будете достаточно умны, чтобы избежать ее.

Основатель и старший редактор

Я люблю старые дома, работать своими руками и учить других тому, как делать это самому! Всему можно научиться, если только дать ему шанс.

Подпишитесь прямо сейчас, чтобы получить БЕСПЛАТНУЮ электронную книгу!

Ограждение из деревянного каркаса — Деревянные столярные изделия с квадратными штифтами

     Поскольку изоляционные листы из жесткого пенопласта являются наиболее распространенным материалом, используемым для изоляции деревянных каркасов, я хотел бы немного рассказать о трех типах, представленных в настоящее время на рынке, а также некоторых характеристиках каждый, и, надеюсь, разберутся (а не усугубят) некоторую путаницу, которая может быть связана с их выбором.Все три типа выпускаются в листах размером 4×8 футов, различной толщины и доступны в магазинах строительных материалов.

    1) Пенополистирол (EPS). Жесткий пенополистирол чаще всего встречается в предметах повседневного обихода, которые мы используем, например, в кофейных чашках, холодильниках и т. д., и его также ошибочно называют пенополистиролом. В строительной индустрии он широко известен как штампованная плита из-за его состава из множества крошечных шариков полистирола, которые расширяются под действием пара и давления и наполняются воздухом в процессе формования, который связывает шарики вместе, образуя жесткие листы.Обычно он белого цвета, и вы найдете на нем множество различных торговых наименований. Большинство коммерчески доступных пенополистирола изготавливается из пенопласта плотностью 1 фунт / фунт на кубический фут, и в результате он имеет более низкую прочность на сжатие, чем другие типы пенопластов с такой оценкой плотности. EPS имеет значение R около R-3,5 — R-4 на дюйм толщины материала при плотности 1 фунт. Как R-значение, так и свойства паропроницаемости пенополистирола могут быть увеличены за счет увеличения плотности продукта, хотя пенополистирол с более высокой плотностью гораздо менее распространен на рынке.При коммерчески доступной плотности продукта пенополистирол обеспечивает медленную передачу пара и воздуха через стенки ячеек.

      2) Экструдированный полистирол (XPS). Как вышеупомянутый пенополистирол, так и жесткий пенополистирол XPS классифицируются как термопластичные пенопласты, которые имеют определенный диапазон плавления и имеют тенденцию размягчаться при температуре около 165 градусов по Фаренгейту и плавиться в диапазоне 200-210 градусов по Фаренгейту, температуры, которые могут приближаться к найденным. на южных стенах и крышах в летние месяцы. XPS обычно называют синей платой, и он производится компанией Dow Chemical Co.под зарегистрированным товарным знаком Styrofoam, который охватывает широкий спектр строительных изделий из экструдированного полистирола, используемых для изоляции фундаментов, стен и крыш. Он также будет продаваться Owens-Corning, он будет розового цвета и помечен торговой маркой Foamular. XPS представляет собой пену с закрытыми порами и имеет более постоянную, фиксированную ячеистую структуру, что позволяет ему быть более прочным при сжатии, более плотным (1,6 фунта / фунт на кубический фут) и более водостойким, чем EPS. XPS имеет значение R прибл. R-5 за дюйм толщины материала.

     3) Полиизоцианурат, также называемый уретаном или полиизо, представляет собой термореактивный пластик с закрытыми порами, обычно используемый для применения при более высоких температурах, поскольку он имеет тенденцию оставаться стабильным в более широком диапазоне температур. Обычно он не имеет определенного диапазона плавления, но вместо этого обугливается и горит при воздействии чрезвычайно высоких температур. Dow Chemical также производит этот продукт в виде синей доски под торговой маркой Tuff-R, а еще одним узнаваемым названием является Thermax.Жесткая пена Polyiso чаще всего поставляется с различными облицовочными материалами спереди и сзади, при этом эти склеенные облицовочные материалы служат для контроля пара, а также определяют его размещение, будь то стена или крыша. По данным Dow Chemical, облицовочные материалы на Thermax и Tuff-R также действуют как дренажная плоскость и атмосферостойкий барьер, устраняя необходимость в укладке наматрасника или строительного войлока. Это требование зависит от того, все ли швы должным образом загерметизированы в соответствии со спецификациями производителя.Облицовочные материалы также могут выполнять второстепенную функцию, улучшая сцепление плиты с поверхностью для проклейки швов и клея, поскольку пенопластовая плита без облицовки может оказаться проблематичной для выполнения этой задачи. Некоторые распространенные строительные клеи содержат растворители на нефтяной основе, которые растворяют жесткий пенополистирол и XPS без покрытия при контакте, при этом эти растворители не влияют на полиизо. Полиизо имеет прочность на сжатие на уровне или выше, чем у XPS, обычно изготавливается с плотностью 2 фунта и имеет (LTTR) значение R-6.5 – R-7 на дюйм толщины материала.

     В то время как номинальные значения R для жесткого пенопласта EPS и XPS в целом стабильны и остаются постоянными в течение всего срока службы продукта, уретан немного отличается. Из-за своей склонности к выделению газов значение R уретана медленно снижается с течением времени, в результате чего ему присваивается значение R долгосрочной термостойкости (LTTR), представляющее средневзвешенное значение R за 15 лет, которое составляет вышеперечисленное. Дегазация или тепловой дрейф, как иногда называют этот процесс, включает газы с высоким значением R, которые образуются во время производства (и являются частью пены), медленно диффундируя из пены и замещаясь воздухом.Обычно это происходит в течение первых двух лет после изготовления, а затем остается неизменным в течение всего срока службы продукта, что приводит к стабилизации значения R. Облицовка несколько замедляет этот процесс, так как газы затем вытесняются с краев меньшего периметра доски, а не с большей площади поверхности доски.

    Из трех типов жесткой изоляции, которые обсуждались, и XPS, и полиизоцианурат последовательно классифицируются в различных публикациях по строительной науке как жесткие пенопласты с закрытыми порами, в то время как я встречал противоречивые классификации, в которых пенополистирол упоминается как как пена с закрытыми порами, так и иногда пена с открытыми порами.Хотя эта характеристика может показаться слишком придирчивой, она может иметь отношение к тому, будет ли необходим парорассеивающий слой в вашей системе стены / крыши, что, в свою очередь, повлияет на производительность всей сборки. Самое ясное объяснение, которое я когда-либо встречал, которое характеризует различные типы пены как с закрытыми или открытыми порами, включает в себя спецификацию. лист из Исследовательского центра NAHB, и я перечислил его ниже, чтобы вы, ваш генеральный подрядчик или любые должностные лица по коду могли его просмотреть.

Закрытая и открытая твердая пена

пена пластика состоят из миллионов крошечных клеток или пузырьков. Когда ячейки полностью целы, без отверстий или промежутков между ячейками, это называется пенопластом с закрытыми порами. Когда в ячейках есть отверстия, соединяющие одну ячейку с другой, это называется пенопластом с открытыми ячейками.
   Пенопласт с открытыми порами обычно состоит из множества более мелких шариков пенопласта, которые расширяются под действием температуры в пределах формы для придания материалу формы.Этот процесс оставляет открытыми проходы или каналы между вспененными шариками, которые позволяют влаге и воздуху проходить через материал в зависимости от его плотности.
   Пенопласт с закрытыми порами изготавливается путем включения в расплавленный пенопласт «вспенивателя», который вызывает образование крошечных пузырьков воздуха (ячеек) внутри пластикового материала по мере того, как он экструдируется в желаемую форму. Таким образом, через материал не остается открытых проходов, и он устойчив к влаге и миграции воздуха независимо от его плотности. При прочих равных условиях пенопласт с закрытыми порами также имеет тенденцию быть прочнее (по прочности на изгиб и сжатие), чем пенопласт с открытыми порами.

    Я понимаю, что все эти разговоры об использовании искусственных синтетических пенопластов в такой традиционной/исторической конструкции, как деревянный каркас, могут показаться некоторым, включая меня, немного противоречивыми. Для тех, кто заинтересован в изоляции своего каркаса с использованием более естественного, «зеленого» подхода, использование тюков соломы в качестве ограждения и варианта изоляции для деревянных каркасов за последние несколько лет привлекло большое внимание. Веб-сайт www.strawbale.com может предоставить вам необходимую информацию об этой технике.Кроме того, погуглите «методы зеленого строительства», чтобы найти более естественные альтернативы.

Пароизоляция и жесткая пена в стенах и крышах


     Влага в виде жидкости или пара, образующаяся как с внутренней, так и с внешней стороны стены или крыши, может представлять угрозу для компонентов внутри сборки если не учитывать должным образом. При сооружении стены/крыши из листов жесткого пенопласта потребуются различные степени толщины для достижения кодовых значений R в зависимости от типа используемого пенопласта.При этом паропроницаемость (мера устойчивости материалов к водяному пару) изоляции стены или крыши будет снижена до такой степени, что отдельный пароизоляционный слой может не потребоваться. Согласно www.buildingscience.com  «Использование непроницаемых изоляционных материалов оболочки достаточной толщины для обеспечения того, чтобы температура точки росы не достигалась внутри сборки, позволит исключить внутренний пароизоляционный слой из сборки (установка пароизоляции). тормоз-замедлитель в салоне на самом деле нанесет ущерб системе)».

    Как упоминалось ранее, некоторые изоляционные материалы из жесткого пенопласта поставляются с различными облицовочными материалами спереди и сзади, включая алюминиевую фольгу, крафт-бумагу, полиэтилен и стекловолокно. Эти облицовочные материалы могут быть как проницаемыми, так и непроницаемыми для водяного пара и подбираются в соответствии с конечным использованием продукта. Они могут функционировать в нескольких различных режимах, главным из которых является способность контролировать пары. Эти облицовки также определяют общую проницаемость жесткой пены, поскольку они часто намного ниже по проницаемости, чем сама пенопластовая сердцевина.Для жесткого пенопласта без приклеенных облицовок (без облицовки) его проницаемость для водяного пара коррелирует с толщиной материала. Для изоляционных материалов из жесткого пенопласта, имеющих облицовку, их проницаемость не меняется с увеличением толщины. Как правило, проницаемость пенопластовой оболочки без облицовки основана на толщине в один дюйм. Увеличивая толщину жесткой пены в стеновой или кровельной системе, происходит соответствующее снижение проницаемости коллективной сборки. Например, 1 дюйм пенополистирола без облицовки имеет рейтинг перманентности 5.00 со значением R около R-4 на дюйм. Использование одного 4-дюймового листа или двойных слоев 2-дюймовых листов в составном стеновом блоке даст кумулятивное значение R около R-16 и снизит рейтинг проницаемости до 1,25, что находится на очень низком уровне пара. полупроницаемость и отнесение изоляции к классу пароизоляции III. Толщина материала 8 дюймов потребуется в сборной кровле, чтобы получить значение R около R-32 и снизить показатель проницаемости до 0,63, что находится в среднем диапазоне паронепроницаемости и классифицирует изоляция как замедлитель пара II класса.

     Необлицованный XPS толщиной 1 дюйм имеет показатель проницаемости 1,1 и значение R-5 R-5 на дюйм. В стеновой системе, включающей 3 дюйма XPS, будь то использование одного листа или двойных слоев, значение R составит прибл. R-15 и понизить показатель проницаемости до 0,37, что соответствует очень низкому уровню паронепроницаемости и классифицирует изоляцию как замедлитель пара II класса. Наслоение нескольких листов в сборке крыши для достижения совокупного значения R R-30 потребует толщины материала примерно 6 дюймов и дальнейшего снижения показателя проницаемости до 0,25 мм.18, что относится к крайне низкому уровню паронепроницаемости и классифицирует изоляцию как парозащиту класса II.

     Полиизо без лицевой стороны встречается очень редко, возможно, из-за термического дрейфа. Большая часть жесткого пенополистирола изготавливается с использованием различных облицовочных материалов того или иного типа на передней и задней сторонах каждого листа, а толщина @ 1 дюйм имеет значение R около R-6,5 на дюйм и рейтинг проницаемости 0,03, принимая во внимание категория паронепроницаемости (замедлитель пара класса I, считается пароизоляцией) независимо от толщины.Один 3-дюймовый стеновой лист Thermax (торговая марка) дает значение R прибл. Р-19, при этом показатель химической завивки остается неизменным за счет облицовки. Сборка крыши, состоящая из двойных слоев 3-дюймового материала Thermax, даст совокупное значение теплопроводности прибл. Р-38, также с неизменённым рейтингом химической завивки.

      Казалось бы, использование одного 3-дюймового слоя Thermax в приложении к боковой стене предлагает наиболее эффективный одноэтапный метод, так как большинство кодовых значений R достигаются при установке одного листа, облицовочные материалы действуют в качестве как внутреннего пароизоляционного слоя, так и наружной дренажной плоскости (при условии, что все швы хорошо проклеены), а также устраняет дополнительные затраты и связанные с этим трудозатраты, которые обычно требуются на этих этапах.

     *Насколько я понимаю, при включении нескольких слоев листов из жесткого пенопласта для достижения заданного значения R, когда эти листы обращены как спереди, так и сзади, независимо от того, является ли это EPS, XPS или полиизо, в смеси не должно быть ВНУТРЕННЕГО (контакт листа к листу) облицовочного материала. руководство.





Паровые барьеры


Существует некоторое разногласия среди профессионалов здания в отношении пригодности выделенных парористических барьеров в определенных системах стены / крыши. Дебаты сосредоточены на использовании пластиковой пленки (полиэтилена 6 мельниц) в качестве обычно используемого пароизолятора. Претензия против их использования заключается в том, что они зависят от климата и должны быть ограничены только чрезвычайно холодным климатом (Канада).Противники полиэтиленовых пароизоляционных материалов также говорят, что, хотя они и предотвращают намокание стен зимой, они также предотвращают их высыхание летом, когда движение пара меняется на противоположное. Имея в виду, что водяной пар стремится перемещаться от теплого к холодному, пароизоляция предназначена для предотвращения движения водяного пара с теплой стороны стены/крыши на холодную сторону, где он может конденсироваться в жидкость. Поэтому строительные нормы и правила предписывают нам размещать пластиковую пленку на теплой стороне любой стены/крыши.В моей климатической зоне С.В. Огайо, теплая сторона стены/крыши в июле (при условии наличия кондиционера) не такая, как в январе. Так что теоретически на протяжении полугода эта пароизоляция будет с изнаночной стороны стены.

     Надежная общая стратегия, которая, кажется, имеет смысл, заключается в том, что мы должны искать способы предотвращения намокания стен/крыш изнутри и снаружи, а в случае, если они промокнут, дать им высохнуть к интерьеру и экстерьеру.В многослойной системе листов из жесткого пенопласта, где сборка функционирует от непроницаемой до полунепроницаемой природы, как внутренняя, так и внешняя поверхности листа будут функционировать как замедлители испарения в системе изоляции этого типа. В летние месяцы внешняя поверхность жесткого пенопласта предотвратит попадание теплого влажного воздуха в более прохладное кондиционируемое пространство, а в зимние месяцы внутренняя поверхность пенопластовой плиты предотвратит проникновение пара наружу.

     Для получения дополнительной помощи и/или дополнительной информации об изоляции из жесткого пенопласта, пароизоляции, стратегиях контроля влажности и т. д. посетите www.Buildingscience.com. Они широко признаны в качестве выдающихся авторитетов в упомянутых вопросах. Они также могут предоставить архитектурные услуги и разработать систему изоляции и стратегию контроля влажности, адаптированные к вашему конкретному проекту. Кроме того, посетите веб-сайт Министерства энергетики США www.energy.gov и выполните поиск «пенопластовая изоляция», а также www.dowbuildingsolutions.com и выполните поиск «жесткая пена». Наряду с www.buildingscience.com, эти три веб-сайта предоставили большую часть технической информации, содержащейся в этой статье.

Как устранить тепловые мосты в стальном каркасе крошечного дома — TinyHouseDesign

Стальной каркас обычно снижает R-значение внутренней изоляции на целых 50%. Деревянный каркас тоже снижает R-value… но только примерно на 10%. Это связано с тем, что дерево передает тепло медленнее, чем металл, но оба они не являются хорошими изоляторами.

Таким образом, все каркасные дома, деревянные и стальные, подвержены тепловым мостам, т. е. тепло проходит через каркас, вокруг внутренней изоляции и передается снаружи дома.Деревянный каркас и обшивка (фанера и OSB) замедляют образование тепловых мостов, потому что они имеют небольшое значение R, но теплопередача не останавливается эффективно, если снаружи дома не нанесен какой-либо изоляционный слой.

Лучшим решением является обернуть здание внешней жесткой изоляцией, которая отсекает тепловые мосты, обеспечивает прочность на сдвиг и защиту от проникновения воздуха и влаги. Когда вы уменьшаете/устраняете тепловые мосты, вы не только экономите энергию, но и снижаете вероятность образования конденсата, плесени и гниения.

Изоляция обычно размещается между элементами каркаса, потому что есть полость, которую нужно заполнить… но это не лучшее место для изоляции. Лучшее место — за пределами каркаса, например, обернуть дом теплоизоляционной оболочкой.

Джо Лстибурек из Building Science Corporation называет это «идеальной стеной», где вся изоляция находится снаружи. Но идеальная стена должна быть очень толстой, что не подходит для крошечных домов.

К счастью, это не новая проблема, поэтому существует множество продуктов, которые помогают устранить тепловые мосты, которые выполняют роль оболочки.

ZIP System® R-Sheathing — отличный выбор. Он сочетает в себе структурную обшивку, пароизоляцию, воздушную изоляцию и изоляцию, чтобы устранить тепловые мосты и герметизировать дом в одной системе. Хотя это может быть немного дороже, чем фанера, это универсальное решение для ограждения дома. Его также можно прибить гвоздями, поэтому вы можете положить на него выбранный вами сайдинг без необходимости прибивать гвоздями к каркасу под ним.

ZIP System® R-Sheathing имеет различную толщину, что обеспечивает большую теплоизоляцию по мере увеличения толщины.Выберите более толстый сорт для более сурового климата.

Другой вариант — сверхлегкие R3 Thermasheath SI Walls. Он намного легче и по-прежнему обеспечивает структурное уплотнение, пароизоляцию, воздушный барьер и термический разрыв, но его нельзя прибить гвоздями, поэтому вам нужно будет прибить гвоздь к каркасу под ним, чтобы прикрепить сайдинг.

Другим вариантом может быть использование сборных слоев фанеры, пенопластовой изоляции и домашней пленки. Это было бы более трудоемко и толще, поэтому для строительства крошечного дома небольшая экономия, которую вы можете увидеть по сравнению с комплексными продуктами, вероятно, не стоит того, поскольку мы все равно не говорим о таком количестве материала.

Если бы я строил дом со стальным каркасом, который планировал много буксировать, я бы выбрал сверхлегкую стеновую систему Thermasheath SI. Если бы вес не был главным приоритетом, я бы определенно выбрал систему ZIP.

Фото Волструкт.



Журнал HeatSpring – [Фотографии] Как построить суперизолированный дом

Вокруг пассивных домов, домов с нулевым потреблением энергии и суперэнергоэффективных домов было много шума и сумасшествия. Я был поражен тем, насколько легко это может быть на самом деле.Мой друг строит дом, который за зиму сожжет меньше корда дров. Стоимость его строительства? От 100 до 110 долларов за квадратный фут. Да, он действительно много работал сам. Однако, если бы это сделал подрядчик, цена все равно была бы на уровне обычного строительства.

Если вам нужно больше узнать о проектировании домов с нулевым потреблением энергии, высокоэффективных зданиях и технологиях и принципах ОВКВ, мы создали для вас замечательный бесплатный курс. Наш бесплатный курс: High Performance Building and HVAC — это самый подробный и лучший бесплатный курс по высокоэффективным зданиям и системам HVAC, доступный в Интернете.Вы будете учиться у всех самых умных экспертов отрасли. В классе более 20 видеоуроков, множество заданий для чтения и ряд бесплатных инструментов. Это резко уменьшит вашу кривую обучения по этим предметам. Темы включают ограждения и вентиляцию жилых зданий, дома с нулевым потреблением энергии, принципы проектирования пассивных домов, отопление на биомассе, геотермальные тепловые насосы и солнечную тепловую энергию. Нажмите здесь, чтобы зарегистрироваться в программе High Performance Building and HVAC.

Прежде чем мы поговорим о строительстве суперизолированного дома, сначала вам нужно понять, как спроектировать суперэффективную оболочку.Приведенный ниже 26-минутный бесплатный видеоурок взят из 10-недельного курса Марка Розенбаума «Проектирование с нулевым потреблением энергии», где студенты учатся проектировать дом с нулевым потреблением энергии за 10 недель.

Вот как он это сделал.

1 – Держите дом маленьким. Меньше ресурсов, дешевле и меньше энергии. Зимой дом площадью 1600 квадратных футов будет использовать около половины древесины. Мы сжигаем в основном клен, что составляет 20 миллионов БТЕ на шнур. Таким образом, он будет сжигать 10 миллионов БТЕ за зиму. В среднем это около 55 000 БТЕ в день.Не верьте мне, в этом доме будет использоваться самая маленькая дровяная печь, которую он сможет найти.

2 – Дом на южную сторону с большим количеством окон. Дом выходит прямо на юг и есть только 4 окна, которые не выходят на юг. Это вид на дом в 7 часов утра 1 ноября. Солнце бьет прямо в него.

3 – Стены с двойным каркасом. Все каркасные стены сидят на 12-дюймовой верхней и нижней плите с каркасными стойками 2 на 4 внутри и снаружи плиты.Это делает несколько вещей.

  • A – Огромная полость для вдувания целлюлозы. Целлюлоза имеет приблизительное значение R 3,8 на дюйм. Таким образом, 11,5-дюймовая полость соответствует наружным стенам R 45. Плоты имеют размеры 2 на 12, обрамленные 2 на 4 ремнями по внутренней плоскости, что соответствует 13-дюймовой полости потолка.

  • B – Воздушный барьер. Целлюлоза действует как воздушный барьер между интерьером и экстерьером и значительно снижает инфильтрацию.
  • C – Паровой Варриер.Целлюлоза также выступает в качестве барьера для пара, что является ключевым фактором в борьбе с плесенью.
  • D — нет теплового моста. За исключением верхней и нижней пластин и обрамления окон и дверей, нет места для передачи тепла снаружи внутрь.

4. Особое усердие по заполнению всех отверстий и зазоров изнутри и снаружи. Между окнами и дверями есть несколько больших зазоров, которые следует заполнить пеной с низкой кратностью. Обязательно следите за своими сабвуферами, которые могут думать об инсоляции так же, как и вы.

Если вы строите новый дом и ничего больше не делаете, а только выходите лицом на юг, ставите много окон на южную сторону и строите стену с двойной изоляцией, энергопотребление дома будет значительно меньше традиционного 2 на 6. каркасные дома.

Как утеплить каркас дома из воздушных шаров 1920-х годов

Резюме краткой колонки:

  • Добавьте изоляцию стен к каркасу воздушного шара
  • В зависимости от того, где вы живете… нет
  • Вам нужно это отверстие для выхода водяного пара
  • Рут Хендриксон, живущая в Линкольне, Массачусетс, написала мне очень увлекательный вопрос:

    «В моем деревянном каркасном доме, построенном в 1927 году, снаружи деревянная черепица, а внутри штукатурка поверх каменной рейки.Без утепления стен. Вероятно, конструкция из воздушных шаров. Безопасно ли укладывать изоляцию в стены, или водяной пар будет конденсироваться в изоляции, вызывая проблемы с плесенью и гниением. Я искал, но ничего не нашел по этой теме.»

    Вот ответ Рут.

    Из-за того, что вы живете на холодном северо-востоке — я чуть выше вас в Нью-Хэмпшире — было бы СЕРЬЕЗНОЙ ошибкой добавить изоляция в полости стены

    Причина, по которой ваш дом до сих пор стоит без гнили, проста.Каркас из воздушных шаров, использовавшийся в домах того периода — я жил в одном из них в Цинциннати, штат Огайо, в 1970-х и 80-х годах — позволяет водяному пару, проходящему через штукатурку и рейку, выходить на чердак вашего дома.

    Оказавшись наверху, он обычно мог рассеиваться через вентиляционные отверстия на фронтоне или сквозь крышу. Многие старые дома имели кровельный материал и обшивку крыши, которые пропускали через них много воздуха, но не позволяли дождевой воде возвращаться на чердак.

    Воздушная конструкция, вероятно, была изобретена для выполнения этой работы, так как дома, построенные без этого открытого прохода, вероятно, быстро разлагались, так как водяной пар в зимнее время конденсировался в полости и не мог быстро ИСПАРИТЬСЯ.

LEAVE A REPLY

Ваш адрес email не будет опубликован.
