Бревенчато каркасный дом: Каркасно-бревенчатая технология строительства дома: плюсы и минусы

Каркасно-бревенчатые дома: строим своими руками

Каркасно-бревенчатые дома далеко не новинка в строительной отрасли, а их появление и развитие уходит корнями далеко в прошлое. На данный момент подобный вид домов выразился в технологии, называемой post&beam. С английского языка это переводится как «стройка и балка». Эти два слова описывают технологию строительства домов, являющуюся по сути более совершенной традиционной русской рубкой «в забир».

При рубке «в забир» каркас дома строится из вертикальных элементов – столбов из дерева с выбитыми по высотке пазами.

В них горизонтально размещаются бревна, в которых на концах имеются шипы необходимой геометрии. В нижней части каждого бревна делаются продольные углубления, заполняемые специальным уплотнителем.

• 1 Особенности
• 2 История развития технологии
• 3 Плюсы каркасно-бревенчатого строительства
• 4 Процесс строительства
  • 4.1 Постройка фундамента
  • 4.2 Канадская чаша
  • 4. 3 Сборка каркаса
  • 4.4 Каркас из бревен
• 5 Важные моменты

Особенности

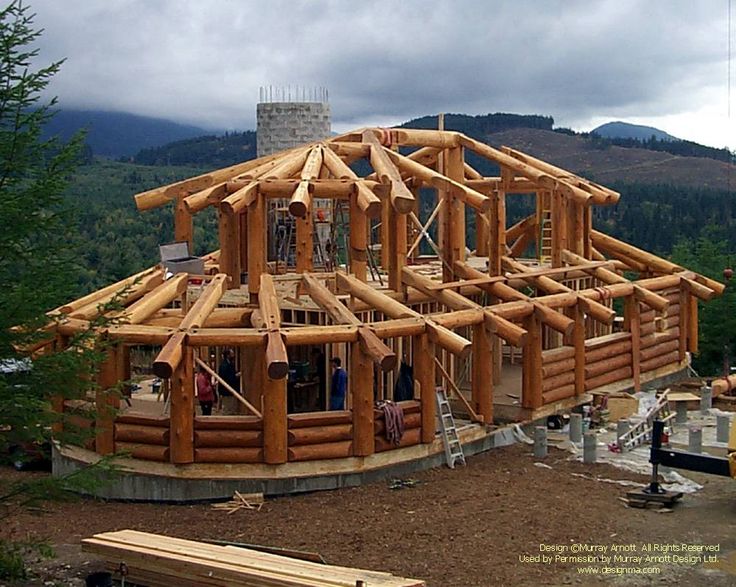

Строения, возводимые по технологии Post & Beam, представляют собой каркас в виде вертикальных столбов, которые соединяются между собой обвязкой балок для изготовления которых используется как брус, так и бревно. Каркас строения при том соединяется со слегами крыши.

При возведении каркасных домов из бревен характерно использование бревен крупного диаметра – от 400 миллиметров. Материалом для несущих элементов выступает кедр. Он популярен из-за своих бактерицидных свойств, а также эстетичного внешнего вида. Между вертикальными столбами возводятся ограждения, заполнение которых может варьироваться. Для этого может использоваться бревно, брус, камень или стекло.

История развития технологии

Если изучить историю развития технологии строительства рубленных зданий, то можно заметить, насколько часто встречаются заимствования и общие черты у различных технологий возведения домов в разных странах. Например классический русский прием рубки в чашу с остатком «в курдюк» прижился с минимальными изменениями у финнов.

Различие заключается в том, что ранее открытый паз продольной формы в нижней части венца заменили на закрытый. Благодаря этому исчезла потребность процедуры повторной конопатки стыка венцов. Эта методика распространилась по Скандинавии от финнов в Новергию, где обрела вид рубки из лафета. Для экономии дерева в Норвегии обрезали бревна с каждой стороны, таким образом формируя двухкантный брус (лафет), а также два горбыля, используемые в дальнейшем для монтажа полов и перекрытий. Исходя из этого осуществлялась переработка соединительных чаш из полукруглых в овальные, уплотняющиеся самостоятельно.

Попав за океан, технология усовершенствовалась и стала называться канадской рубкой. Ее различие с норвежской заключается в том, что используется она по отношению к круглому бревну.

Такой вид рубки на Руси использовался чаще всего для строительства хозпостроек. Промежутки между столбами заполнялись тонкими стволами деревьев, что не применялось при строительстве жилых домов.

В самой Норвегии и сейчас можно встретить храмы, построенные с помощью каркасной технологии, где промежутки между столбами из дерева заполнены лафетом. Схожая канадская технология различна с норвежской тем, что пространство между стойками заполнялось бревнами. Диаметр столбов и бревен значимо увеличился, что позволяло строить с помощью такой технологии не только хозпостройки, а еще и жилые дома.

Текущий вид технологии каркасно-бревенчатого строительства возник около двадцати лет назад. Используется она при строительстве домов в странах с резкими перепадами температуры, а также холодным климатом. Со временем технология Post и Beam дошла и в нашу страну, где набирает все большую популярность.

Плюсы каркасно-бревенчатого строительства

Экономия. Отличие обычного сруба из бревен и дома поостренного по технологии Post & Beam заключается в куда меньшем расходе древесины на квадратный метр площади постройки. Экономия составляет до 50%. Кроме того, значение имеет не только экономия древесного материала, но и сокращение расходов на рубку.

Сроки возведения зданий. Срок постройки дома составляет не более полугода (при условии наличия готового фундамента, а также необходимых материалов в достаточном количестве). Приблизительно неделя уходит на возведение каркаса из бревен, а в остальное время возводятся стены, укладывается теплоизоляция, пароизоляция, монтируется кровля.

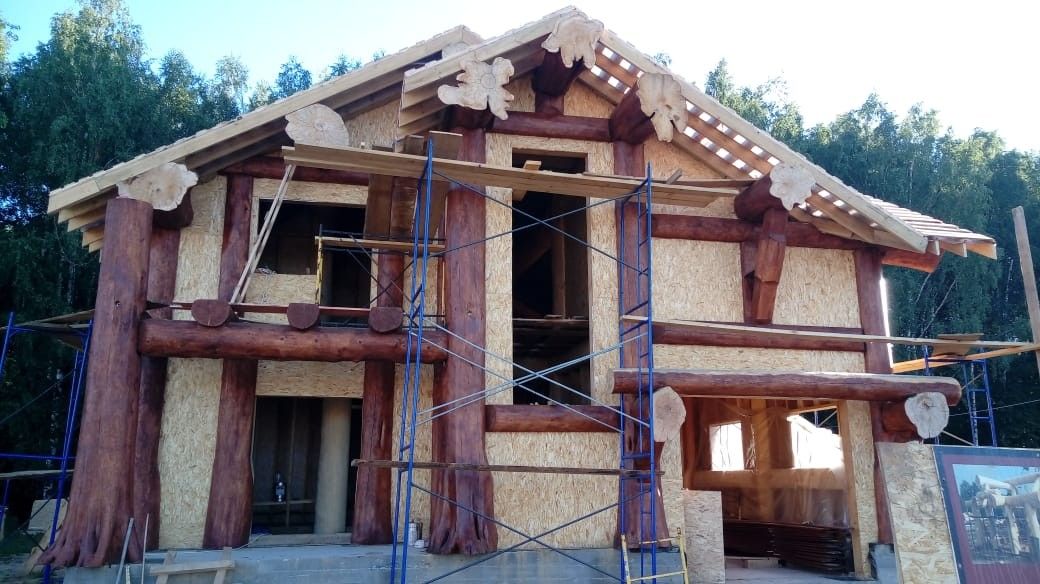

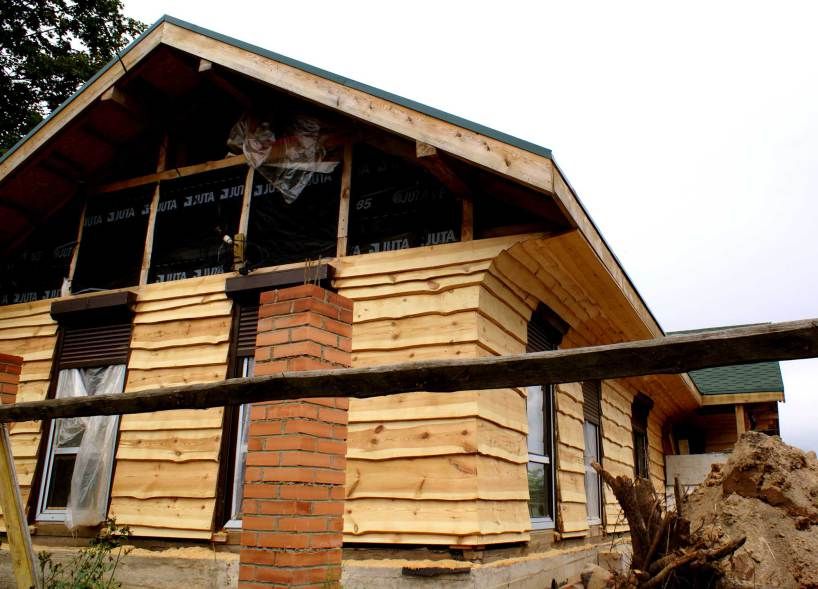

Разнообразие дизайнерских приемов. Технология позволяет заполнять ограждения различными материалами. Так может быть реализована кладка из камня, использованы деревянные элементы. Это позволяет применять различные дизайнерские приемы. Например сочетание бревен и плоских стен придаст интерьеру уникальный вид и стиль, а сложные конструкции крыши станут интересным приемом при оформлении интерьера вашего дома.

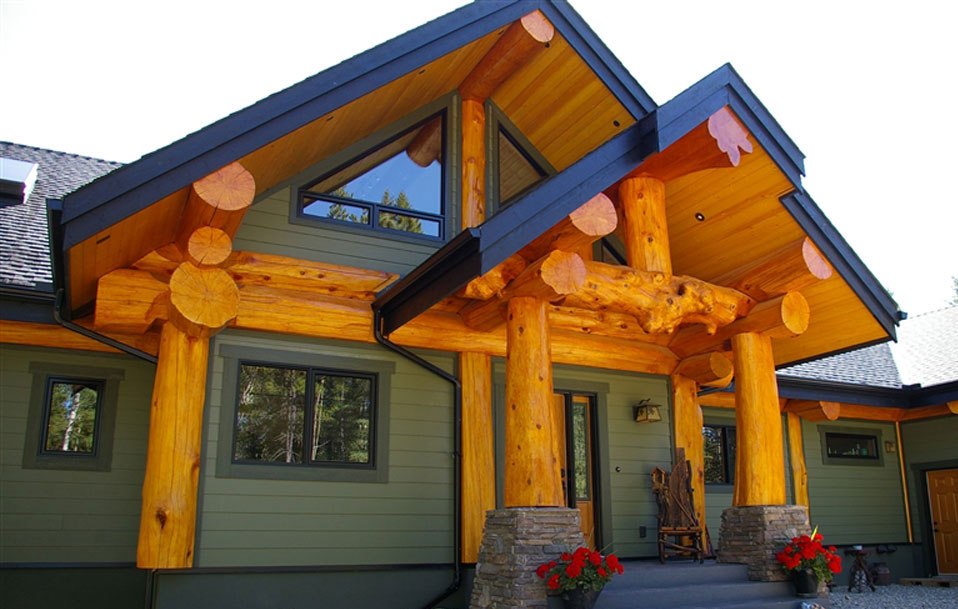

Сложная и выразительная архитектура. Каркас можно поставить таким образом, чтобы сформировать любую фигурку – шестигранник либо круг. Выносы бревна можно дополнить декоративной резьбой и таким образом подчеркнуть вкус владельца и его виденье красоты.

Нет усадки. Каркасно-бревенчатые дома фактически не имеют усадки поскольку несущие элементы из дерева устанавливаются вертикально. Это позволяет сделать так, чтобы оконные и дверные проемы не «повело», полы не перекосило, а конструкции крыши не потерпели никаких изменений, что случается с «классическим» срубом. Все это позволяет сократить сроки стройки и сразу же заниматься отделочными работами.

Долгий срок службы. Каркасно-бревенчатые дома и постройки из сруба имеют приблизительно схожий срок службы, составляющий около 80-100 лет. Однако следует учитывать, что ремонт стен в срубе весьма сложная и дорогая процедура, влекущая замену венцов. А вот каркасный дом, построенный из бревен, намного более ремонтопригоден.

Относительная легкость всей конструкции. Плюс заключается в том, что дома, построенные по данной технологии, не требуют сложного и дорого фундамента. Чаще всего здание можно возвести на ленточном фундаменте.

Процесс строительства

Постройка дома требует выбора качественного материала, для чего стоит выбирать лес, достигший возраста в 70-90 лет. Выбирать стоит только крупные бревна, которые впоследствии оцилиндровывают, делая венцы для сруба.

Постройка фундамента

Небольшая масса каркасных домов позволяет ставить их на мелкозаглубленные ленточные фундаменты. В случае, когда вам нужен подвал, фундамент можно углубить. Если же у вас на участке высокое расположение грунтовых вод или грунт слабый, то стоит отдавать предпочтение фундаментам в виде монолитной плиты или свай.

Канадская чаша

Исходя из планируемой линии расположения стен, сквозь слой гидроизоляции с помощью анкеров к основанию здания закрепляются брусовые стойки без обвязки снизу. Используется материал из лиственницы с размерами 400 на 150 миллиметров. После монтируются стройки из бревна, закрепляемые раскосами. Далее происходит связка столбов каркаса при помощи бревен верхней обвязки. После чего можно начинать возводить кровлю. Балки соединяются над эркерами с помощью стесывания концов на клин, формируя тем самым форму крюка, прикрепляемого к столбу уголками.

Сборка каркаса

Фиксируются по вертикали соединения элементов каркаса, используя продолговатые шурупы-глухари или резьбовые шпильки. По горизонтали используются саморезы и стальные пластины. Между столбиками монтируют утеплитель, а обивка выполняется с помощью листового материала, например плит ОСБ.

Каркас из бревен

Когда возводят каркасный дом из бревен, применяют самые разнообразные виды соединения для элементов из дерева. В ходе процесса сборки требуется щепетильный подход в ходе подгонки элементов друг к другу. Таким образом уменьшают продуваемость стыков не используя дополнительного уплотнения.

На самой стройплощадке на боковой стороне стоек опоры и бревен обвязки формируют затесы, имеющие ширину в триста миллиметров, облегчающие процесс герметизации зон стыковки наружных ограждений и самого каркаса, а также последующего монтажа окон и дверей.

Важные моменты

Комфортное проживание в каркасном доме с брусом может быть достигнуто только при возведении такого здания руками профессиональных строителей. Построить подобный дом без ошибок и погрешностей весьма непросто. Это эксклюзив, при том не только в архитектурном плане, но также и исходя из технологии строительства. Стоимость такого дома намного выше средней. Однако отдав предпочтение такой конструкции вы не прогадаете, получив в итоге весьма красивый, теплый и надежный каркасно-бревенчатый дом.

Какие отличия бревенчатого дома от каркасного::EPLAN.HOUSE

Что же лучше — бревенчатый или каркасный дом?

Срубы строят на Руси издавна, поскольку лес всегда рос под боком и доставлять бревна можно было на санях. Другого материала для строительства не было в достатке, в отличие от нашего времени, поэтому выбора не было, приходилось строить только такие дома. Кроме того у большинства жителей были весьма примитивные инструменты для обработки древесины. В основном, все делалось топором. А для каркасного дома, такого, как строили еще 500 лет назад, нужны были долота, коловороты и другие инструменты.

Для современных домов также нужны и гвозди. В России специалисты гвоздари известны с XIII века. Изначально, производство гвоздей было ручным и дорогостоящим — в ту пору за горсть гвоздей давали целого барана. Кузнецы вручную ковали их как для строительства, так и для крепления подков к копытам лошадей. В России проволочные гвозди в массовом масштабе начали производить с 1872 года. А в Америке в начале этого же века. Кирпич был дорогой, а других материалов не было.

Но и в наше время, сруб это единственно возможный вид дома, который можно построить в тайге, вдали от дорог.

Но так ли срубы или дома из бруса хороши? Давайте разберемся.

Вид спереди «Лесной цветок»

Красота и дизайн сруба

Бревенчатый дом красив снаружи, внутри же однообразен и его внутренний дизайн на любителя. Везде, в каждой комнате и даже в ванной бревна, бревна, бревна. .. Трубы и провода видны на стенах. Мебель трудно подобрать, чтобы выглядело гармонично. Современная техника смотрится на фоне бревенчатых стен, как бельмо на глазу. Практически невозможно поменять планировку, если изменился состав семьи или ваши вкусы.

Красота и дизайн каркасного дома

Каркасный дом может выглядеть как угодно: кирпичным, каменным, бревенчатым или брусовым. Его можно оштукатурить и покрасить в любой цвет. Внутри можно выполнить дизайн интерьера в любом стиле. Провода и трубы спрятаны в стены. При необходимости, можно легко изменить планировку и даже сделать пристройку без больших финансовых вложений.

Гибкость планировки бревенчатого дома

В доме из бруса или в срубе довольно сложно сделать удобную планировку комнат, поскольку стены на разных этажах должны быть расположены одна над другой, в результате планировка второго этажа почти полностью повторяет планировку первого.

Не правда ли второй этаж больше напоминает общежитие для глухих — спальни разделяет только узкая стеночка толщиной 10-15 см, хорошо проводящая все звуки.

Планировка каркасного дома

Сравните с планировками каркасных домов.

Обратите внимание на спальни — ни одна не имеет общей стены, а хозяйская спальня либо на другом этаже, либо в другой половине дома.

Первоначально такая планировка была вызвана тем, что внутри внутренних каркасных стен не укладывался утеплитель для экономии строительства, а утеплитель — хороший звукоизолятор. Также посмотрите, что не под всеми стенами второго этажа есть стены на первом этаже.

Стоимость строительства бревенчатого дома

• Доставка бревен на участок требует большего количества грузовиков, из-за цилиндрической формы бревна, кроме того бревна чаще везут с корой, чтобы обрабатывать на месте, потом отходы нужно вывозить, что влечет дополнительные расходы. Из-за большого веса бревен для строительства дома требуется больше плотников, а значит расходы на оплату труда и на их проживание на время строительства выше. Бревенчатый дом должен отстояться около года — чаще всего без присмотра, за это время есть риск, что что-нибудь с ним случится. Для бревенчатого дома требуется больее мощный фундамент.

Стоимость строительства каркасного дома

Большую часть досок можно заказать на лесопилке в размер стоек, что сократит время строительства и легкость в погрузочно-разгрузочных работах и в переноске в процессе строительства. Дом строится быстро, меньшим количеством плотников. В него можно заезжать сразу после окончания строительства.

Отличные планировки домов и недорогое строительство каркасного дома это лучшее соотношение цена-качество.

Фундамент бревенчатого дома

Фундамент для любого дома чаще всего строится из бетона с использованием арматуры на одинаковой глубине, зависящей от глубины промерзания грунта в данном районе. Толщина стен фундамента, толщина плиты и количество арматуры зависят от веса дома, если сравнивать один и тот же участок. Поскольку бревенчатый дом в несколько раз тяжелее каркасного дома, то и фундамент должен быть более мощным, чтобы выдержать все нагрузки от веса дома. Лента укладывается под ВСЕМИ несущими стенами бревенчатого дома. Поэтому чаще всего делают ленточный фундамент неглубокого заложения. Фундаментная плита (или ленточный фундамент с полами по грунту) не очень хорош для деревянных домов, так как высота расположения деревянных конструкций над уровнем земли получается слишком низкой, что вызывает быстрое гниение нижних венцов дома.

Фундамент для каркасного дома

При прочих равных условиях, фундамент каркасного дома несет на себе меньший вес, поэтому его часто делают не только из бетона, но и на винтовых сваях, ростверке и даже по системе постоянного деревянного фундамента (то есть тоже каркасный). Толщина стены фундамента под каркасный дом не превышает 25 см, а под внутренними несущими стенами делают только бетонную подошву, чтобы потом на нее опереть либо столбы, либо деревянные каркасные стены. Такой фундамент стоит почти в два раза дешевле, чем аналогичный фундамент под бревенчатый дом. Это означает, что там где вы вынуждены будете строить мелкозаглубленный фундамент для бревенчатого дома, за те же деньги вы сможете построить подвал для каркасного дома, получив дополнительное помещение под всем или почти всем домом.

Расходы на отопление бревенчатого дома

При толщине бревна 25 см, толщина стены получается не более 20 см, что при высокой теплопроводности древесины приводит к существенным потерям тепла через всю площадь наружных стен. Деревянные дома из сосны и ели плотностью 500 кг/м3 , конструкционный , теплопроводность в сухом состоянии = 0,09 Вт/м°C, реальная теплопроводность при условиях эксплуатации Б = 0,18 Вт/м°C.

Основная толщина стен для срубов и домов из бруса находится в диапазоне 21-28 см.

Реальное сопротивление теплопередаче такой стены в условиях эксплуатации Б вместе с отделкой вагонкой, блокхаусом и т.д. будет: стена 21-28 см = 1,3 — 2,0 м2.оС/Вт. Тепло уходит через стыки бревен особенно сильно.

Пока сруб оседает, нужно снова и снова конопатить стены, а это стоит десятки тысяч. Да и после усадки раз в несколько лет надо опять конопатить. Ветер выдувает, птицы вытаскивают конопатку из щелей, а почему бы и нет! А уж сколько лет подряд нужно подправлять двери и окна, которые, то заедают, то не закрываются. Спросите владельцев новых двух-трех летних домов.

Расходы на отопление каркасного дома

Обычно каркасные стен строятся из досок шириной 150 мм, и не смотря на меньшую толщину стены каркасного дома в сравнении с толщиной стены бревенчатого дома он получается намного теплее. В каркасном доме в качестве утеплителя, обычно используются различные ваты — минеральная или целлюлозная, плотность которых всего около 60 кг на кубический метр, а теплопроводность всего около 0,04 кВт/м². Срок службы утеплителей превышает 30 лет. Кроме обычных каркасных домов можно построить еще более теплые дома из SIP панелей с утеплителем из пенополистирола или каркасный дом с двойными стойками, например, ДОК или «Арктические стены».

Обшивку стен, потолка и крыши делают настолько монолитной, что у тепла мало шансов улизнуть из дома через щели. На сегодняшний день это один из самых теплых типов домов.

Голубой цвет показывает, что стены снаружи холодные, значит тепло не уходит из дома. Красный цвет показывает, что эта часть стены не очень холодная, то есть пропускает немного тепла. Желтый цвет показывает части стены наиболее теплые, в этих местах уходит тепло больше всего. Окна яркий тому пример. На фото каркасного дома снизу показаны стены из каркаса толщиной 98 мм, утепленного минеральной ватой. (Этот тип каркасной конструкции называют Conventional Home, то есть стандартный дом)

В нашем каталоге можете посмотреть проекты домов из SIP панелей и проекты домов по каркасной технологии с толщиной стен 100 и 150 мм. Для облицовки кирпичом подходят стены 100 мм с дополнительным наружным утеплением. Проекты домов с кирпичными стенами выглядят как кирпичные дома. Остальные дома со стенами 150 мм.

Русская печь в бревенчатом доме в Архангельске

Заказать проект у архитектора или у строительной компании?

Как построить недорого качественный дом?

Купить дом или построить новый?

Кабина | Проекты домов с деревянным каркасом

КАБИНА

СЕРИЯ

КАБИНА

СЕРИЯ

СЕРИЯ

КАБИНА

Интегрированная серия

КАБИНА

BURKE • ФЕРМА • KIRSCH • LAKE COTTAGE • MARSHAL • METRO • MICRO • OLIVE • YOUNT

• Добавление или вычитание квадратных метров (см. оранжевые стрелки)
• Добавить гардеробную в главную спальню
• Добавить подъезд к гаражу
• Включить подвал для дополнительных квадратных метров
• Убрать камины или заменить дровяную печь
• Превратить офис на втором этаже в офис спальня
• Снять крыльцо
• Переделать элементы экстерьера

Хотите осмотреться?

ПОПРОБУЙТЕ ЭТУ ИНТЕРАКТИВНУЮ МОДЕЛЬ

Загляните за кулисы.

ПОСМОТРИТЕ, ЧТО НАША ЭКИПАЖ СТРОИТ КАБИНУ

Хижина представляет собой небольшой деревянный каркас с главной спальней на первом этаже и мансардой с одной спальней.

Как и во всех наших домах, существует множество гибких вариантов.

Квадратные метры можно увеличить, расширив большую комнату или входы. Мансарда может быть преобразована в дом с двумя спальнями. Внешние веранды и крыши могут быть сильно изменены в соответствии с вашим вкусом и характеристиками участка.

Хижина представляет собой небольшой деревянный каркас с главной спальней на первом этаже и мансардой с одной спальней.

Как и во всех наших домах, существует множество гибких вариантов.

Квадратные метры можно увеличить, расширив большую комнату или входы. Мансарда может быть преобразована в дом с двумя спальнями. Внешние веранды и крыши могут быть сильно изменены в соответствии с вашим вкусом и характеристиками участка.

Эта хижина живет в городе, работающем на солнечной энергии.

Хотите посетить другие, которые мы построили?

Интерьер каюты плавно перетекает из основного крытого входа в камбуз с островком, выходящим на большую комнату и столовую. Пройдите за угол мимо гостевой ванной, чтобы войти в главную спальню.

Большая изогнутая деревянная балка с четырьмя опорами находится между кухней и большой комнатой, поддерживая чердак наверху. Потолок кухни открыт, чтобы показать балки пола наверху.

Потолок большой комнаты подчеркнут двумя фермами с высокими воротами. Выбор потолка с язычком и канавкой может добавить контраста архитектуре.

Чердак наверху украшен столярными изделиями, особенно в верхней части изгиба, обращенного к большой комнате.

От этого изгиба назад через чердак идет ряд соединительных прогонов, привязанных ко второму изгибу (у входа в гостевую спальню) и продолжающихся в гостевую спальню. Слуховые окна с навесом и/или фронтоном добавляют детали к многоскатному потолку и обеспечивают вид и свет.

Нашим стандартом для внутренней древесины является восточная белая сосна, которая может быть окрашена в различные тона.

Снаружи кабина представляет собой низкопрофильный деревянный каркас с элементами традиционного дизайна. Его внешние особенности делают его подходящим для интеграции с высокими деревьями, горами или пригородным районом.

Основная масса этого деревянного каркасного дома сконструирована под традиционной двускатной крышей. Комбинация слуховых окон навеса и фронтона добавляет окна на мансарду второго этажа и обрамляет несколько входов и открытых площадок.

Наружные веранды спроектированы так, чтобы их можно было использовать на открытом воздухе на уровне земли — они идеально подходят для близлежащего костра или проведения вечеринок на заднем дворе. Крыльцо может быть оформлено в разных стилях с каменными акцентами или без них. Наш стандартный материал для внешней отделки — кедр, но это зависит от вашего местоположения.

На этом веб-сайте представлена ​​самая точная информация о проектах домов и услугах Timberbuilt.

У нас также есть сокращенный каталог, который мы будем рады выслать по вашему запросу, а наш ежеквартальный информационный бюллетень будет держать вас в курсе текущих проектов и новых дизайнов.

Если вы хотите поговорить с нами, свяжитесь с Самантой в нашем офисе по телефону: 716-337-0012 или отправьте ей электронное письмо. Сэм постоянно занята (поэтому, пожалуйста, дайте ей несколько дней, чтобы ответить), но она может ответить на любые вопросы, рассказать вам о шагах нашего процесса и помочь вам понять, подходит ли Timberbuilt для вашего проекта.

Маршал | Проекты деревянных каркасных домов

МАРШАЛ

СЕРИЯ

МАРШАЛ

СЕРИЯ

MARSHAL

BURKE • ДОМ • ДОМ • KIRSCH • LAKE COTTAGE • METRO • MICRO • OLIVE • YOUNT

• Добавить или вычесть площадь в квадратных футах (см. оранжевые стрелки)
• Боковой или парадный вход в зависимости от характеристик помещения
• Добавить вторую спальню над входом
• Добавить кладовую
• Дополнительный нижний уровень

Хотите осмотреться?

ПОПРОБУЙТЕ ЭТУ ИНТЕРАКТИВНУЮ МОДЕЛЬ

Эта конструкция с деревянным каркасом с открытым полом неоднократно получала награды как просторный дом со скромной площадью. Он включает в себя несколько открытых площадок, большой чердак и может изменяться между передним или боковым входом в зависимости от характеристик и стиля участка.

С первым этажом в 1600 квадратных футов этот план был разработан, чтобы чувствовать себя больше, чем цифры. Эта деревянная рама имеет несколько точек расширения и является гибкой.

Маршал разделен на три основные секции. Центральный блок включает в себя большую комнату, столовую и кухню. С одной стороны находится мастер-каюта, а с другой — ваш вход.

В большой комнате много открытых деревянных конструкций. Две большие деревянные арки сидят на столбах между большой комнатой и столовой/кухней, обрамляя транспортный поток, идущий от входа в главную спальню.

Крутой скат крыши 14/12 удерживается двумя фермами и комплектами прогонов, которые идут к высокой оконной стене, обращенной к виду. Потолок с шипами и канавками может добавить много контраста, чтобы выделить деревянные элементы.

Камин (или дровяная печь) находится на стене между большой комнатой и главной спальней.

Главная спальня обрамлена двумя фермами и соединительными прогонами с низкопрофильным мансардным навесом, который поднимает окна для максимального обзора.

Сторона входа открыта на чердак с высоким коньком. Деревянные потолочные балки выступают через стену ванной комнаты и добавляют интерес сверху и снизу.

Чердак достаточно глубокий, чтобы разместить две кровати, и при этом обеспечить уединение снизу.

Возможна полностью закрытая спальня над входом. Чердак предлагает близкое взаимодействие с врезными и шиповыми столярными изделиями на двух изгибах и позволяет любоваться видом на большую комнату и прихожую.

Также возможен выход в подвал, где можно добавить несколько спален и жилую площадь.

Посмотрите на несколько построенных нами маршалов.

Внешний вид этого деревянного каркаса имеет традиционные элементы дизайна с двускатной крышей над каждой из трех основных секций дома. Низкопрофильные мансардные окна расположены по обеим сторонам от входа, пропуская свет на чердак и лестницу.

Еще одно маленькое слуховое окно расположено на двускатной крыше над главной спальней, увеличивая высоту окон со стороны обзора. Под ним надбровная крыша прорезает свет в (необязательно) дневной подвал.

Подъезды могут быть сконфигурированы разными способами со стороны входа. Шатровая крыша с передним входом работает, как и фронтон с боковым входом. Стойки из раскосного дерева несут нагрузку на любые крытые веранды.

Система палуб со стороны обзора сочетает в себе крытую (а иногда и экранированную) веранду с открытой верандой за пределами большого зала. Могут быть включены несколько вариантов крепления и каркаса, и все они имеют открытые пиломатериалы и столярные изделия.

Оба торца центроплана имеют глубокие свесы, под которыми закреплены кедровые фермы.

Как и все наши деревянные каркасы, мы устанавливаем высокоэффективные SIP-панели для стен и крыши.
