Собираем ручную бетономешалку своими руками из старого велосипеда

Механическая или электрическая бетономешалка?

Как и любое другое оборудование, бетономешалки, основное предназначение которых видно из самого названия, могут работать, как в ручном режиме, так и от источника электроснабжения. Наиболее востребованной, особенно если разговор касается крупных строительных объектов, является электрическая бетономешалка, имеющая целый ряд преимуществ. В их числе можно выделить следующее:

1. Бетономешалки, работающие от электропривода, являются более производительными.
2. Качество производимого бетона значительно отличается в лучшую сторону от того раствора, который изготавливается вручную.
3. Значительно увеличивается скорость ремонтно-строительных работ.
4. Для производства бетона не требуется больших физических затрат.

Механическая бетономешалка, работающая от ручного привода, в свою очередь, также имеет одно главное преимущество: с ее помощью можно мешать бетон на строительном объекте, где еще не организовано электроснабжение. К тому же она является менее дорогостоящей и позволяет экономить на электроэнергии. Если на вашем объекте налажено качественное электроснабжение или в будущем предстоят серьезные объемы работ, лучшим вариантом будет купить электрическую бетономешалку. В противном случае советуем купить или изготовить самостоятельно механическое устройство.

Принцип работы и главные элементы конструкции

Бетономешалка имеет простой принцип действия. Составные части раствора смешиваются при вращении центрального бака вокруг своей оси. Смешивание ингредиентов бетонной смеси происходит в бочке, которая, в зависимости от производительности устройства, может иметь различные размеры. Внутри неё располагается смешивающая гребенка, а для засыпки сыпучих элементов, заливки воды и слива готовой смеси используются двери или технологические отверстия.

Бочка крепится к раме, которая представляет собой устойчивую конструкцию, изготовленную из металлических уголков, трубы и арматуры. Для более плавного вращения бочки и увеличения срока службы узлов устройства используются подшипники, расположенные в корпусе. Электрическая бетономешалка имеет те же конструктивные элементы, к которым добавляется электрический двигатель, обеспечивающий вращение.

Ручная бетономешалка — этапы изготовления

Теперь мы поэтапно рассмотрим весь процесс изготовления бетономешалки своими руками.

Первым этапом является разметка, которая заключается в правильном выборе центра бочки. Это можно сделать при помощи обычной строительной рулетки. В том случае, если бетономешалка будет работать под наклоном, отверстия крепления бочки должны быть расположены на окружности максимального диаметра, для того, чтобы максимально разгрузить центральную зону дна.

Из отходов металлических конструкций делаем ножки и раму нашего устройства.

Соединяем элементы конструкции между собой при помощи сварки. В дополнение используем стандартные метизы. При этом очень важно не забыть о применении шайб и герметизирующих прокладок.

Вращение бетономешалки будет производиться за счет элементов, взятых с велосипеда, пришедшего в негодность. Нам, в частности, понадобятся педаль, шатун, каретка с подшипниками в корпусе и передняя звездочка. Элемент рамы велосипеда крепится к раме бетономешалки, а звездочка прикручивается через центральные отверстия к бочке.

Теперь, когда механическая часть конструкции бетономешалки собрана, можно усложнить конструкцию и вместо рычага присоединить электродвигатель. Можно оставить и в таком виде, приводя устройство в действие путем вращения педали.

В качестве генератора энергии можно использовать электродвигатель различной мощности – в зависимости от предполагаемой производительности устройства. В данном случае используется двигатель от автомобильных дворников.

При выборе двигателя для бетономешалки следует учитывать, в первую очередь, объем емкости (бочки). К примеру, если объем бочки составляет примерно 100 литров, достаточно установить мотор мощностью 600-800 кВт.

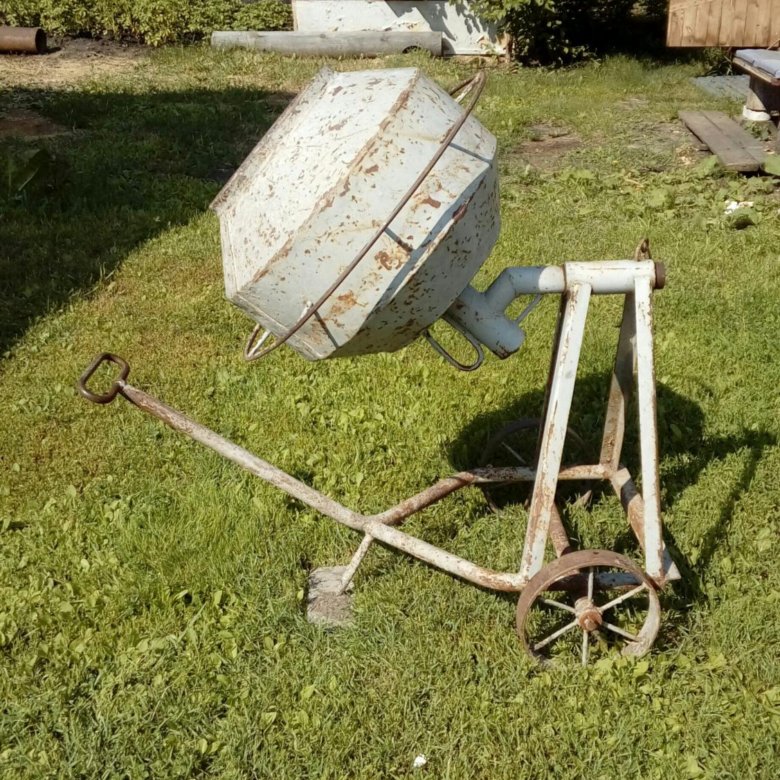

Самодельная бетономешалка, выполненная из подручных средств

В качестве материалов для изготовления ручной бетономешалки в домашних условиях можно использовать любые подручные материалы, которых у каждого хозяина обычно в избытке. В качестве основной емкости можно взять готовую бочку или сварную конструкцию, изготовленную из листового железа, бывшего в употреблении. В этом случае понадобится сварочный аппарат и некоторые навыки выполнения сварочных работ.

Для изготовления рамы бетономешалки прекрасно подойдут старые трубы, уголок или швеллер, которые можно купить на ближайшем пункте приема металлолома или попросить у соседа. Несколько несложных операций, также связанных с использованием сварки, позволят изготовить довольно прочную конструкцию с удобным механизмом вращения.

При монтаже данного устройства придется также продумать вариант дверки для загрузки «полуфабрикатов» и выгрузки готового раствора. Еще на стадии подготовки стоит аккуратно разметить место для будущей двери.

Какой бы объемной не была емкость, в данное технологическое окно должно входить ведро среднего размера. Также стоит побеспокоиться о герметичности и удобном механизме закрывания.

Как вариант, можно рассмотреть еще одну конструкцию бетономешалки, изготовленной своими руками. Емкость для бетона представляет собой несколько сваренных листов железа. Вращение устройства происходит самодельной ручкой, а в момент слива бетонного раствора необходимо зафиксировать бетономешалку в определенном положении, для чего используется специальное устройство, напоминающее обычный шпингалет. Такими ручными бетономешалками пользовались наши деды.

Напоследок пример не ручной, а ножной бетономешалки, в основе конструкции которой лежит велотренажер:

Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами 😉

Рекомендуем другие статьи по теме

Бетономешалка своими руками из бочки в домашних условиях

При строительстве дачного дома, благоустройстве участка и других работах с применением бетона лучшим помощником станет изготовленная своими руками бетономешалка. Покупать агрегат заводской сборки, если не планируется использовать его постоянно и длительно — дорогое удовольствие. А изготовить смеситель для раствора из емкости подходящих размеров доступно каждому домашнему мастеру.

Бетономешалка с ручным приводом

Сделать смеситель для бетона можно из бочки от ГСМ емкостью 100-200 литров, если объем работ велик. Для замешивания небольшого количества раствора подойдет и 2-3-ведерная кастрюля с крышкой или 40-литровый бидон из-под молока, краски и пр.

Основной принцип работы смесителя — переваливание массы раствора внутри емкости под собственной тяжестью. При наличии лопастей или миксера качество перемешивания будет гораздо выше, и потребуется меньше оборотов для достижения результата.

Для изготовлеsния бетономешалки нужны:

• емкость подходящего объема;
• болгарка;
• сварочный аппарат;
• уголок для лопастей;
• швеллер, профтруба или отрезки водопроводных стальных труб;
• подшипники, болты и т.п.

Сооружая бетономешалку из стальной бочки, надо прорезать на ее боковой поверхности лючок для загрузки компонентов и выгрузки раствора. Размеры люка должны быть такими, чтобы в него удобно было засыпать песок или щебень. Вырезанную часть бочки можно использовать как крышку люка, приварив к ней и корпусу бочки петли.

Для уплотнения люка по краю крышки нужно на небольшие болты прикрутить полосу толстой резины (подойдет старый коврик из автомобиля или подобное изделие). Удерживать крышку в закрытом состоянии может примитивная задвижка-шпингалет из прутка толщиной 0,5-1 см.

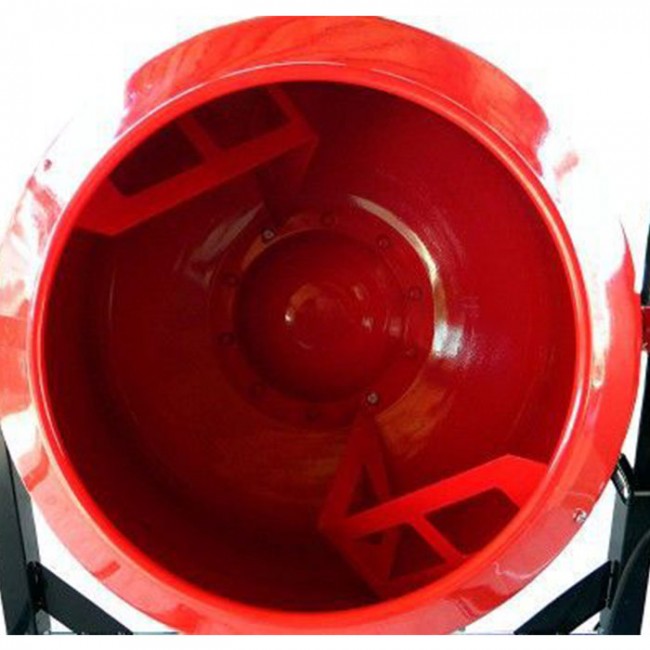

Внутри бочки на ее стенки надо наварить 2-4 лопасти из уголка 5х5 см, располагая их под углом к продольной оси бочки. С внешней стороны емкости в центре днища и крышки бочки приварить 2 небольших отрезка трубы или прутка. Диаметр их должен соответствовать диаметру подшипников, подобранных для изготовления бетономешалки.

Станину для емкости можно сварить из труб, швеллера или другого проката. Конструкция ее может быть любой, но она подразумевает устойчивость агрегата при вращении емкости. Простейший вариант — две А-образные стойки, скрепленные между собой 2-мя продольными отрезками проката. В верхний угол стоек нужно вварить крепления для подшипников.

Через подшипники пропустить концы вала, приваренные к бочке. Для вращения бетономешалки на концы, пропущенные через подшипники, наварить рукоятки удобной длины. Располагаться он должны в противоположном друг другу направлении, что позволит крутить емкость двоим рабочим.

При отсутствии подшипников вал можно закрепить в кольцевом или U-образном гнезде, приваренном наверху стоек. Вращать такую бетономешалку будет тяжелее, чем на подшипниках, но с течением времени вал притрется в гнезде, и вращение станет легче.

По такому же принципу можно соорудить небольшой смеситель из 2-хведерного бачка. Для закрепления его на валу можно просверлить 2 отверстия в противоположных боковых сторонах. Приварить вал к стенкам кастрюли, чтобы емкость вращалась вместе с ним. Внутри кастрюли к валу приварить рамку из отрезков труб или уголка так, чтобы получить внутренний миксер рамного типа. При вращении емкости ком раствора будет разбиваться этой рамкой и качество перемешивания будет достаточно высоким.

Закрепить крышку бачка можно просто: через дужку на крышке продеть кусок прутка или трубы. Концы прутка туго притянуть к ручкам кастрюли. За несколько оборотов вокруг оси раствор будет готов, и крышку можно отвязать для выгрузки бетона.

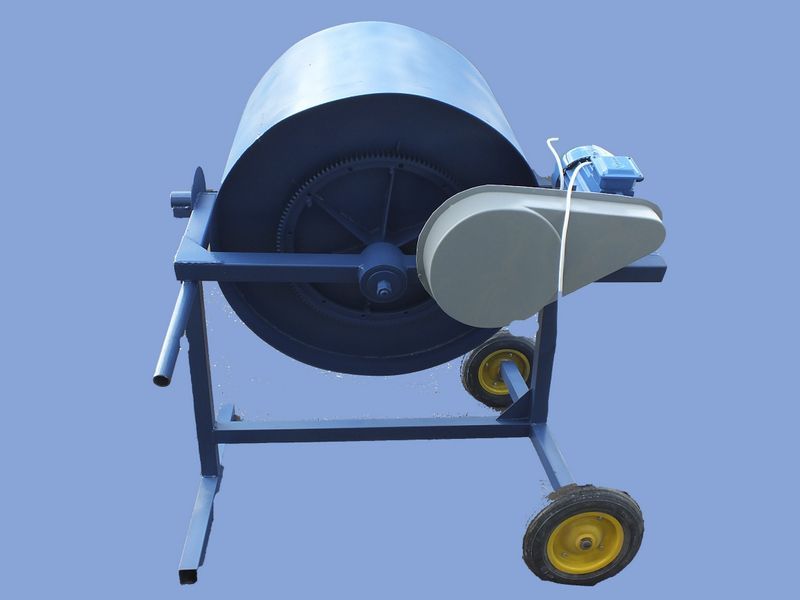

Бетономешалка с электроприводом

Чтобы избежать ручного труда, народные умельцы устанавливают на самодельные бетономешалки электропривод. Для изготовления его нужно немногое:

• электромотор;
• маховики для ременной передачи;
• автомобильный ремень.

Если удастся подобрать двигатель от стиральной машины или другой агрегат со скоростью вращения около 40 оборотов в минуту, то нужно будет только надежно укрепить его на станине так, чтобы маховик, надетый на вал двигателя, находился в одной плоскости с маховиком на валу бочки.

В остальном предыдущая конструкция вполне подходит для применения электропривода. Автомобильный ремень (от привода генератора на ВАЗ, например) нужно натянуть на оба маховика так, чтобы он не проскальзывал при возросшей нагрузке, когда емкость наполнена.

Если скорость вращения у двигателя превышает 40 об/мин., то потребуется установка понижающего редуктора. В приведенной конструкции это может быть маховик большего диаметра, чем тот, что насажен на вал двигателя.

Сделать бетономешалку другой конструкции можно, если приварить на днище емкости отрезок трубы большого диаметра, или колесную ступицу от автомобиля. Внутрь этого цилиндра должен быть впрессован подшипник, который надо насадить на вал двигателя.

Внутренние стенки емкости оборудовать приваренными под углом к оси вращения уголками. Для эффективного смешивания раствора емкость из бочки нужно установить пол углом 45⁰ к поверхности земли.

Удержать ее в таком положении может дополнительный упор, на который потребуется прикрепить 2 ролика или небольших колеса (от детской коляски, старого кресла и пр.). Приводимая двигателем во вращение, бочка будет опираться на эти ролики и в то же время не испытывать затруднений при вращении. Перемешивание раствора осуществляется переваливанием его внутри емкости и под действием лопастей из уголка.

Простота конструкции и доступность материалов для изготовления агрегата — вот основные принципы, по которым создается бетономешалка своими руками. Для однократного использования при постройке дома или надворных построек вполне будет достаточно конструкции с ручным приводом или примитивным электроприводом с ременной передачей.

Более подробную информацию ищите на портале 1stones.ru

Самодельные бетономешалки большого объема. Ручная бетономешалка – механизация тяжелого труда. Достоинства самодельной бетономешалки

Для благоустройства дачного участка часто нужны цементный раствор или бетон. Мастера становятся перед выбором — месить вручную (а это тяжело и неэффективно, поскольку раствор быстро застывает) или приобретать промышленную бетономешалку, что неоправданно при нерегулярных работах. Поэтому многие дачники предпочитают сделать бетономешалку своими руками, так как это несложно и целесообразно.

Принципы смешивания бетона

Всего существуют несколько вариантов замешивания строительного раствора в бетоносмесителе. А именно:

• Гравитационный способ.
• Принудительно-механический.
• Принудительно-вибрационный.
• Комбинированный гравитационно-механический.

Самый простой способ приготовления бетонного раствора — это перемешивание лопатой в неподвижном корыте. Самый неоправданный и некачественный способ. Мало того, что раствор сам по себе быстро застывает, так еще проблематично перемешать смесь до однородной массы.

Иногда мастера размешивают раствор дрелью с насадкой миксера в ведре. Этот вариант несколько лучше, но имеет свои очень серьезные недостатки. В первую очередь, дрель не рассчитана на продолжительную беспрерывную работу, со всеми вытекающими последствиями. Кроме того, технология такого вида замешивания требует постоянного вращения и перемещения инструмента в смеси. Это ненадежно, сложно и утомительно.

Гравитационное перемешивание

При гравитационном способе бадья с раствором расшатывается или переваливается, а раствор сам себя перемешивает. То есть, компоненты самостоятельно перемещаются в ёмкости под воздействием силы тяжести. Качество готовой продукции не очень хорошее и большого объема трудно достичь. Тем не менее многие мастера в бытовых условиях этот вариант смешивания применяют.

Достоинством этого вида смешивания является простота конструкции бетономешалки. Поэтому устройства такого типа часто создаются в гаражах, дачах и на мелких предприятиях.

Принудительно-механический

Принудительно-механический способ является самым простым и распространенным. Его отличительная черта — это неподвижно стоящая ёмкость. Компоненты чаще всего замешиваются механическим приводом в барабане. Барабан может иметь горизонтальное или вертикальное расположение. Суть этого способа наглядно раскрывается на примере использования дрели в ведре.

При ограниченных объемах этот способ может быть оправданным, но имеет свои особенности:

Комбинированный вид смешивания

Многие сделанные самодельные бетономешалки своими руками используют комбинированный способ. Он одновременно объединяет в себе предыдущие два способа и имеет ряд преимуществ:

• Нет необходимости в плотной герметизации узлов вращения, поскольку нет контакта с раствором. Барабан сверху не закрыт.
• Детали конструкций этого типа служат дольше, поскольку механизм надежен и прост.
• Состав компонента может быть любым, вплоть до гравия, щебенки, керамзита и так далее.

Вибрационный способ

В последнее время набирает популярность вибрационный способ приготовления бетона. Этот метод позволяет качественно перемешивать большие объемы смеси и его применяют в случаях, когда надо изготовить железобетонную деталь с отличными и точными эксплуатационными параметрами.

В принципе, вибрационное смешивание может практически идеально перемешать компоненты. Единственное ограничение — это приготовление «тяжелого» раствора. Для использования этого вида перемешивания, требуются значительные энергозатраты. Примерно на двадцать литров смеси нужна мощность вибратора в 1,3 киловатта. В бытовых условиях вместо привода и редуктора используют очень мощный перфоратор. Прижимать патрон нет необходимости, а вибрации должны быть независимыми.

Чертежи и конструкции бетономешалок

Перед началом сборки нужно подготовить рабочий инструмент, определиться с материалами и подготовить емкость необходимого объема. Не рекомендуется подбирать маленькую тару, поскольку в ней раствор может застыть раньше необходимого времени, а если приготовленной смеси окажется недостаточно, то весь процесс придется повторить сначала. Оптимальный объем ёмкости — это двести литров.

Общим требованием является прочность, надежность и устойчивость конструкции. Необходимо максимально ответственно изготавливать подобные сооружения, так как малейший просчет или неаккуратность приведет к поломке или даже к травмам работника.

Простейшая бетономешалка из бидона

В случае экономии электричества и времени можно собрать ручную бетономешалку из обычного молочного бидона. Весь процесс сборки занимает несколько часов и самый ответственный момент — это сварка рамы. Немного терпения — и простое гравитационное бетоносмесительное оборудование готово.

Для изготовления этой бетономешалки потребуется, собственно бидон или другая похожая ёмкость, несколько труб или толстых прутьев.

Несмотря на простоту конструкции, в бидоне можно перемешивать даже сухой концентрат для стяжки. Ось внутри бидона рассекает смесь при вращении.

Порядок действий:

Муфту можно не использовать, тем самым еще больше упростив конструкцию. Вместо муфт можно вырезать дугообразные углубления и разместить ось в них. Вращение будет неравномерным и со скрипом, но замесит неплохо. За один цикл работы в сорокалитровом бидоне получают около трёх ведер раствора. Иногда вместо бидона используют бочку. При этом возникает проблема как фиксировать крышку. Этот вопрос оригинально решается, если ручки прикрепить к бочке без крышки на разных уровнях. Один конец ручки около днища, другой — около верха. В итоге ёмкость размещается под тупым углом по отношению к поверхности земли и раствор не выливается при вращении. Но качество замеса при таком способе страдает.

Бетономешалка из бочки

Самодельная бетономешалка своими руками из бочки способна заменить заводскую модель и смешать равномерную хорошую смесь. Все материалы, необходимые для сборки, можно найти в гараже или дачном участке. Агрегат может быть как с ручным приводом, так и механическим.

Перечень необходимых деталей для сборки:

Из инструментов нужны болгарка, чтобы разрезать метал, и сварочный аппарат для прочного соединения деталей.

После подготовительных работ вопрос как сделать своими руками бетономешалку, уже не вопрос.

Сначала центруется бочка и сажается на ось. Затем конструируются внутренние элементы, которые будут помогать перемешивать бетон.

При помощи дрели или сварочного прибора в вверху и внизу бочки просверливаются два отверстия. Через них протягивается металлическая ось диаметром тридцать миллиметров, и эта конструкция плотно сваривается. Таким образом, вал и бадья надежно прикреплены друг к другу.

В центре бочки вдоль длинного края вырезается прямоугольник. Он будет люком для засыпки компонентов раствора. Ориентировочные размеры люка составляют примерно девяносто на тридцать сантиметров. В случае маленького люка им будет неудобно пользоваться. А если его сделать слишком большим, то прочность конструкции снизится.

Из металлического квадрата конструируют лопасти и крепят в бочке. Одна сторона приваривается к стенке, а другая — к оси. Для хорошего перемешивания хватает четыре или пять лопастей, равномерно расположенных внутри бочки.

Прямоугольник, полученный от вырезания люка, приваривается к петлям, которые крепятся к бочке. В результате должен получиться закрываемый люк. После чего к крышке люка присоединяют защелку или фиксатор. Главной задачей крышки является не раскрыться во время работы устройства.

Затем сваривается рама. К длинному швеллеру приваривается второй длиною пятьдесят миллиметров. То же самое делается и со второй опорой.

К другому краю швеллера приваривается труба, в которую будет вставляться ось бетономешалки.

Затем когда металлическая ось заходит во втулки, с обоих концов привариваются стопорные кольца. Их роль выполняют толстые шайбы из металла.

После чего приваривается руль к одному из краёв оси.

Если собирается электрическая модель, то необходимо собрать и подключить соответствующий узел, состоящий из мотора и приводной системы.

Хитрости эксплуатации самодельных устройств

По принципу действия самодельные бетономешалки похожи на промышленные образцы и выполняют те же функции. Но для получения комфорта домашние устройства надо немного по-другому эксплуатировать.

Советы при работе:

При сборке и эксплуатации самодельных конструкций нельзя забывать про соблюдение техники безопасности. Это касается правил работы с электроинструментом и обычным инвентарём. Выполнение привычных несложных инструкций предотвратит неприятные ситуации и позволит избежать травмирование.

В строительном деле, начиная от закладки фундамента будущей постройки, внутренней отделки и возведения стен, ключевым строительным материалом является именно бетонная смесь, а от качества напрямую зависит прочность и долговечность возводимых зданий. Что касается определения, то бетон – это материал, получаемый из смеси цемента, воды, песка и щебня, который имеет свойство превращаться в прочный камень при застывании, и как раз от правильно подобранного количества составных частей и качественного перемешивания зависит твердость и долговечность данного материала. И если выполнение первого пункта целиком и полностью взведено на плечи инициатора данного строительного действа, то последнее — смешивание, лучше предоставить специальной машине, именуемой бетономешалкой. В данной статье, помимо прочего, рассказывается, как изготовить бетономешалку своими руками , если финансы или личные предпочтения не разрешают вам приобрести данную технику в магазине или взять в аренду.

Интересный факт: Впервые бетон изготовили в Древней Месопотамии много тысяч лет назад. Он использовался на протяжении трех тысяч лет, утратив первичный рецепт изготовления после падения Римской империи.

Предварительная подготовка.

В первую очередь, перед началом создания собственной бетономешалки, предварительно оцените объем запланированных работ. Если объем работ незначительный, например укрепление уже существующих конструкций, то задумайтесь, имеет ли смысл тратить свое время и силы на создание подобного устройства, или же лучше использовать старые добрые ведро и дрель миксера. Или же наоборот, если Вы планируете строительство жилого здания внушительных размеров, то не лучше ли будет взять в аренду специальную строительную технику, чем затрачивать усилия на создание самодельной альтернативы.

Полезный совет: На этапе планирования определитесь, какой именно бетонный состав необходим вам для вашего строительства. Исходя из этого, вы можете рассчитать время, требуемое на смешивание вплоть до момента его застывания. Будет невероятно обидно, если вы, решив уйти на заслуженный перерыв, по возвращении обнаружите в бетономешалке застывший камень.

Если же, после составления плана предстоящих работ, Вы сочли необходимым создание самодельной бетоносмесительной машины, то давайте не будем тратить времени и приступим к работе.

Классификации:

Для начала разберем общий принцип работы бетономешалок с целью более наглядно изобразить процессы, протекающие внутри данного механизма. Это поможет определиться с выбором машины, исходя из поставленных Вами задач.

Существует четыре способа смешивания и последующего получения бетонного раствора :

• Механический – способ, сочетающий в себе ведро, миксер и физическую силу, о котором уже рассказывалось ранее. В нашем случае игнорируемый.
• Гравитационный – тип замешивания, в котором раствор, исходя из названия, поддается воздействию гравитации, находясь в движущейся емкости постоянно вращается и падает, и при этом перемешиваясь. Данный способ замешивания дает удовлетворительный результат и не подходит для производства больших объемов бетонной смеси.
• Вибрационный – способ, применяемый в промышленности, поскольку выдает наилучший результат. Из бетона, смешанного вибрационным способом, стоят самые прочные конструкции. Он основан на принципе вибрации мешающего миксера – в емкость, в центре которой располагается вибрирующий элемент, заливается бетонная смесь, после чего миксер создает в густеющей массе вибрационные волны, перемешивающие раствор. Способ действенный, но энергетически затратный, а строительство бетономешалки подобного вида отнимет у вас больше времени, чем постройка гравитационной или механической альтернативы.
• Комбинированный – сочетает в себе элементы от двух предыдущих способов смешивания. Процесс создания бетономешалки данной классификации еще сложнее, чем вибрационной, поскольку это – тоже самое, только при этом емкость еще и движется.

Поскольку многие домашние мастера желают создать бетоносмесительную машину, не затрачивая больших денежных сумм, мы рассмотрим два варианта создания данного аппарата – ручного, работающего с помощью физической силы своего владельца, и электрического. Оба эти варианта классифицируются как гравитационные.

Полезный совет: Создавая бетономешалку с ручным приводом, учтите объем работ и собственные физические возможности. В машине не будет толку, если вы не сумеете сдвинуть ее с места, тем самым размешав застывающий состав.

Бетономешалка с ручным приводом.

Смеситель, используемый еще нашими далекими предками, состоит из емкости необходимого вами объема, например железной бочки объемом от ста литров, закрытой с двух сторон (или большого бидона), рычага, при воздействии на который бочка бы начинала вращаться. Так же необходимым элементом является каркас, на котором вся конструкция прочно расположится. Вот алгоритм действий, описывающий способ изготовления данного механизма:

1. В первую очередь, высверлите отверстия , в котором разместится движущий вал . Обязательно установите фланцы с подшипниками к местам соединений – это предотвратит повреждение емкости.
2. Затем расположите основу и вырежете в металлической емкости крышку , через которую внутрь будет подаваться смесь и выливаться готовый бетон (если таковой уже не предусмотрено конструкцией, как в случае с бидоном). Для этого в бочке следует вырезать люк, после чего закрепить откинутую часть на железные петли, подобно тем, что устанавливаются на двери и окна. Не рекомендуется расширять люк до размеров футбольного поля, равно как и не надо доходить до крайностей, главное не забыть поставить защелку или иного рода ограничитель, чтобы бетон не разливался по двору во время вращения механизма.
3. Разместите приводной вал под углом в тридцать градусов и установите всю конструкцию на прочный металлический каркас , способный обеспечить бетономешалке неподвижность и желательно, для дополнительной перестраховки, вкопанный в землю.

Помните, что вам самим придется приводить механизм в движение, поэтому позаботьтесь о том, чтобы вал был размещен на подходящей для вас высоте, и чтобы его было удобно вращать. На данном этапе постройка ручной гравитационной бетономешалки завершается. Теперь перейдем к созданию устройства посложнее, однако, способного освободить владельца от изнуряющих тягот физического труда.

Полезный совет: При работе с бетономешалкой не забудьте надеть средства индивидуальной защиты и соблюдайте технику безопасности. Перед началом работ убедитесь, что механизм надежно закреплен и должным образом подготовлен к выполнению возложенных на него задач. Управляя бетономешалкой вручную адекватно оценивайте силы чтобы не потянуть мышцы и не надорваться.

Электрическая бетономешалка.

В процессе создания электрической гравитационной бетономешалки нам понадобится электромотор . Извлечь данное устройство из старой стиральной машины или иной другой техники, главное, чтобы он мог обеспечить необходимую скорость вращения приводного вала, а именно не более сорока восьми оборотов в минуту, при этом не перегреваясь и не разрушая другие элементы конструкции. Не забудьте снабдить мотор приводными ремнями и проверить электропроводку на наличие повреждений – станет обидно, если после завершения создания бетономешалки выяснится, что в моторе перегорели провода, и придется все разбирать.

Помимо мотора нам понадобятся:

• Металлическая емкость необходимого объема.
• Движущий вал
• Зубчатый венец, помещаемый на дно емкости
• Подшипники и шестерни
• Металлический каркас, способный выдержать полный вес механизма
• Сварочный аппарат
• Винтовые лопасти для перемешивания
• Гайки, болты и прочие расходные материалы

Принцип создания электрической бетономешалки схож с процессом постройки ручной, однако вместо физической силы необходимую работу выполнит мотор, подсоединенный к движущему валу при помощи приводных ремней. Ниже приведен алгоритм действий:

1. Просверлите отверстия с двух сторон металлической бадьи, чтобы впоследствии соединить барабан с движущим валом.
2. Установите люк по тому же принципу, что и для бетономешалки с ручным приводом.
3. Приварите зубчатый венец к дну емкости и прикрепите шестерни, создав тем самым механизм, передающий крутящий момент от двигателя к валу и лопастям.
4. Вставьте в кусок трубы подшипник с большим диаметром, приварите ее к емкости, а затем соедините движущий вал с электромотором, а так же не забудьте о винтовых лопастях.
5. Создайте опорную конструкцию достаточной прочности, чтобы она могла выдержать вес механизма и бетона, который будет мешаться внутри. Для более продуктивной работы следует так же оборудовать механизм поворотным устройством.

В заключении необходимо отметить, что в качестве металлической емкости сойдет любое подходящее под Ваши запросы сырье, например газовый баллон или железнодорожная цистерна. Грамотно подходите к процессу производства бетона, учитывайте особенности создаваемых Вами конструкций, а так же не забывайте вручную проверять качество смеси, поскольку любая машина может дать сбой и вызвать ненужные осложнения, а пытливый человеческий глаз, внимательность и концентрация способны превратить рутинную работу в непревзойденный шедевр. Желаем вам удачи в домашнем строительстве и, во время работы, не забывайте соблюдать технику безопасности.

Строительство очень часто связано с постоянным использованием большого количества бетона, замешивание которого требует не только больших затрат физической силы, но столь дорого времени.

Облегчить, а вернее решить эту проблему позволит сооружение самодельной бетономешалки, устройства позволяющего просто и быстро приготовить необходимое количество смеси в нужных пропорциях и необходимой консистенции.

Вопрос конструирования самодельной бетономешалки в принципе упирается в очень простое техническое задание построить:

1. простое по конструкции, с наименьшим количеством деталей и соединений устройство;
2. используя при этом подручные, максимально доступные или просто малоценные детали и механизмы;
3. надежное и неприхотливое в работе, в том числе с минимальными затратами на ремонт и обслуживание.

При всем многообразии идей и технических решений вопроса приготовления бетона все конструкции бетоносмесителей в принципе сводятся к решению простой проблемы – механическому перемешиванию сухой, а после добавления воды и жидкой смеси до получения однородного состава пригодного для дальнейших строительных работ.

Ввиду этого наиболее популярными у мастеров-самодельщиков являются агрегаты, основанные:

• на использовании мускульной силы;
• с использованием электродвигателей и различных редукторов;
• небольшие машины с применением в качестве рабочего органа обычных бытовых электроинструментов.

По своему типу конструкции самодельные бетономешалки можно разделить на следующие группы:

• с использованием гравитационного принципа смешивания – попросту получения однородной массы обычным переворачиванием емкости с цементом и наполнителем, когда под действием силы тяжести смесь неоднократно пересыпается и перемешивается;
• принудительно-механический способ приготовления рабочего бетона – чаще всего это вариант, когда раствор перемешивается в горизонтальной или наклонной емкости с использованием внутреннего миксера. Здесь возможны варианты – либо вращается сам миксер внутри неподвижной бадьи или же вращается вся емкость, с намертво закрепленными лопастями миксера внутри.
• вибрационный метод – способ приготовления бетона в этом случае заключается в замешивании составляющих с помощью помещенного внутрь бадьи вибрационный миксер. Такой миксер-вибратор, создающий достаточно высокую частоту вибрации производит, перемещение цемента и наполнителя.

Вместе с тем из всех рассмотренных типов конструкций для самостоятельного изготовления наиболее подходящими являются первые два типа, поскольку третий вибрационный способ приготовления смеси является наиболее технологичным и энергозатратным.

Приступая к практическому этапу реализации проекта, следует четко представлять какими характеристиками должна обладать конструкция.

В этом первостепенную роль играют:

1. размер рабочей емкости – бадьи;
2. количество и тип узлов содержащих различные вращающие детали;
3. конструкцию агрегата – она должна обеспечивать надежное удержание бадьи, быть устойчивой и одновременно относительно легкой.

Бадья

Вариантов для использования в качестве емкости для приготовления смеси может быть масса:

1. молочные бетоны на 40 литров;
2. газовые баллоны;
3. бочки;

Основным вопросом при выборе материала должно играть его качество, толщина, возможность крепления деталей с помощью электросварки.

Для горизонтального типа расположения емкости предусматривается боковое засыпное окно, при наклонном, или с возможностью изменения угла наклона используются бадьи с несколько суженой горловиной открытого типа, для удобного засыпания составных частей раствора.

Внутри, для улучшения качества приготавливаемого раствора навариваются лопасти ли металлические гребенки, способствующие лучшему перемешиванию составных частей. Такие лопасти изготавливаются из металла толщиной не менее 2 мм.

Привод

Для приведение в действие рабочей емкости смесителя самыми простыми на сегодня выступают:

• ручной привод – элементарное решение данной проблемы – закрепленная на двух опорах ось, на которой закреплена бадья, с одной стороны оси находится изогнутый конец, наподобие такого, что устанавливается на колодцах;
• электрический привод – электродвигатель, передающий вращение вала с помощью ременной или зубчатой передачи бадье. Это самый распространенный вариант приводов самодельной бетономешалки, однако, он слабо подходит для работы на неподготовленных участках без электросети;

Миксер

В качестве миксера могут выступать:

• металлические прутья диаметром от 8 мм, сваренные в виде гребенки и применяемые в смесителях с неподвижной бадьей, где вращение происходит только центрального вала;
• листовой металл толщиной от 3 мм, приваренный в виде лопастей на стенки емкости смесителя под углом в 45 градусов к днищу;
• стандартный смеситель, для электрической дрели-миксера используемый в вибрационных системах;

Простая механическая бетономешалка

Самый простой и довольно эффективный вариант бюджетной бетономешалки.

Конструкция такого аппарат состоит:

• основание в виде сваренных из уголков, труб или профиля устойчивого основания, способного выдержать вращение бочки с 50-7- кг бетонного раствора;
• бадья как правило, это бочка, молочный бидон, металлическая емкость из-под краски, или часть газового баллона с закрывающейся герметично горловиной, и валом в центральной части, закрепленном на основании, на подшипниках или втулках;
• ручка ручного привода для вращения бадьи, в больших вариантах приспособлений для облегчения вращения предусматривается ручки с двух сторон бочки, для одновременной работы двух человек с целью облегчения работы;

Основанием является квадрат к двум противоположным сторонам которого привариваются боковины в виде двух треугольников (треугольник – самая устойчивая и жесткая фигура) на вершине которого закрепляется на подшипниках вал вращения бальи.

Горизонтальная растворомешалка из бочки

Простой и работоспособный вариант смесителя.

Состоит из:

• основания;
• бадьи, с откидной крышкой, и запорным механизмом;
• валом вращения на подшипниках или втулках с рукояткой для вращения;

Особенностью конструкции является расположение бочки горизонтально или установка вала по диагонали через противоположные стороны днища и горловины бочки.

В данном варианте самоделки внутри бочки на рабочем вращающемся валу крепятся две или три гребенки, напоминающие собой грабли. Гребенки изготавливаются из металлического прута, полосы, или иного материала, с таким расчетом, чтобы при вращении перемешивать бетон, пропуская между зубьев.

Гребенки вдоль вала крепятся таким образом, чтобы между ними был угол 180, 120 или 90 градусов от центральной оси. Основание изготавливается по принципу остальных бетономешалок. Слив готового раствора обычно производится, путем опрокидывания бадьи или путем открытия сливной горловины.

Такой вариант смесителя рассматривается, как вершина инженерных способностей самодельщиков в области бетономешалок. По сути это копия выпускаемой промышленным способом бетономешалки.

Но, при этом имеющей ряд особенностей:

1. вместо зубчатого венца, используемого в промышленных агрегатах у самодельных аналогов, используется привод через редуктор или зубчатая передача на бочку с порой последней на опорные катки;
2. бочка-бадья при этом, как и промышленный прототип имеет сужение в верхней части корпуса, а внутри приваренные по спирали боковые 2-3 лопасти миксера для улучшения смешивания раствора;
3. основание проектируется с учетом удержания веса емкости с заполненным раствором и возможности его опрокидывания для слива готового бетона;
4. в качестве привода чаще всего используется:
5. электродвигатель с ременной передачей на вал вращения бочки;
6. электродвигатель с редукторной передачей на бочку.

Среди бесспорных преимуществ такой машины легкость в управлении и минимальные затраты рабочей силы при работе, а вот минус – точный расчет всех узлов и деталей, наличие почти профессиональных знаний и умений при работе со многими инструментами, в том числе с электросваркой.

Получение самого качественного раствора, возможно при использовании вибрационной бетономешалки. Это одновременно и самый высокотехнологичный вид смесителя.

В качестве рабочей емкости используется газовый баллон или иная емкость с толстыми стенками, но относительно небольшого диаметра, поскольку для работы вибратора необходима довольно большая мощность.

В качестве вибратора может быть использован обычный перфоратор со специально изготовленным рабочим органом в виде двух перевернутых дном друг к другу тарельчатых или ровных сетчатых пластин.

Емкость закрепляется вертикально на основании таким образом, чтобы оно обеспечивало устойчивое удержание самой емкости и вибрационного движителя.

Мощность движителя должна быть не менее 1,5 кВт, использование меньшего по мощности двигателя или перфоратора чревато неэффективной работой системы или быстрой поломкой.

Основание такой бетономешалки практически идентично всем остальным типам и должно обеспечивать не только устойчивость самой конструкции, но и возможность переворачивания емкости для слива готового бетона.

При сборке такого агрегата возможны следующие основные ошибки и недостатки:

• конструктивные:
• несоответствие расчетной и реальной конструкции по жесткости основных деталей;
• неправильно выбранная емкость для миксера;
• не соответствующей по мощности и количеству оборотов конструкции электрический двигатель;
• не соответствующий требованиям редуктор;
• технологические:
• недостаточно крепко соединенные детали корпуса;
• неустойчивое основание;
• высокое расположение вращающейся бадьи;
• узкие или наоборот широкие горловины;

Кроме этого, следует учитывать и обязательное требование электробезопасности при установке электрооборудования.

С дрелью все намного проще:

1. электрическая дрель не предназначена для продолжительного использования. Режим работы переменно-продолжительный 5 минут работы, после чего обязательно 15 минут перерыва;
2. шестерни дрели сегодня в большинстве изготавливаются из пластмассы, и рассчитаны на усилие достаточное для сверления отверстий не более 13 мм в бетоне, 20 мм в дереве или 12 мм в металле, а вот для перемешивания 70-90 кг рабочего объема не предназначены;
3. мастерить бетономешалку с объемом чаши в 5-7 литров не рационально.

Заключение

Как показывает опыт, создание любого, даже самого простого средства механизации труда значительно повышает производительность и сокращает время работы.

По сути, это не самое сложное изобретение человека созданное из подручных средств и не требующее обязательного высшего инженерного образования, немного навыков работы с электросваркой, и пару дней работы позволят иметь действующую модель агрегата, дающую возможность в дальнейшем не только улучшать конструкцию, но и исправлять выявленные недостатки.

Индивидуальное домохозяйство в частном секторе всегда перманентно – постоянно возникают новые задачи и проблемы, требующие не только смекалки, но и использования средств механизации. К таким средствам относится бетоносмеситель, который рачительный хозяин постарается не приобрести, а изготовить своими силами. Не все домашние мастера знают, как сделать бетономешалку своими руками, и инновационные решения этой задачи порождают много оригинальных и необычных решений. Чаще всего самодельные бетономешалки используют принцип принудительного механического замешивания. Это означает, что раствор в емкости перемешивается и гравитационным способом (переваливанием при вращении), и лопастями, закрепленными в резервуаре.

Все самостоятельно сконструированные бетоносмесители можно классифицировать и разделить на механические, электрические и автономные агрегаты. Также разделение конструкций проводится и по типу привода, и по типу выгрузки раствора. Самый простой чертеж бетономешалки включает в себя резервуар для раствора, раму, не которой он крепится, и механизм вращения емкости.

Любая самодельная бетономешалка своими руками имеет в составе конструкции редуктор. Он может быть реализован любым путем – ременной передачей, шестеренчатой или цепной системой, трансмиссией без ремней (контактный привод): главное условия для редуктора – обеспечить медленное вращение резервуара, около 25-40 оборотов в минуту. В движение барабан устройства может приводиться руками, электродвигателем или бензиновым (дизельным) двигателем. Также бетономешалки могут иметь стационарное или мобильное исполнение – это зависит от фантазии изобретателя и строительной необходимости.

Выгрузка раствора организуется по-разному. Это может быть резервуар без крышки с выгрузкой бетона через край бадьи простым наклоном бетономешалки, если ось вращения проходит в вертикальной плоскости. Также емкость может быть закреплена горизонтально, и тогда бетон выгружается через срезанный верхний край бочки (бадьи). Для этого бадью нужно тоже просто наклонить, что обеспечивается конструкцией агрегата.

При вертикально расположенном резервуаре необходимость в люке отпадает – раствор выгружается опрокидыванием в подставленную емкость. Преимущество конструкции без люка в том, что не требуется герметизировать крышку, а значит, не нужно усложнять устройство. Загружать вертикальный резервуар можно на 60-70%, в то время как наклонную или горизонтальную емкость – на 30-50%, чтобы жидкий раствор не разбрызгивался.

Любую самодельную бетономешалку нет смысла делать больше, чем на 1 куб – вес бетона при объеме раствора 1м 3 будет около 1,6 тонны, что сильно затруднит и перемешивание, и выгрузку раствора. Самая распространенная конструкция – бетономешалка из стиральной машины или из металлической 200-литровой бочки для ГСМ.

Следующая конструктивная особенность бетоносмесителя, изготовленного в домашних условиях – конструкция узла перемешивания. Она может быть разной: лопасти привариваются к дну резервуара, если барабан вращается во вертикали; лопасти крепятся к стенкам вращающейся емкости, и при этом емкость может вращаться как в вертикальной, так и в горизонтальной плоскости; лопасти вращаются горизонтально или вертикально в неподвижно закрепленном резервуаре. Чтобы выбрать подходящую конструкцию, следует тщательно изучить чертежи разных бетономешалок, сопоставить их со своими возможностями и наличием деталей.

Ручная бетономешалка

Механический ручной привод вращения бетоносмесителя, сделанный из подручных деталей и узлов – самое простое конструкторское решение, и в его основе лежит принцип коловорота – резервуар вращается при помощи изогнутой ручки, как на любом колодце. Такая самодельная бетономешалка требует приложения значительных усилий, поэтому емкость делается небольшого объема, что уменьшает производительность агрегата. Преимущество конструкции – простота и экономичность изготовления, автономность и возможная мобильность. Недостатки – маленький объем резервуара и ручной труд.

Электрический бетоносмеситель

Бетономешалка с электрическим приводом распространена среди домашних мастеров более широко, так как значительно облегчает ручной труд – достаточно загрузить компоненты раствора в емкость в правильной пропорции, а электропривод перемешает смесь за считанные минуты. Выгрузка бетона в бетономешалке в любых конструкциях обычно происходит вываливанием смеси в корыто, остатки вычищаются лопатой. Выгрузку не автоматизируют в силу небольшого приготавливаемого объема бетонного раствора.

Эта статья подойдет любому строителю-любителю, который в свободное от основной работы время пытается обустроить быт на дачном участке. В строительстве без бетона не обойтись. Даже если вы делаете дом из деревянных брусьев, железобетонный фундамент или сваи вам обязательно понадобятся. А замесив пару раз руками бетонный раствор в ведре или корыте с помощью дрели или лопаты, пытливый ум начинает искать менее трудозатратные способы.

Самый простой способ получить красивую лужайку перед домом

Вы, конечно же, видели идеальный газон в кино, на аллее, а возможно, и на соседской лужайке. Те, кто хоть раз пытался вырастить зеленую площадку у себя на участке, без сомнений скажут, что это огромный труд. Газон требует тщательной посадки, ухода, удобрения, полива. Однако так думают только неопытные садоводы, профессионалы давно знают про инновационное средство — жидкий газон AquaGrazz .

Есть несколько вариантов. Можно заказать доставку «на дом» и уже на следующий день автобетоносмеситель привезет необходимое количество кубометров. Пожалуй, этот вариант не совсем экономичный. Более трудолюбивые хозяева могут купить бетономешалку, она компактна и оснащена электрическим двигателем для перемешивания раствора. Кидай в нее цемент, песок, воду и щебень в нужных пропорциях, и только успевай освобождать бетономиксер, выливая из него раствор. Это дешевле, но купить такой бетоносмеситель все же придется.

Но есть еще один вариант: сделать бетономешалку своими руками. Да, это возможно, если есть чертежи. Вы затратите на это время, но оно с лихвой вам окупиться. Причем устройство это не такое сложное, как кажется на первый взгляд. Бетономиксер обладает простым принципом:

• есть бадья или что-то наподобие фляги, где замешивается раствор;
• привод, то есть механизм, благодаря которому вращается бадья и происходит смешивание;
• рама, соединяющая все это воедино.

Бетономиксер имеет еще дополнительные мелкие детали, о которых будет рассказано ниже, но эти три — основные. А теперь давайте углубляться в нюансы изготовления самодельной бетономешалки.

Какой бывает бетономиксер

Бетономешалки по способу смешивания разделяются в основном на четыре вида: гравитационные, механические, с вибрацией и комбинированные. Расскажем немного о каждой, чтобы иметь небольшое представление об этом и чтобы можно было выбрать себе подходящую. Ведь она может использоваться для абсолютно разных нужд: в основном это фундамент (дома, забора и много чего еще), но можно из нее отливать по форме разные строительные материалы. Блоки из цемента, арболита и прочего.

Гравитационные

Агрегат такого типа — самый простой вариант и в изготовлении, и в использовании. Ручная бетономешалка своими руками, бадья которой просто вертится по оси, а компоненты раствора под действием силы тяжести перемешиваются. Для больших объемов этот вариант не подходит, потому что не обеспечивает хорошего смешивания. Но если вы всегда замешивали раствор в небольших количествах и большего вам не надо было, то этот вариант вполне может подойти.

Механические

Такая самодельная бетономешалка принудительного действия в чистом виде редко используется, потому что имеет ряд недостатков. Выглядит она следующим образом: бочка в горизонтальном положении с отверстием вверху на всю длину. Ось проходит по центру бочки, и к ней приварены металлические детали, которые перемешивают раствор. Отверстие не позволяет крутить бочку только в одном направлении и приходиться её раскачивать из стороны в сторону. По сравнению с гравитационной, имеет больший объем, это плюс. Недостатки такие: неважное перемешивание по углам и разбрызгивание раствора при высоких колебаниях.

Иногда механические бетономешалки делают абсолютно неподвижными, двигается только ось внутри ее, к которой приварены металлические рассекатели. Такая конструкция хорошо подходит для изготовления блоков из арболита. Об этом мы расскажем чуть ниже.

Вибрационные

Изготовление этого вида ручной бетономешалки своими руками — не такое простое дело. Основной принцип в том, что раствор остается неподвижным, и вся работа по смешиванию возлагается на вибратор. Здесь есть много нюансов, которые, если их не учесть, приведут только лишь к потерянному времени.

Бадья обязательно должна быть круглой, не широкой, но высокой, похожей на форму советской стиральной машины. Вибратор должен быть строго определенной формы, похожим на две невысокие тарелки, сложенные вместе. Собственно, в домашних условиях две металлические тарелки — лучший вариант. Вибратор не должен быть слишком большим, размер его зависит от объема сосуда для смешивания. Если в выборе размера переусердствовать, то даже при видимой работе он все равно не будет перемешивать. И последнее: расположение вибратора внутри сосуда — строго по оси, расстояние до дна бочки равно диаметру вибратора.

Если соблюсти все эти условия, идеальный раствор из вашей бочки обеспечен. Но при плохом качестве песка или цемента придется перемешивать несколько дольше. Один минус: большой расход электроэнергии. И ни в коем случае не пытайтесь в качестве вибратора бочки использовать перфоратор. Многие умельцы пытались делать бетоносмеситель, но чаще всего терпели неудачу.

Комбинированный бетоносмеситель

Бетоносмеситель такого вида представляет собой сочетание гравитационной и механической установки. Раствор вращается в горизонтальной или наклонной плоскости, а внутри самого сосуда делаются выступы, дополнительно помогающие перемешивать компоненты. Делаются они обычно из металлических пластин разных форм, которые привариваются к внутренней стороне фляги. Бетономиксер такого типа позволяет перемешивать раствор большого объема, качество смешивания тоже хорошее. Приварить пластины в бетоносмеситель не составит большого труда, поэтому этот вид самый широко используемый. В дальнейшем речь пойдет именно об этом типе бетономешалок.

Изготовливаем бетономиксер

Теория закончилась. Давайте приступим к практике. Сейчас подробно рассмотрим, как сделать бетономешалку своими руками. Этот процесс необходимо разделить на несколько этапов. Нам известно, что бетоносмеситель состоит из трех основных компонентов: бадья-миксер, привод и рама. Если с приводом все понятно, он может быть либо ручным, либо механическим, когда бетономиксер используется редуктор и электродвигатель, то на изготовлении бадьи и рамы остановимся более подробно. Если при работе под рукой будут чертежи, то будет вообще замечательно.

Изготовление бадьи

Самый популярный предмет, который используют в качестве сосуда для перемешивания — стандартные бочки на 200 литров. С некоторыми оговорками она подойдет для любого типа самодельного бетономиксера. Можно использовать корпус стиральной машины, если он будет достаточно прочным. Но это было бы слишком просто, наша цель сделать бадью самому.

Во-первых, материал. Для стен мы берем металл толщиной не менее 2 мм, для дна — не менее 5 мм. Во-вторых, форма. Она цилиндрическая, но вверху в области горловины должна сужаться в виде конуса.

Распишем последовательность действий по пунктам:

1. Изготавливаем фланец-ступицу. Можно найти ее чертежи и сделать самому, но лучше купить уже готовую. Деталь важная, но непростая в изготовлении.
2. Делаем днище из листовой стали толщиной минимум 5 мм. В самом центре сверлим отверстия и прикрепляем фланец-ступицу.
3. Выкраиваем из металла толщиной 2 мм пять основных частей корпуса — обечайку (она сворачивается и получается цилиндр) и четыре лепестка, которые потом скрепляются вместе, чтобы получился конус.
4. Соединяем днище, обечайку и конус с помощью сварочного аппарата и получаем основу бочки для перемешивания.
5. Усиливаем горловину, чтобы впоследствии она не деформировалась. Для этого привариваем к ее окружности арматурный прут 10 мм.
6. Внутри бочки привариваем крест-накрест рессекатели. Обычно двух или трех достаточно. Они изготавливаются тоже из арматуры, но более прочной, либо из металлических пластин. Главное, их загнуть под прямым углом. Они и будут смешивать раствор. Вдобавок за счет них самодельная бетономешалка будет прочнее.

Когда бадья-миксер готова, можно приступать к изготовлению рамы.

Изготовление рамы

Рама — это опора всей конструкции. К ней прикрепляются бадья, привод и редуктор. Для хорошей устойчивости привариваются ножки опоры, а чтобы легко было бетономиксер перемещать, даже наполненную раствором, устанавливаются колеса. Сама конструкция рамы может быть разной, главное, чтобы сохранялась устойчивость при работе всего устройства. Многие умельцы для этого приспосабливают разные ненужные металлические детали, собранные по уголкам дачного участка.

1. В основе бетономешалки лежит Т-образная конструкция, за счет нее самодельная бетономешалка будет устойчиво стоять на поверхности. К ней вертикально приваривается первая стойка.
2. Ко второй стойке приваривается поперечная балка, по краям которой крепятся колеса.
3. Обе стойки скрепляются между собой внизу балкой (это делает конструкцию устойчивее) и вверху подрамником, который впоследствии будет служить основанием для крепления бадьи.
4. Усиливают раму наклонной стойкой, к которой крепится конденсаторная коробка и пускатель. Эти два прибора служат для включения механизма вращения.
5. Подрамник делается из двух труб и уголка. Похож на двойную раму, скрепленную перемычками.
6. На подрамнике устанавливается электродвигатель и редуктор.
7. Фланец-ступицу, которая уже прикреплена к бадье, сажают на редуктор. Для фиксации миксера используется шпонка и окончательно закрепляется он болтом через отверстие на валу.
8. К подрамнику прикрепляется ручка, которая позволяет наклонять бадью-миксер под разным углом.
9. В завершение рама защищается от окалины и покрывается краской по металлу. Бадью тоже можно покрасить, но только снаружи, внутри бочки не надо.

Теперь бетономешалка своими руками готова к использованию! Можно заливать фундамент, устанавливать столбы, заливать формы строительных блоков из арболита и многое другое.

Привод для самодельной бетономешалки

На практике часто бывает, что у мастера уже есть электрический привод и редуктор определенной мощности, а бетономиксер и его параметры подбираются исходя из этого. Соотношение объема перемешиваемых компонентов и мощности электродвигателя должно быть приблизительно таким: 20 Вт на 1 литр раствора.

То есть, если в вашем распоряжении есть двигатель мощностью 1 кВт, то максимальный объем смеси должен быть равен 50 литрам. Учитывая, что бадью необходимо загружать на 30-40%, то приблизительный ее объем может быть от 125 до 160 литров. Для стандартной 200 литровой бочки подойдет редуктор с электродвигателем 1,2 кВт, загрузка будет равняться 60 литрам раствора.

Количество оборотов тоже важно. Оптимально значение: от 30 до 50 об/мин. Если сделать больше, то раствор может разбрызгиваться. Можно сделать меньше, конечно, но тогда процесс смешения будет долгим, и будет расходоваться лишняя электроэнергия.

Если нет электричества

Бывают случаи, когда нужно начать стройку на участке, где еще не проведено электричество. Тогда двигатель нам ни к чему, а будем использовать ручную силу. Последовательность действий при изготовлении остается абсолютно такой же, только привод заменяется двумя рукоятками — с одной и другой стороны. Недостаток в том, что надо прилагать большие усилия для смешивания и понадобится больше времени. Но для непродолжительных и небольших работ такой вариант можно считать вполне приемлемым.

Бадья из стиральной машины

Можно сделать бадью из стиральной машины, если она завалялась у вас с советских времен. Причем для это подойдет корпус практически любой стиральной машины. Нужно просто все отверстия барабана старой стиральной машины запаять. Для этого подойдет машина как с горизонтальной, так и с вертикальной загрузкой. Есть еще одна особенность такого варианта. Если количество раствора, который вы собираетесь замешивать в будущей бетономешалке, не будет слишком большом, то двигатель стиральной машины вполне сгодится в качестве привода.

Использование бетономешалки

Бетономешалку редко используют в одном месте. Зачастую приходится таскать ее или перекатывать по всему участку, поэтому заранее подготовьте удлинитель достаточной длины. Загружаются компоненты в бадью с наклоном 20-40 градусов в следующем порядке: вода, цемент, песок и в последнюю очередь засыпается щебень, гравий, керамзит.

Для полного смешения бетонного раствора или смесы из арболита достаточно от 3 до 5 минут, затем бадья с помощью ручки наклоняется, и раствор выливается в подготовленное для этого место. Сразу же можно засыпать новую порцию компонентов и продолжить работу.

После трудового дня устройство, все его соединения и швы нужно тщательно промыть. Обычно это происходит уже под вечер, когда сил осталось не так много и хочется оставить все, ведь на следующий день ее опять придется пачкать. Не ленитесь. Даже в такой ситуации лучше бетоносмеситель промыть, это увеличит срок его службы.

Блоки из арболита состоят в основном из двух компонентов. Помимо различных химических добавок, это древесные опилки и щепы, а также гидравлическое вяжущее вещество портландцемент. Такие блоки ценны тем, что дома из них отлично удерживают тепло. Поэтому блоки из арболита — отличное решение для строительства стен теплого дома. Что касается свойств арболита, то это низкая теплопроводимость, повышенная прочность на изгиб, не поддерживает горение, легко обрабатывать.

Представьте, что все у вас получилось и теперь вы — обладатель очень полезной вещи в строительстве — это бетоносмеситель. Но чтобы срок его службы не закончился одним фундаментом или поставленным забором, а вещь прослужила вам долгое и долгое время, придется соблюдать правила техники безопасности и ухаживать за ней:

• Внимательно следите за кабелями и контактными соединениями. Они должны быть надежно изолированы. Работа происходит в условиях большой влажности и разбрызгивания воды, поэтому требования правил электрической безопасности на первом месте;
• Вибрация, которой сопровождается работа бетономешалки, расслабляет резьбовые соединения вашей импровизированной бадьи. Поэтому периодически проверяйте их и подтягивайте. И не стоит забывать про сварные швы, они тоже могут нарушаться;

• Перед тем как включить аппарат, убедитесь в его устойчивости. Все штатные подставки должны плотно упираться в землю, а под колеса желательно установить противооткатные упоры;
• Нельзя проверять качество раствора во время работы бетономешалки, нередки случаи серьезных производственных травм;
• Используйте средства защиты кожи и глаз;
• Работающую бетономешалку никогда не оставляйте без присмотра.

Вывод

В условиях тотальной экономии, когда бюджет на строительные работы ограничен, а это немудрено в наши дни, многие экономят на качестве строительных материалов или на услугах сторонних мастеров. Но есть такие умельцы, которые экономят еще и на строительном оборудовании. Конечно, делать дрель или электрический рубанок — занятие сомнительное. А вот бетоносмеситель, несмотря на свою кажущуюся сложность и громоздкость, для этого идеально подходит, даже для домашнего производства блоков из арболита. В этом вы могли убедиться в нашей статье.

Подытожим. Небольшое количество деталей, некоторые из которых можно найти прямо у себя на участке. Самодельная бетономешалка имеет простую схему, чертежи и последовательность изготовления. Инструментов тоже понадобиться немного: болгарка, сварка, поработать с помощью дрели, и, возможно, паяльником. Из расходных материалов: болты, гайки, шайбы, металлический лист и уголок. Главное, заранее четко определить, для чего она вам нужна и что вы хотите видеть в результате своей работы. Тогда ваш бетономиксер не будет уступать любому промышленного производства, даже если он сделан из корпуса стиральной машины.

Ручная бетономешалка – как правильно сделать, инструкция + видео

Beton-House com

Сайт о бетоне: строительство, характеристики, проектирование. Соединяем опыт профессионалов и частных мастеров в одном месте

Миксер для перемешивания раствора – очень удобное приспособление

Начиная любые ремонтные или строительные работы с использованием цементного раствора, любой из нас задумается о том, как их ускорить и облегчить. Конечно, можно по старинке приготовить смесь в корыте с помощью лопаты, но зачем? Ведь существует такой помощник, как бетономешалка ручная электрическая.

Они бывают разных видов. Но для разовых работ, лучше всего подойдут барабанные мешалки с ручным приводом или электрические строительные миксеры. Что лучше? По каким параметрам выбирать это оборудование? На эти и другие вопросы вы найдете ответ в статье.

Бетономешалка механическая – за и против

Определить область применения бетономешалки собственного изготовления довольно легко. Следует исходить из личной способности к тяжелым строительным работам. Потому что замесить раствор в механизированной 200-литровой бочке можно сравнительно легко, но эту цементно-гравийную смесь еще нужно доставить к месту назначения, залить в форму и подвергнуть вибрационному уплотнению (если таковое предусмотрено технологией). Невыработанный за день раствор застынет бесформенной грудой, как памятник вашей бесхозяйственности.

Другая крайность заключается в попытке бетонирования фундамента 10х20 метров с помощью самодельного раствора. Никакая бетономешалка механическая подобных объемов работ не осилит, а ее владелец и подавно. Разумнее заказать самосвал бетона объемом несколько кубов и раскидать его содержимое по заранее выставленной опалубке – так будет оптимально и по финансовым, и по физическим расходам.

Мастера сайта REMOSKOP.RU подготовили для Вас специальный калькулятор Расчет бетона. Вы легко сможете рассчитать нужное количество бетона.

Поэтому личная бетономешалка используется для такой работы, как возведение крыльца своими руками, создание стяжки в одной комнате или при установке свай для забора. Объем бетонирования должен соответствовать вашим физическим возможностям и аппаратной емкости самого устройства.

Параметры выбора оборудования

Если вы предварительно уже определились с тем, какое оборудование будете использовать, то вам останется выбрать его по техническим характеристикам и конструктивным особенностям. Как это сделать, читайте дальше.

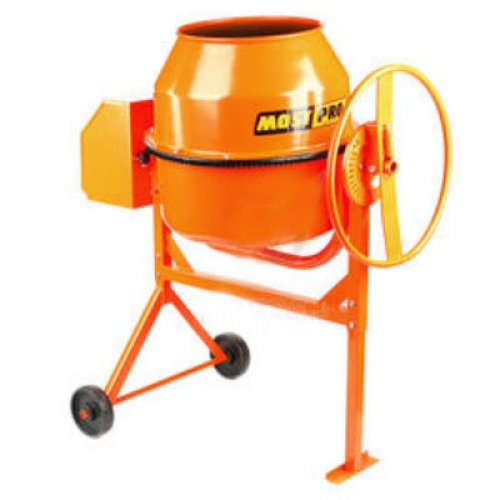

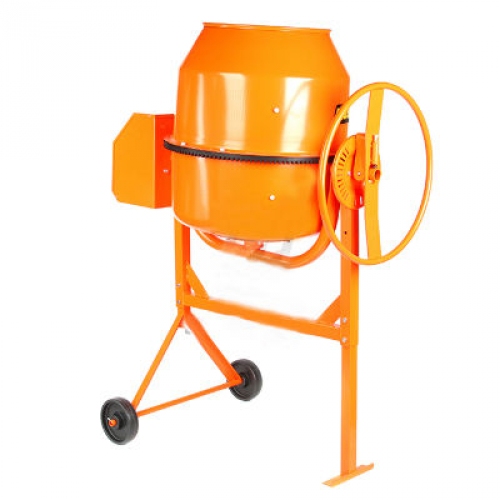

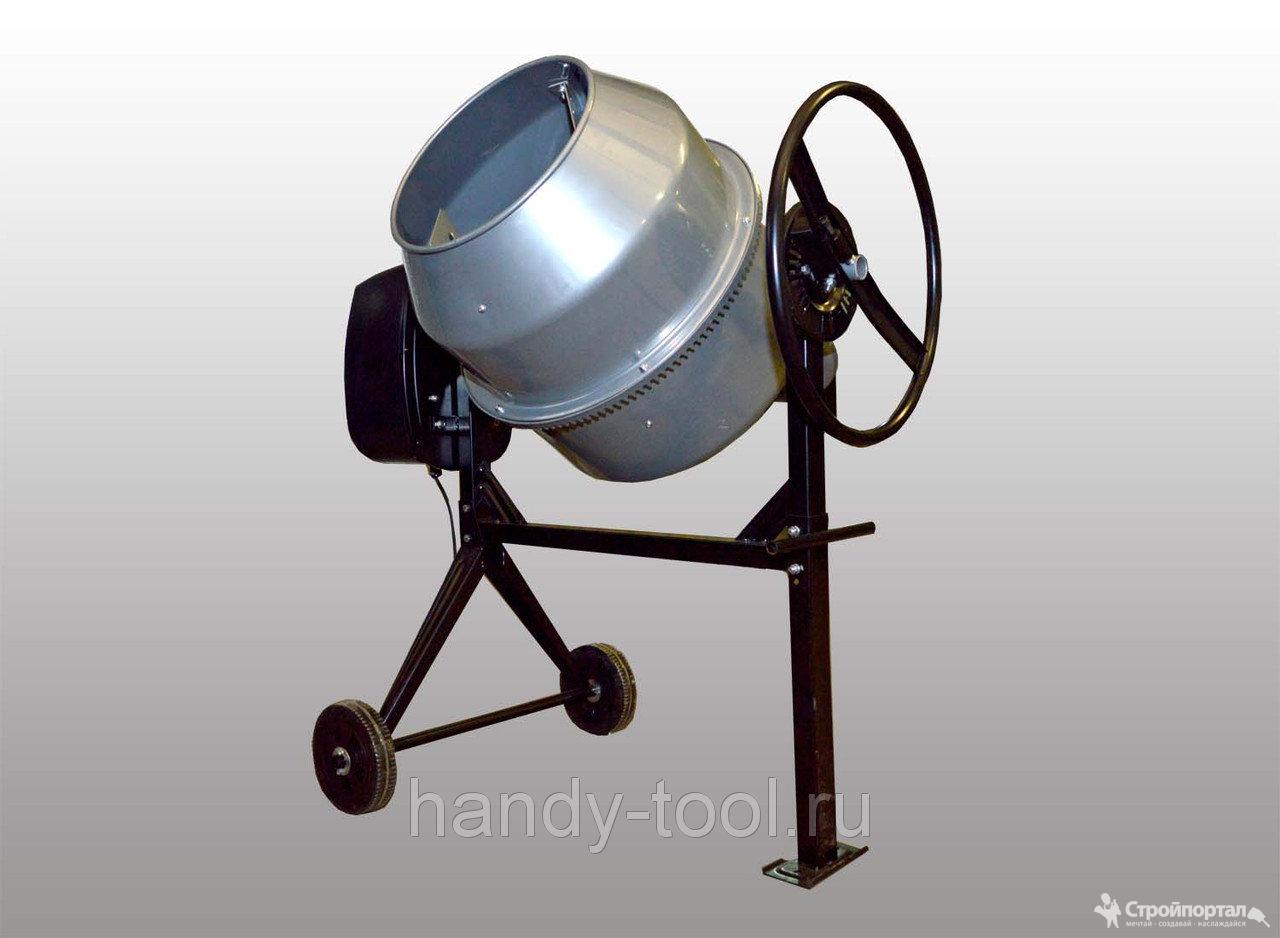

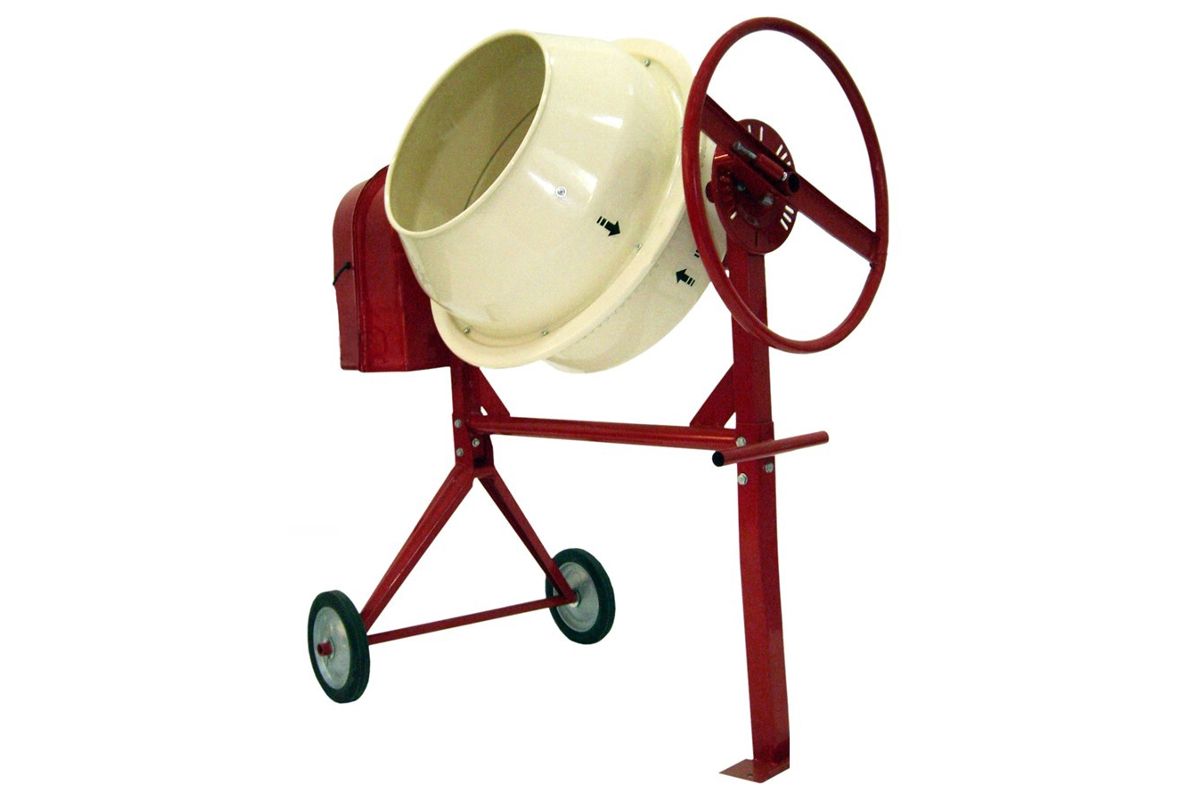

Бетономешалки барабанные с ручным приводом

Эти машины приводятся в действие мускульной силой. Причем в данном случае, её тратится гораздо меньше, чем при замешивании бетона лопатой.

К сожалению, сегодня бетономешалка с ручным приводом – большая редкость, купить её в магазине непросто. С появлением механизмов с электрическим двигателем, она почти перестала пользоваться спросом.

Но многие умельцы изготавливают такие смесители из подручных материалов своими руками, используя старые бочки, фляги и прочие металлические емкости подходящего объема. Отличаются эти агрегаты друг от друга не только объемом, но и принципом смешивания бетона.

Итак, по типу смешивания бетономешалка бывает:

• Гравитационной — когда ингредиенты смешиваются во время вращения барабана, внутри которого закреплены неподвижные лопасти. Раствор поднимается на лопастях вверх, а затем падает вниз. Для полного смешивания бывает достаточно 8-12 оборотов.
• Принудительной – когда перемешивание происходит за счет вращающегося внутри барабана винта.

Для справки. Ручная мешалка для бетона с принудительным смешиванием, не предназначена для работы с крупными фракциями, но идеально замешивает песчаные растворы.

В продаже на сегодняшний день можно встретить не так много подобных машин. В интернет-магазинах, мне удалось найти всего два вида. Их характеристики приведены в таблицах, а изображения вы видели выше.

Итак:

• БРСГ-100 (качественного фото этого агрегата в сети нет, но выглядит он аналогично машине с электроприводом на картинке из галереи).

Параметры	Значения
Объем барабана (разрешенная загрузка)	не более 45 л
Продолжительность смешивания	произвольная
Макс. размер фракций	40 мм
Масса агрегата	37 кг
Габариты, ДхШхВ	890х730х990 мм
Тип смешивания	гравитационный

Строительные миксеры

По принципу действия и конструкции, электрическая ручная бетономешалка-миксер похожа на дрель или перфоратор. Их тоже часто используют со специальными насадками, чтобы перемешивать сухие строительные смеси, клеи, лаки и краски.

Обратите внимание. Для приготовления бетона дрель не подходит. Она сможет замесить несколько порций, но это негативно повлияет на её работу, так как мотор от перегрева может сгореть, а подшипники выйдут из строя.

Поэтому, в нашем случае нужно использовать специальный инструмент, предназначенный именно замешивания строительных смесей. Или, в крайнем случае, дрель-миксер, конструкция которой рассчитана на такую работу.

Выбирают эти инструменты по таким параметрам, как мощность, количество оборотов, вес, виды насадок. Начнем с мощности.

• Для периодического использования и приготовления однородных растворов для штукатурки, шпаклевки или стяжки, достаточно иметь бытовой прибор мощностью до 1 кВт. В таких случаях можно пользоваться и дрелью с насадкой;

Приготовление штукатурного раствора

• Если же вам предстоит большой объем бетонных работ с применением плотного раствора с крупным наполнителем, выбирайте профессиональное оборудование мощностью более 1 кВт.

Мощная бетономешалка электрическая ручная справится с раствором любой консистенции

Очень важно правильно подобрать насадку, в зависимости от вида приготовляемого раствора. Разновидностей насадок довольно много. Самые распространенные – винтовые и спиральные.

Винтовая насадка

Спиральная насадка

• Чтобы смешать тяжелый цементный раствор, лучше всего взять правостороннюю спираль. Она будет поднимать наполнитель, который под собственным весом стремится опуститься на дно, тем самым обеспечивая равномерное перемешивание.
• Для смешивания легких и пластичных бетонных составов, больше подходит левосторонняя спираль, перемешивающая текучий раствор сверху вниз. Она толкает смесь ко дну, откуда она поднимается вверх вдоль стенок емкости.
• Винтовые насадки состоят из двух спиралей, закрученных в разные стороны. Они удобны для смешивания красок и жидких растворов.

Совет. Выбирайте насадки с кольцом в нижней части. Оно защитит емкость от повреждений и позволит вам упираться в дно во время смешивания раствора.

Очень важен для качественного смешивания бетона и скоростной режим миксера. У маломощных бытовых агрегатов он обычно один, что не всегда удобно. А профессиональные инструменты оснащаются редуктором для переключения скоростей и установки более рационального режима эксплуатации.

• Первая передача характеризуется высоким крутящим моментом и малыми оборотами. Она устанавливается для смешивания вязкого и плотного бетона;
• Вторая передача понижает крутящий момент и увеличивает обороты, что позволяет готовить качественные жидкие растворы.

Переключатель скоростей

Самые современные смесители оснащаются ещё и стабилизатором оборотов, который автоматически выравнивает количество оборотов шпинделя, в зависимости от вязкости и плотности раствора. Он же позволяет уменьшить разбрызгивание смеси при вынимании из неё насадки, моментально сбрасывая скорость при изменении среды.

Стабилизатор автоматически регулирует скорость вращения насадки

Также стоит обратить внимание и на вес агрегата, и его конструктивные особенности. Вам должно быть удобно держать агрегат на весу длительное время.

Поэтому, выбирайте прибор с эргономичной ручкой. Кнопка управления скоростями должна располагаться так, чтобы её можно было переключать прямо во время работы.

Очень удобны бетономешалки ручные с эргономичной рукояткой и двумя патронами для вращающихся в разные стороны насадок

Наконец, немаловажным нюансом при выборе миксера являются его стоимость и бренд. Ниже показаны инструменты самых популярных и востребованных марок, и приведены их основные характеристики.

Основные характеристики:

Ручная бетономешалка своими руками — пошаговая схема

Шаг 1: расчетный

Он связан не с работой над аппаратом, а с оценкой имеющегося в хозяйстве металлического скарба. До чертежей доберемся чуть позже. Основа любой бетономешалки – объемистая металлическая емкость. В качестве такой лучше всего подойдет бочка на 150-250 литров, можно б/у. Если нужной бочки в хозяйстве не обнаруживается, можно поискать нечто подобное у соседей или знакомых. Можете увлечь их перспективой забыть о ручном замесе бетона и взять бочку взаимообразно, с условием последующей аренды бетономешалки. Да, для нашей бочки обязательно нужна «родная» крышка, которую приварим на посадочное место.
Кроме того, потребуется с помощью сварочного выпрямителя или инвертора сделать несущий каркас. Для этого понадобятся трубы или уголки из черного металла (из арматуры каркас получится тяжелым) и сам сварочный аппарат. Купить его вполне разумно – современные модели стоят недорого, работают от бытовых 220 Вольт, осваиваются сравнительно легко и существенно облегчают хозяйственные будни на лоне природы.

Шаг 2: разметочный и проверочный

Размечаем контуры каркаса, исходя из габаритов бочки – она будет центром нашей рукотворной композиции. Если каркасную основу составляют уголки, то размер их полок должен быть не менее 50х50 мм. Если трубы – то хорошо подойдут обычные водопроводные, 25 мм внешнего диаметра (опять же можно б/у, лишь бы не ржавые). Арматура для каркаса и ручки нужна диаметром не менее 15 мм, желательно рифленая. Для вала нужна толстая и гладкая арматура большого диаметра, не менее 40 мм.

Бетономешалка своими руками

Если вы не имеете желания покупать или брать в аренду бетономешалку, можно сделать бетономешалку своими руками. Но чтобы самодельная бетономешалка не оказалась дороже фирменной, она должна быть как можно проще или изготовленной из уже имеющихся деталей. Ее также можно сделать с ручным приводом.

Бетономешалка своими руками

Итак, в центре крышек 200-литровой бочки делаются отверстия для посадки на вал. Затем от бочки, вдоль, отрезается 1/3 часть ее диаметра болгаркой. Из стальных уголков варятся две опоры. Опоры соединяются арматурой с расстоянием между ними чуть больше длины бочки. Причем с одной стороны опоры соединены двумя отрезками арматуры, а с другой – одним в самом низу, чтобы арматура не мешала ставить рядом с бочкой емкость для выгрузки бетона – например, тачку. При фундаментных работах под бочку ставится лоток с уклоном для стекания бетона в траншею (рис. 1).

1 – бочка; 2 – лопасти; 3 – ручка для опрокидывания бункера; 4 – рама; 5 – электродвигатель; 6 – червячный редуктор; 7 – петля подвески платформы электродвигателя; 8 – ограничитель.


Полезный совет

Если не удалось достать подшипники с разными внутренними диаметрами, тогда берите четыре одинаковых подшипника, а вал бетономешалки вставьте в подшипник через втулку.

Для сборки бетономешалки своими руками понадобятся также два корпуса с подшипниками. В каждом корпусе установлено 2 подшипника с одинаковым наружным, но разным внутренним диаметром. В подшипники с большим внутренним диаметром сажаются отрезки труб – подвески бочки. Один конец подвески приваривается к бочке. Крепление бочки к стойкам через подшипники сделано для легкого поворота бочки во время выгрузки бетона. За счет таких подвесок на подшипниках не срабатывается вал бетономешалки и не разрабатываются отверстия в крышках бочки (рис. 2).

Крепление бочки на стойках: 1 – вал мешалки; 2 – подшипник подвески; 3 – подшипник вала бетономешалки; 4 – корпус подшипников; 5 – подвеска.

В подшипниках с меньшим внутренним диаметром зафиксирован вал. Он проходит через подвески. К валу привариваются четыре легкие лопасти. Лопасти сделаны из старых уголков размером 25Х25 мм и расположены так, чтобы не оставлять на дне бетономешалки неперемешанную массу. Между лопастями и стенкой бочки необходимо оставить минимальный зазор в 1-2 мм. Чем меньше зазор, тем лучше работает бетономешалка своими руками: мелкий гравий не забивается. Большая часть массы проходит через рамки бетономешалки, двигатель работает с минимальными нагрузками, благодаря чему в бетономешалке можно применить однофазный электродвигатель с конденсаторным включением в сеть.

Для вала рабочая скорость вращения 48 об/мин, при больших оборотах смесь будет сильно разбрызгиваться. Вал можно вращать и вручную, сделав ручку. Это намного легче, удобнее и производительнее, чем мешать бетон лопатами в корыте.

В бетономешалке используются электродвигатель мощностью 2,2 кВт, 1500 об/мин. и червячный редуктор (он лучше вписывается в конструкцию). Обороты вала можно подобрать за счет диаметров шкивов.

Натяжение ремня происходит за счет собственного веса электродвигателя. Такая конструкция предохраняет электродвигатель от перегрузки.

Во время опрокидывания бетономешалки вращающиеся лопасти должны выбросить готовый бетон. Опрокидывается бетономешалка своими руками только в одну сторону, за ручку, приваренную сбоку. Поскольку бочка связана со стойками через подшипники, ее опрокидывание для разгрузки бетона не представляет трудности. Во время работы бочка стоит прямо, за счет ограничителя, который упирается в раму. Для более точной выгрузки бетона на корпусе бочки можно сделать желобок.

При изготовлении бетономешалки своими руками исходите из имеющихся материалов и инструментов.

В материале использован опыт М. АЛЕКСАНДРОВА (г. Москва)

Бетономешалка ручная

Использование больших бетономешалок не всегда бывает выгодно. Очень часто более рационально применение ручной бетономешалки. Под понятием ручная бетономешалка подразумевается смеситель без электродвигателя.

Вместо этого он оборудован ручкой, при помощи которой ёмкость приводится в движение, и заложенные в неё сыпучие материалы перемешиваются до нужной консистенции. Конечно, у таких бетономешалок есть свои минусы – большие объёмы ими не охватить, и постоянно нужно использовать собственную физическую силу. Работая с ручной бетономешалкой, нужно самому выполнять те функции, которые смесители с электрическим приводом выполняют без участия человека.

Но, несмотря, на эти недостатки, бетономешалки с ручным приводом пользуются большим спросом на рынке стройматериалов. Чтобы приобрести бетономешалку нужного типа, можно воспользоваться услугами интернета. Если нужна бетономешалка в Краснодаре, то на страницах сайтов можно найти объявления частного характера и от организаций, занимающихся реализацией строительных материалов и оборудования. Из всех предложенных вариантов легко выбрать подходящий товар по стоимости и потребностям.

Обычно ручные бетономешалки применяются в личном хозяйстве, когда небольшой объём работ не оправдывает использование более сложной техники. Электрические смесители больших объёмов стоят намного дороже и потребляет большое количество энергии, поэтому при применении ручных смесителей затраты уменьшаются в несколько раз. Ещё одно преимущество ручной бетономешалки в её автономности – она применима в местах, где нет возможности подключения к электросети.

Поэтому она может использоваться в любых полевых условиях, где бетономешалка другого типа будет просто бесполезна. Ещё она обычно не слишком много весит, поэтому поднять этот смеситель на любой этаж без применения подъёмных механизмов не составит труда. Простота в устройстве ручной бетономешалки увеличивает её срок службы, надёжность и надёжность.

Ручной бетоносмеситель Steele | Портативный бетоносмеситель

Бетоносмеситель Steele обеспечивает быстрое и легкое перемешивание бетона с минималистичным дизайном

В отличие от громоздких и громоздких бетоносмесителей, для транспортировки которых требуется электричество и несколько человек, запатентованный миксер Steele использует более минималистский подход. Для управления и подъема этого легкого миксера требуется всего один человек, и он выполняет работу всего за 40 секунд.

Mixer Mixer

• не требует питания
• смеси Смесится мешок бетона в возрасте до 40 секунд
• 39-LB Смеситель прост в транспортировке
• Легко очистить
• Без обслуживания
• Сделано в США
• Цена: 285 долл. США

Оптимизация процесса смешивания

Конструкция миксера Steele проста.Это не требует большей мощности, чем та, которую обеспечивает ваш локоть.

При весе менее 40 фунтов миксер Steele легко перемещать по строительной площадке (хотя мы задаемся вопросом, не улучшит ли мобильность добавление пары колес еще больше… это похоже на упущенную возможность модернизации).

Управлять миксером Steele очень просто. После добавления воды вы высыпаете бетон в ведро. Следующие 40 секунд вы потратите на то, чтобы плескать все это с помощью деревянных ручек, позволяя запатентованной конструкции ведра выполнять тяжелую работу по смешиванию.

Когда вы закончите смешивать, вы можете наклонить его в сторону и зафиксировать на месте для легкого доступа к бетону. Миксер Steele был разработан для использования с плоской лопатой.

Или, если вы предпочитаете выгружать все сразу (и если у вас есть дополнительная пара рук), вы можете снять ведро с подставки за верхние ручки.

Когда вы закончите работу, вы просто сбрызнете внутреннюю часть ведра и выльете воду. Поскольку механика этой машины остается очень простой, и поскольку она отказывается от газа или электричества в пользу простой мышечной силы, техническое обслуживание не является проблемой.

Кому выгодно?

Бетономешалка Steele идеально подходит для домовладельцев, занимающихся проектом «сделай сам». Благодаря простому и легкому дизайну мы также видим преимущества для профессионалов. В любом случае, это, безусловно, лучше, чем пытаться замесить бетон в тачке. Он смешивает только один 60-фунтовый мешок бетона за раз, так что примите это во внимание. Тем не менее, при 40-секундном мешке кажется, что вы действительно можете войти в ритм для небольших работ, не требующих более крупного мощного микшера.

Он также производится в старых добрых США с использованием компонентов местного производства. Вы можете найти его, перейдя на сайт Steele Mixer здесь. Он продается по цене 285 долларов.

Характеристики смесителя Steele

• Вес: 39 фунтов.
• Вместимость: один мешок бетона на 60 фунтов (~0,45 куб. фута)
• Размеры: 26 x 25 x 13 дюймов
• Цена: $285

Купить Изысканный ручной бетоносмеситель по цене с потрясающими скидками в местном отделе послепродажного обслуживания Сервис

Модернизируйте свои процессы производства бетона, повысив эффективность и результативность, с помощью образцовой ручной бетономешалки по цене , предлагаемой на Alibaba.com с непревзойденными скидками. Ручная бетономешалка по цене оснащена передовыми инновациями, которые способствуют повышению производительности, характеризующейся простым и быстрым производством бетона. Ручная бетономешалка по цене , изготовленная и собранная с использованием прочных материалов, отличается высокой прочностью и стабильно работает на высшем уровне.

Ручной бетоносмеситель по цене отличается тем, что они поставляются в самых разных стилях и моделях, с учетом различных потребностей и требований для различных строительных работ.Чтобы убедить покупателей, что на Alibaba.com продаются только высококачественные ручные бетономешалки по цене со звездными характеристиками, на сайте представлены ведущие производители, дистрибьюторы и продавцы. Таким образом, покупатели получают ручной бетоносмеситель по цене с безупречным дизайном и стилем, который улучшает производство бетона и производительность.

Производители внедрили новейшие технологии, снижающие энергопотребление. Таким образом, вы экономите на топливе, используя ручную бетономешалку по цене .Были приняты исключительные меры безопасности, поэтому ручная бетономешалка цена представляет минимальные риски для операторов. Затраты на их приобретение и техническое обслуживание являются достаточно доступными, особенно с учетом легкодоступных запасных частей и ремонта ручной бетономешалки по цене . Их прочные материалы обладают высокой устойчивостью к механическим воздействиям, что обеспечивает сохранение их производительности в течение длительного времени.

Примите правильное решение и купите лучшую модель, соответствующую вашим строительным потребностям.Исследуйте Alibaba.com, чтобы узнать о самой выгодной цене ручного бетономешалки , и добавьте в свои сберегательные записи. Новые технологии гарантируют, что качество не обязательно должно быть дорогим. Ищите на сайте ручную бетономешалку apt по цене и убедитесь в этом сами.

Строительная техника — Бетоносмесители — SMM — 1 (10/7) Бетономешалка с механическим бункером, SCMTT — 1 (10/7 и 7/5) Бетономешалка с ручной загрузкой без бункера, SCMT

SMM — 1 (10/7) Бетономешалка с механическим бункером
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Тип модели Наклонный Емкость (несмешанная) 300 литров. Вместимость (смешанный) 200 литров. Скорость барабана (об/мм) 20-22 Силовой электродвигатель 5 л.с. Силовой дизельный двигатель 6.5 л.с. Производительность 6,8 м3/час Вес 950 кг.
SCMTT — 1 (10/7 и 7/5) Бетоносмеситель с ручной загрузкой без бункера
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ   7/10 7/5 Емкость (несмешанная) 300 литров. 200 литров Вместимость (смешанный) 200 литров. 150 литров Скорость барабана (об/мм) 20-22 об/мин 20-22 об/мин Силовой электродвигатель 3 HP3 Ph 2 л. с. 3 фазы Силовой дизельный двигатель 6.5 л.с. 5 л.с. Производительность 6,8 м 3 /час.
SCMT — 1 (10/7) Ручная загрузка (стационарная модель)
Производительность — 10/7 CFT (300/200 л) 5 м 3 /час. (Смеситель вместимостью 1 мешок) без загрузки Бункер и колеса C.I. Смесительный барабан и вилка в сборе, прочное стальное шасси. Миксер приводится в действие трехфазным двигателем мощностью 3 л.с. или дизельный двигатель мощностью 5 л.с. Привод: Ременный привод
(5/3) Переносная бетономешалка
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Емкость (несмешанная) 150 л. Вместимость (смешанный) 100 литров. Скорость барабана (об/мм) 20-22 Силовой электродвигатель или ручной привод 2 л.с. 1 или 3 фазы
Настольный вибратор
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Размер 900 х 600 мм Вибрации 3000 об/мин Мощность 2 ч. P. Однофазный двигатель Верхняя пластина толщиной 5 мм М.С. Вес 130 кг
Весовые дозаторы
Бетонный дозатор рычажного типа представляет собой полезное устройство для взвешивания при производстве контролируемого бетона, смонтированное на прочном шасси из тяжелого стального профиля с четырьмя отверстиями M. С. Колеса. Рычажный механизм специально разработан с зубчатой ​​передачей для правильного взвешивания. Разгрузочные желоба, снабженные бункерами, предназначены для быстрой выгрузки заполнителя из бункера смесителя. Подходит для M15, M25 и M30. ОПЕРАЦИЯ: Емкость бункера — 250/500 кг каждый. Правильно выровняйте машину. Платформа. Регулярно очищайте машину, чтобы получить правильный вес песка & агрегат. Поместите необходимые грузы в сковорода (100 кг. , 50 кг., & 20 кг.) По весу, необходимому для нечетных калибровка, отрегулируйте вес на заданный масштаб. (10мм=1000г) Выгружайте материал непосредственно в Бункер миксера, выход сзади боковая сторона.   ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Тип Тип шкалы Емкость 500 кг. (250 кг каждый) Механизм Рычаг Тип Размер 2,2 x 1,05 x 1,8 м

Руководство по безопасности ISASTUR

7.Опасности, связанные с использованием бетономешалок

Бетоносмеситель — это машина, используемая для производства строительных растворов и бетона путем смешивания различных компонентов, таких как заполнители разных размеров и, в основном, цемент.

Он состоит из шасси и цилиндрического сосуда, который вращается за счет мощности, передаваемой электрическим или бензиновым двигателем.

Наиболее распространенные опасности:

• Защемление из-за отсутствия защиты корпуса.
• Поражение электрическим током.
• Перенапряжение.
• Удары движущимися элементами.
• Взрывоопасный порошок.
• Миксер опрокидывается и сбивает кого-то при транспортировке.

Профилактические меры:

• Регулярно проверяйте состояние проводов, рычагов и принадлежностей, а также предохранительных устройств.
• Смеситель должен располагаться на ровной горизонтальной поверхности.
• Подвижные части должны быть защищены кожухами.
• Он должен иметь заземление, соединенное с общим заземлением.
• Ни в коем случае не вставляйте руку или лопату в вращающийся барабан.
• После завершения работы его следует оставить неподвижным с помощью соответствующего механизма.
• Он не должен располагаться менее чем в 3 метрах от края котлована, чтобы избежать риска его падения на другой уровень.

Коллективная защита:

• Маркировка CE.
• Приводные элементы бетономешалок должны быть защищены металлическим кожухом, чтобы избежать риска защемления.
• Барабан должен быть оборудован тормозом опрокидывания, чтобы избежать перенапряжения и рисков из-за неконтролируемых движений.
• Корпуса и другие металлические детали или бетономешалки должны быть заземлены.
• Должны быть оснащены кнопкой аварийной остановки.

Средства индивидуальной защиты:

• Защитная каска.
• Защитные очки от пыли и перчатки из резины или ПВХ.
• Водонепроницаемые костюмы.

Портативная бетономешалка Proforce 1/2 HP: Руководство по эксплуатации и уходу: стр. 4

• Оденьтесь надлежащим образом.Не носите свободную одежду или украшения. Держите волосы, одежду

и перчатки подальше от движущихся частей. Свободная одежда, украшения или длинные

волосы могут попасть в движущиеся части.

• Не помещайте руки или инструменты (лопаты) внутрь или вокруг барабана во время работы

. Может произойти травма.

• Держите отверстие барабана в поле зрения при добавлении заполнителя (гравия),цемента

и песка. Мешки с бетонной смесью и другие материалы могут блокировать обзор отверстия бочки

, что может привести к травме.

ЭКСПЛУАТАЦИЯ И УХОД ЗА БЕТОМЕСИКОМ

• Отключайте вилку от источника питания перед обслуживанием, регулировкой,

установкой принадлежностей или приспособлений. Такие превентивные меры безопасности

снижают риск случайного запуска.

• Поддерживайте чистоту бетономешалки. Чистите после каждого использования.

• Перед транспортировкой убедитесь, что в барабане нет материала.

• Не не транспортируйте бетономешалка во время работы. Это может привести к травмам или

повреждению бетономешалки.

• Убедитесь, что барабан вращается, когда вы наполняете или опорожняете миксер. Это обеспечивает хорошее перемешивание

и предотвращает повреждение двигателя.

• Не перегружайте миксер. См. технические характеристики по грузоподъемности. Перегрузка

может привести к повреждению бетономешалки.

• Никогда не оставляйте работающуюбетономешалку без присмотра.

• Храните бетономешалка в недоступном для детей месте.

• Не не позволяйте лицам незнакомым с бетономешалкой или с инструкцией

управлять бетономешалкой.Бетономешалка

опасна в руках неподготовленных пользователей.

• Техническое обслуживание бетономешалки. Проверьте на износ и поврежденные детали. Перед каждым использованием

убедитесь, что бетономешалка работает правильно. Любые сломанные или отсутствующие детали

должны быть отремонтированы или заменены перед использованием.

причиной многих несчастных случаев является плохое техническое обслуживание бетономешалок.

• Ознакомьтесь с используемой бетонной смесью, особенно с быстросхватывающимися формулами

. Это важно, когда защита двигателя от перегрузки отключает двигатель

, чтобы предотвратить его повреждение.

• Используйте только аксессуары, рекомендованные производителем.

• Всегда практикуйте процедуры по загрязнению окружающей среды. Очищайте бетономешалку

в специально отведенном месте, где могут находиться бетон и промывочная вода

. Бетон и промывочная вода могут загрязнять ливневые стоки и поверхностные воды.

• Используйте бетономешалку в соответствии с настоящей инструкцией, принимая во внимание

условия работы и выполняемую работу. Использование

бетономешалки для операций, отличных от предусмотренных, может привести к возникновению опасной ситуации

.

ОБСЛУЖИВАНИЕ

• Для обслуживания бетономешалки обратитесь к квалифицированному специалисту с использованием только

идентичных запасных частей. Это обеспечит безопасность бетономешалки

.

СОХРАНИТЕ ЭТУ ИНСТРУКЦИЮ

ДЛЯ БУДУЩЕГО ИСПОЛЬЗОВАНИЯ

4 — RUS

Бетономешалка — Поиск стандартов

НПФК

Описание для этого товара недоступно.

20 июля 2010 г. — АПБ

Настоящий стандарт устанавливает процедуру и требования для проверки эффективности перемешивания бетоносмесителей периодического и непрерывного действия , как определено в JIS A 8603-1. Он применим к бетоносмесителям , имеющим номинальную вместимость не менее 0,5 м3 (0,5. ..

25 января 1974 г. — БСИ

Определяет испытание и дает руководство по работе бетоносмесителей периодического, автомобильного и непрерывного действия .

1 февраля 1994 г. — АПБ

Описание для этого товара недоступно.

20 июля 2010 г. — АПБ

Настоящий стандарт устанавливает дополнительные термины и определения для описания функционирования, а также обязательных и дополнительных компонентов для различных типов бетоносмесителей , которые указаны в ISO 11375.Не распространяется на автобетоносмесители . ПРИМЕЧАНИЕ: Международный стандарт…

25 января 1974 г. — БСИ

Тип свободного падения (барабан) и тип принудительного действия (тарелка). Определения, обозначения и размеры смесителей , , принадлежностей, необходимых для создания комплектного устройства.

15 сентября 2014 г. — ИСО

Эта часть ISO 18650 устанавливает процедуру и требования для проверки эффективности смешивания бетоносмесителей периодического и непрерывного действия , как определено в ISO 18650-1.Он применим к бетоносмесителям с номинальной производительностью, превышающей или равной…
