Армопояс на доме: что это, для чего нужен, виды и особенности

01.06.2023

0 Comment

Содержание

Армопояс в доме из газобетона

Содержание

Причины для монтажа
Варианты изготовления
- Применение специальных блоков
- Доборные блоки
- Использование опалубки
Процесс сооружения
Резюме

Большой популярностью пользуются дома из газобетона. Этот материал может похвастаться уникальными свойствами, которыми не обладают стандартные блоки для строительства. Но есть у газобетона один недостаток, который требует соблюдения определенных условий при строительстве здания в несколько этажей. Заключается недостаток в хрупкости материала. При необходимости укладки плит перекрытия и возведения второго этажа потребуется монтаж армпояса. Что это за элемент и как выполняется его установка? Об этом будет рассказано в статье.

Причины для монтажа

Если постараться описать конструкцию просто, то армпояс представляет собой небольшой монолитный контур, который заливается на верхний край стены по периметру всего здания. Используется он не просто так, а для того, чтобы компенсировать определенные процессы, происходящие в строении. Среди основных можно выделить:

предотвращение появление трещин в стенах;
устойчивость к пучению грунта;
повышенная сопротивляемость к порывам ветра;
сейсмическая устойчивость;
возможность строительства на склоне.

Известно, что после завершения строительства геометрия здания несколько меняется. Это связано с процессами усадки. Если армпояс в этом случае отсутствует, то велика вероятность появления трещин в стенах, т. к. усадка происходит не равномерно, а с различной скоростью для каждой части дома. Обратные процессы происходят зимой в местностях, где наблюдается высокий коэффициент пучения грунта. В этом случае пласты грунта начинают постепенно воздействовать на фундамент, выталкивая его наружу. Усилие оказывается на основание неравномерно, что также приводит к потере геометрии и появлению трещин. Такому ходу дел препятствует смонтированный армпояс.

В силу своей конструкции любое здание обладает парусностью. Особенно если оно находится на открытой местности и имеет несколько этажей. Сильные порывы ветра способны оказать значительное воздействие на стены, оно компенсируется и распределяется равномерно на все здание, когда есть армпояс. Некоторые местности отличаются наличием сейсмической активности, которая неминуемо ведет к разрушению зданий. Но если армпояс будет смонтирован грамотно, тогда шансы на устойчивость здания повышаются. Армпояс также требуется при строительстве здания на склоне. В этом случае также могут происходить смещения грунта и неравномерно распределение давления на фундамент.

Армпояс для дома из газобетона монтируется не только в случаях наличия нескольких этажей. Он может потребоваться и при сооружении стропильной системы. В этом варианте он выполняет роль мауэрлата. Его необходимость вызвана двумя основными факторами. Одним из них является использование крепежных элементов для фиксации стропильных ног.

В большинстве случаев установка анкерных болтов непосредственно в блоки из газобетона приводит к появлению трещин и к разрушению блоков. Другим фактором является распирающая способность висячих стропил. Если не обеспечить наличие монолитной конструкции, то верхняя часть стен будет разрушена. Дополнительным фактором, который вынуждает сооружать армпояс для здания из газобетона является его малая точечная сопротивляемость. Давление от стропильных ног распределяется неравномерно, что приводит к разрушению блока в определенном месте.

Есть и другие проблемные участки дома из газобетона, которые нуждаются в установке монолитных железобетонных конструкций. Одним из них является цоколь. В этом случае армпояс позволяет связать стены воедино снизу и правильно распределить давление от них на фундамент. Обычно высота конструкции в этом случае составляет 40 см. Железобетонные конструкции в виде перемычек монтируются над дверными и оконными проемами, чтобы увеличить прочность конструкции и предотвратить обрушение.

Варианты изготовления

Армпояс в случае здания из газобетона может быть реализован несколькими способами. Одним из них, который часто используется для экономии материала является кирпичный армпояс. В этом случае поверх газоблоков выполняется кирпичная кладка в несколько рядов, в швы которых укладывается арматура. Применение такого решения допускается для нежилых одноэтажных помещений. Для дома применяются другие способы монтажа, которые описаны ниже.

Применение специальных блоков

Эти элементы еще называют U-блоками в силу их внешнего вида. В каждом таком блоке имеется выемка или выреза, специально предназначенный для укладки арматуры и заливки в него бетона. Толщина стенок блока неодинакова, что требуется для конструктивной прочности. Одни из них имеет 10 см, а вторая только пять. Монтаж самих блоков из газобетона осуществляется стандартным методом на клей. При этом они должны располагаться строго в одной плоскости. Это наиболее простой и быстрый способ установки армпояса для здания из газобетона.

Доборные блоки

Сооружение армпояса можно осуществлять с использованием доборных блоков. По высоте и длине они являются аналогичными обычным блокам, но их толщина меньше, чем у стандартных. В этом случае осуществляется монтаж доборных блоков различной толщины с наружной и внутренней части стены с применением обычного клея. Благодаря такому подходу между блоками образуется канавка, куда и осуществляется монтаж арматуры и заливка бетона.

Использование опалубки

Опалубка при сооружении армпояса на здании из газоблока может применяться двумя способами:

односторонним;
двухсторонним.

Первый метод можно назвать комбинированным, т. к. наряду с опалубкой потребуются доборные блоки с толщиной в 10 см. Они монтируются на наружный край стены стандартным методом. Впритык к доборному блоку монтируется лист утеплителя толщиной в 5 см. К внутренней стороне стены фиксируется опалубка, которая и завершает формирование канавки для заливки армпояса для здания. Преимуществом такого решения является отсутствие видимости пояса снаружи, что упрощает отделку фасадов.

Применение двухсторонней опалубки подразумевает отсутствие использование доборных блоков. В этом случае щиты опалубки монтируются с наружной и с внутренней части стены. При этом вплотную к опалубке, которая установлена снаружи укладывается экструдированный пенополистирол толщиной в 5 см. Только после этого выполняется монтаж арматуры и заливка армпояса.

Процесс сооружения

Процесс установки армпояса с использованием специальных блоков не вызывает особых затруднений. Вопрос может касаться конструкции с применением двойной опалубки. Первым делом в этом случае изготавливается именно опалубка. Для нее может быть использована дюймовая доска, ламинированная фанера или листы влагостойкой ОСБ плиты. В первом случае щиты сбиваются из нескольких досок, которые располагаются одна, рядом с другой. Чтобы их скрепить между собой применяется квадратный брус со стороной в 4 см. Вертикальные элементы устанавливаются каждые полметра. Высота опалубки будет полностью зависеть от высоты армпояса. При этом должен быть зазор сверху в 5 см и снизу в половину высоты опалубки, чтобы прочно зафиксировать ее к стене.

Обратите внимание! Чтобы ее было проще демонтировать, внутреннюю частью можно обшить полиэтиленовой пленкой. В этом случае поверхность армпояса получится гладкой.

Фиксировать опалубку к стене можно различными способами. Самым распространенным является использование саморезов, которые насквозь вкручиваются в стену. В некоторых случаях используются гвозди, в других вариантах применяются шпильки, которые фиксируют две опалубки насквозь через блок. Как бы там ни было, дополнительно сверху устанавливаются деревянные перемычки, которые не дадут опалубке разъехаться под весом бетона.

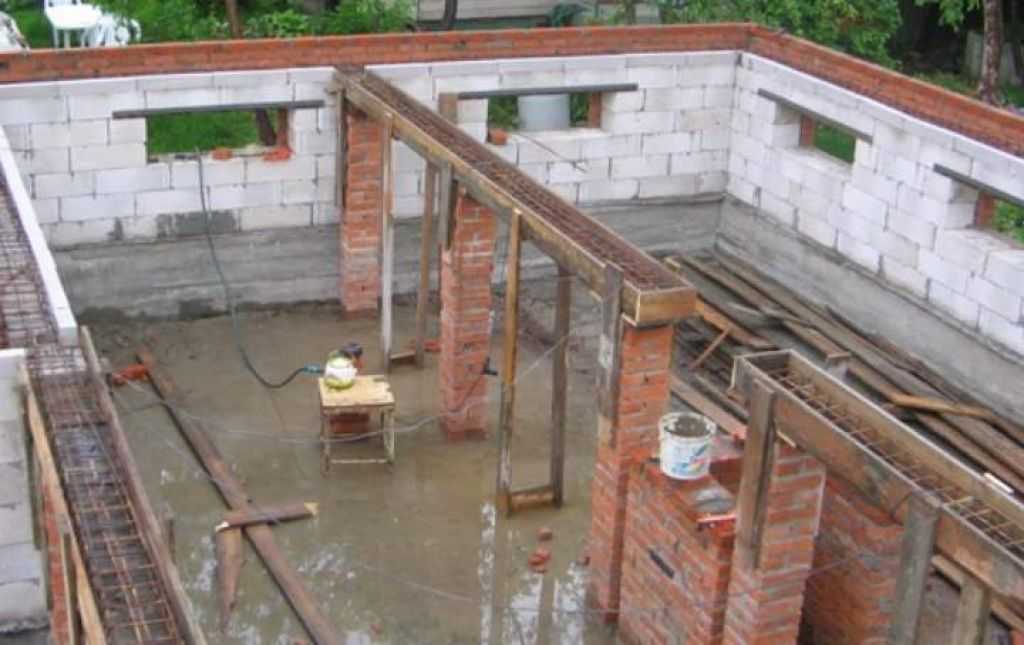

Следующим ответственным этапом является применение армирования. Для этого потребуется арматура с диаметром в 10 мм. Из нее сооружается объемный каркас. При этом горизонтальные ряды укладываются через каждые 30 см высоты. Вертикальные перемычки монтируются через каждые 20 см. При этом сварка элементов запрещена. Они должны быть зафиксированы с использованием вязальной проволоки. В этом случае можно избежать послабления металла в местах сварки. На каждую стену предусматривается отдельная конструкция. Они объединяются между собой специальными угловыми элементами, которые должны заходить на отдельные модули армирования, не меньше чем на 50 диаметров арматуры. Они также фиксируются вязальной проволокой.

Совет! При этом не стоит забывать, что сверху арматура должна быть залита бетоном на 5 см. Делается это для предотвращения воздействия влаги на металл. Армирование также не укладывается непосредственно на блок. Для этого применяются специальные подставки в виде звездочек.

Раствор для армпояса готовится в стандартных соотношениях, которые составляют 3 к 1 к 5. Первая цифра указывает на количество частей песка, вторая – цемента и третья – щебня. Наряду с этими компонентами, может быть использован пластификатор, если это требуется в зависимости от температуры окружающей среды. Если опалубка выполнена из доборных блоков или древесины, тогда заливать бетон лучше вручную. Связано это с тем, что от веса бетона, который падает из насоса, опалубка может быть разрушена. Автоматизированная заливка армпояса допускается в случае использования специальных блоков. Как только канавка будет заполнена, выполняется удаление воздушных пузырьков из армпояса. Делается это вручную отрезком арматуры.

Если армпояс заливается между первым и вторым этажом, тогда его необходимо сделать на всю высоту блока. При заливке армпояса в качестве мауэрлата его высоту можно уменьшить на 10 см, уложив на дно канавки доборный блок. При этом уменьшается именно высота, а не ширина, т. к. при меньшей ширине давление будет больше на стены. Еще до заливки армпояса для мауэрлата в канавку укладываются шпильки. Они должны быть связаны с арматурой и позже будут полезны при фиксации стропильных ног кровельной системы. Перед монтажом стропильных ног осуществляется гидроизоляция с помощью рубероида или битумной мастики. Процесс заливки армпояса показан на видео ниже.

Резюме

Как видно, армпояс является неотъемлемым элементом здания, который позволяет повысить его прочность и продлить срок службы. При этом работы по возведению после заливки можно продолжить после набора прочности. На это уходит несколько недель или целый месяц. Лучше дать это время армпоясу, чтобы в нем не появились трещины. В большинстве случаев нет необходимости переплачивать за специализированные блоки, т. к. проще для армпояса приобрести доборные или использовать опалубку. Отличная опалубка для армпояса получается из ламинированной фанеры. Она не только хорошо выдерживает воздействие влаги, но и обеспечивает ровные поверхности ребер армпояса.

Состав и пропорции раствора для кладки кирпича
Как сделать цветной раствор для кирпича
Размер и вес белого силикатного кирпича
Кирпич облицовочный силикатный

Устройство армопояса в доме из газобетона

При строительстве дома из газосиликатных блоков необходимым условием является изготовление армопояса из бетонного раствора. Армопояс для газобетона представляет собой монолитный слой бетона, равномерно распределенный по всему периметру стен дома. Такая конструкция на порядок повышает надежность стены из газобетона и всего строения. Для одноэтажного дома армопояс рекомендуется делать в средней части стены и под крышей, а для двухэтажного — между этажами и под крышей.

Для чего нужен

армопояс в доме из газобетона

Многие начинающие строители до конца не понимают, зачем нужен армопояс для стен дома. Особенно, если строение одноэтажное. На самом деле, необходимость его возведения исходит из следующих причин:

Пояс связывает воедино всю конструкцию, являясь своеобразным ребром жесткости. Тем самым повышается сопротивляемость здания ветровым нагрузкам, сейсмической активности, подвижкам грунта в районе застройки, усадке строительного материала. Без наличия такого усиления повышается вероятность образования трещин на стенах.

Вся нагрузка на стены распределяется равномерно, что продлевает эксплуатационный ресурс дома.
Благодаря армопоясу появляется возможность изготавливать оконные и дверные проемы любой ширины.
Закрепить стропильную систему на крыше необходимо очень надежно, а газоблоки этого обеспечить не могут.

Размеры армопояса

Размеры армопояса зависят от габаритов самой стены:

Армопояс проходит по всему периметру здания, в том числе по внутренним стенам.
Высота армопояса может быть меньше или равна высоте газоблока. Не рекомендуется делать ее более 30 см. Это неоправданный расход средств при одинаковой степени защиты. К тому же, будет наблюдаться повышенная нагрузка на стены.
Толщина армопояса для газобетона может равняться толщине стены, а может быть, меньше.
Рекомендуется сечение армопояса делать квадратным. Существует правило сопромата: квадратное сечение является более стойким к механическим нагрузкам, нежели прямоугольное.

Варианты изготовления армопояса

Некоторые строители, в целях экономии, делают армопояс из кирпича. Он представляет собой 4–5 рядов кирпича, между которыми проложена арматура или арматурная сетка. Поскольку кирпичный пояс по прочности уступает бетонному, его можно применять для строительства небольших построек или хозблоков.

Разберем, как правильно сделать армопояс по газобетону методом монолитной заливки. Существует несколько вариантов изготовления армопояса, которые приводятся ниже:

Использование готовых U-блоков

Такие изделия имеются в продаже. В сечении каждого U-блока имеется вырез, куда закладывается арматура и заливается бетон. Толщина одной стенки составляет — 10 см, а второй — 5 см. U-блоки устанавливаются на обычный клей для газобетона вначале по углам стены, а затем соединяются в один ряд. Блоки ставятся более толстыми сторонами на наружную стену строения.

Над дверными и оконными проемами монтируются деревянные перемычки, которые крепятся вертикальными подпорками. Перемычки должны находиться на одном уровне с верхом предыдущего ряда газоблоков.

Данный способ отличается легкостью и быстротой монтажа, но не обладает популярностью ввиду дороговизны U-блоков. Как вариант, можно самостоятельно изготовить U-блоки, вырезав в них ножовкой средние части.

Использование доборных блоков

Можно использовать для изготовления армопояса доборные блоки разной толщины. Для наружных стен используются заготовки толщиной — 10 см, а для внутренних — 5 см. Они устанавливаются на клей сверху предыдущего ряда. К наружным блокам должен примыкать утеплитель. В промежуток между блоками укладывается арматурный каркас и заливается бетон.

Вариант с односторонним доборным блоком

Применяются доборные блоки толщиной 10 см. Они устанавливаются на клей с наружной части стены. Непосредственно около блоков вставляются листы экструдированного пенополистирола толщиной 5 см. Они необходимы для уменьшения теплоемкости армопояса, во избежание появления мостиков холода. С внутренней стороны стены монтируется опалубка. В получившейся нише делается арматурный каркас, после чего в нее заливается бетонный раствор.

С наружной стороны дома бетонный пояс не будет виден, поэтому можно выполнять любую внешнюю отделку одним и тем же материалом.

Применение двухсторонней опалубки

Опалубка устанавливается с обеих сторон стены. Внутрь опалубки, вплотную к ее наружной стороне, вставляется слой утеплителя. После этого монтируется каркас из арматуры, а затем производится заливка бетона внутрь опалубки. После застывания бетона и снятия опалубки утеплитель необходимо заделать. Чаще всего это делается совместно со штукатуркой стены или ее отделкой листами пенопласта.

Как сделать опалубку для заливки бетона

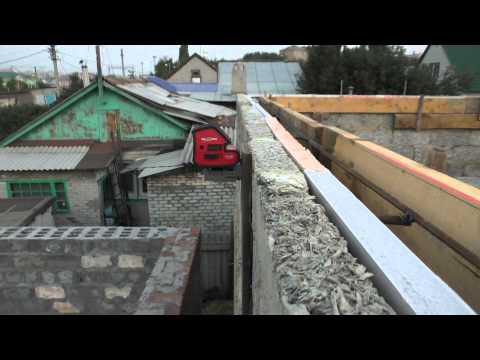

Если хотя бы одна сторона армопояса выходит наружу здания, требуется возведение обязательной опалубки. Она может изготавливаться из ровных досок, OSB, листов фанеры, ламинированных плит ДСП. Крепится опалубка непосредственно к газобетонным стенам при помощи саморезов по дереву. Если применяются доски, то необходимо предусмотреть наличие вертикальных перемычек, обеспечивающих жесткость конструкции.

Совет: верх опалубки должен быть идеально ровным, чтобы слой бетона был одинаков по своей толщине. Тогда ряд блоков, который будет на него укладываться, не изменит геометрию стены дома.

Поверху опалубки крепятся горизонтальные перемычки, фиксирующие ее с обеих сторон. Перемычки прикручиваются саморезами или прибиваются гвоздями через каждые 80–100 см.

Если слой утеплителя выходит на внешнюю стену дома, а отделка стены пока что не предусмотрена, его можно замаскировать. Для этого опалубку устанавливают не заподлицо со стеной, а непосредственно на стену. После снятия опалубки остается впадина глубиной около 3 см, чего вполне достаточно для слоя отделочного материала.

Совет: опалубка устанавливается сразу по всему периметру стен. Тем самым обеспечивается заливка армопояса за 1 заход.

Армирование бетона

Для повышения прочности и жесткости бетонного слоя необходимо выполнить его армирование. Для этого используется металлическая или стекловолоконная арматура сечением 8–12 мм. Обычно достаточно четырех прутов арматуры, уложенных вдоль стен. Арматура связывается между собой вязальной проволокой через каждые 50 см с формированием квадратного или прямоугольного каркаса. Сварку для соединения прутов применять не рекомендуется, так как металл быстро начнет ржаветь даже внутри слоя бетона именно в проваренных местах.

Армирующий каркас не должен лежать на газобетоне. Его нужно приподнять над ним примерно на 3 см. Для этого используются специальные пластиковые фиксаторы для арматуры. Удобнее выполнять вязку каркаса внутри опалубки.

Заливка армопояса

Рассмотрим, как правильно залить армопояс бетонным раствором. Для этого рекомендуется использовать бетон М200 или выше. Его можно купить в уже готовом виде или изготовить самостоятельно из песка и цемента марки М400. При самостоятельном изготовлении следует придерживаться пропорций раствора:

Цемент — 1 часть.
Песок — 3 части.
Щебень — 5 частей.
Вода — до густоты.
Пластификатор — по рекоммендации производителя.

Бетонный раствор перемешивается вручную или при помощи бетономешалки. После этого раствор заливается внутрь опалубки. Используя металлический штырь, бетон уплотняется с удалением из него пузырьков воздуха.

Совет: заливать армопояс рекомендуется за один заход, чтобы не допустить расслоения нескольких слоев бетона. Если такой возможности нет, то на поверхности залитого слоя устанавливают деревянные перемычки. После их снятия поверхность бетона увлажняют, а затем продолжают заливку.

Примерно через 5 дней бетон окончательно застынет. Опалубку можно будет снять. В течение этих дней армопояс желательно поливать водой для придания бетону повышенной прочности.

Особенности бетонного пояса под мауэрлат

О необходимости обустроить армопояс на газобетоне между этажами мы поговорили. А нужен ли такой слой бетона снизу чердачного перекрытия? Не будет ли слишком громоздким дом с несколькими поясами? Мауэрлат нельзя крепить непосредственно к ряду газоблоков, так как данный материал не отличается повышенной прочностью. От воздействия ветровых нагрузок крепления просто расшатаются, а брус сместится со своего места.

Кроме того, будут укреплены стены, что исключит появление на них трещин. 2 бетонных пояса не слишком утяжелят всю конструкцию, поэтому можно не беспокоиться за сохранность стен. Следовательно, армопояс необходим, но имеет свои особенности.

Армопояс под мауэрлат может отличаться своими габаритами в меньшую сторону, так как несет меньшую нагрузку. Кроме того, для усиления каркаса пояса часто используется всего 2 арматурных прута.

Мауэрлат должен надежно крепиться к армопоясу. С этой целью, еще до заливки бетонного раствора, поднимают вертикально вверх шпильки с гайками. Деревянный брус мауэрлата крепится к бетону именно этими шпильками и сверху фиксируется гайками.

Других отличий у такой конструкции не имеется.

Сделанный по всем правилам бетонный армопояс обеспечит зданию из газобетона прочность и долговечность, предотвратит появление трещин на стенах, позволит сделать надежную крышу. Потратив на изготовление усиленного бетонного пояса 2–3 дня, вы продлите срок эксплуатации дома в несколько раз.
