Фундамент опалубка: Опалубка для фундамента своими руками: как выполнить монтаж

Опалубка для ленточного фундамента — ДЗСО

В малоэтажном строительстве часто используется ленточный фундамент, представляющий собой полосы, проходящие по всему периметру здания, а также под несущими и внутренними стенами. Использование сплошной опоры позволяет равномерно распределять нагрузку по всему основанию строения, и подходит для возведения домов из любого строительного материала.

Для заливки ленточного фундамента используются монолитные или сборные опалубочные системы. Правильный выбор опалубки для ленточного фундамента и соблюдение технологии ее монтажа имеют огромное значение для получения качественного результата. Именно от эксплуатационных характеристик отлитого основания будет зависеть срок службы загородного дома или дачи.

Требования к опалубке под фундамент

Основными требованиями к опалубке под ленточный фундамент являются функциональность и надежность каркасных систем, а также соответствие:

• проектной форме и размерам основания. Высота опалубки должна быть больше, чем расчетная глубина фундамента;
• прочности и способности выдерживать критические нагрузки от воздействия веса заливаемого рабочего раствора;
• однородности и отсутствию зазоров, которые станут источником вытекания бетона.

Это исключит появление в фундаменте пустот, существенно снижающие его эксплуатационные качества. Даже маленькие щели, допущенные при монтаже каркаса, по мере нарастания давления от веса бетона будут увеличиваться в размерах, ухудшая качество монолитного основания.

Перед тем, как выбрать технологию и собрать каркас, производится исследования грунта и расчет опалубки для ленточного фундамента. На основании полученных данных подбираются материалы для изготовления опалубочной системы, а также определяется ее тип и конструкция.

Выбираем вид опалубки

Современные технологии создания ленточных фундаментов допускают использование двух видов каркасных систем:

• Съемная опалубка, состоящая из нескольких сегментов, которые после осуществления заливки фундамента подлежат демонтажу.
• Не разборная опалубка ленточного фундамента, которая после отливки основания остается частью стационарной системы и увеличивает ее функциональность (гидроизоляция, теплозащита, декоративные качества и пр. ).
• Скользящая опалубка позволяет плавно отливать фундамент и стены в единой плоскости, а также строить одновременно вертикальные и горизонтальные конструкции. Недостатком систем такого типа является сложность в сборке, требующая определенной квалификации исполнителя.

Если на участке грунт обладает достаточными показаниями вязкости и прочности, допускается использование опалубки для строительства ленточного фундамента методом заливки бетона в траншею.

Материалы для опалубочных систем

В зависимости от требований к прочности фундамента и желании застройщика сэкономить на данном этапе строительства, в качестве материала для сборки опалубки может использоваться:

1. Стальные листы толщиной до 2 мм. Изготовление систем из металла обеспечивают им гибкость, позволяя скруглить углы или получить основание нужной формы. Недостатком стальной опалубки является цена, которая может существенно увеличить размер строительной сметы.
2. Железобетонные формы, пользующиеся большой популярностью и обеспечивающие фундаменту высокую прочность. Расходы на покупку ж/б конструкций и необходимость применения грузоподъемной техники компенсируются значительным сокращением объема расходуемого при отливке бетона.
3. Пенополистирол — несъемная опалубка для ленточного фундамента проста в установке, ее монтаж не требует применения специальных подъемных средств. Пластик не обладает высокими показателями прочности, но обеспечивает дополнительную гидро- и теплоизоляцию фундаменту.
4. Пиломатериалы – опалубочные системы из древесины обладают таким существенным преимуществом, как доступная цена. Монтаж деревянной опалубки прост и понятен. Единственным требованием при ее применении является строгое соблюдение технологии установки креплений. От точности монтажа крепежей будет зависеть показатель прочности всей конструкции, а также минимальный размер зазоров между деревянными деталями.

Иногда частные застройщики с целью экономии пытаются использовать для устройства опалубки подручные материалы – шифер, металлопрофиль и пр.

Специалисты ДЗСО категорически не рекомендуют применять их в конструкции каркасных систем для бетонирования фундамента. Сборка опалубки не будет отвечать отраслевым стандартам качества, несущая способность такой конструкции будет гарантированно низкой, а утечка рабочего раствора – значительной.

Особенности монтажа

Независимо от выбранного материала и конструкции, установка опалубки для ленточного фундамента начинается с расчета системы. Для того, чтобы знать размеры конструкции, удваивается длина здания по периметру (опалубка размещается по двум сторонам его основания). К показателю добавляется длина перегородок, ширина фундамента, и 5-7% полученного результата из-за возможных поправок, вносимых по ходу монтажа.

Процесс сборки будет зависеть от выбранного материала. Общим этапом будет рытье траншеи, установка грунтовой подушки и выполнение обязательных гидроизоляционных работ. Затем:

1. Пластиковые блоки устанавливаются и фиксируются с помощью предусмотренных в конструкции замков. В них создаются отверстия под инженерные коммуникации, а также для армирования фундамента.
2. Ж/б блоки также должны иметь отверстия для выполнения армирования и надежной фиксации обвязки. Вертикальное соединение блоков выполняется с применением монтажной стяжки, их перекрытие производится внахлест. Последний ряд покрывается армирующей стяжкой, после схватывания которой система готова к заливке бетоном.
3. Опалубка из фанеры толщиной не менее 3 мм создается из листов, распиленных по расчетным размерам. Для их фиксации используется деревянный брус и гвозди. Гладкая сторона фанеры должна быть обращена внутрь, а соединительные брусья – наружу конструкции. Для укрепления опалубки ленточного фундамента во время заливки, с обеих ее сторон устанавливаются колышки-распорки.

Металлическая опалубка устанавливается по аналогии с системой из фанеры и брусьев.

Советы специалистов

Для частных застройщиков, которые будут создавать опалубку под ленточный фундамент своими руками, специалисты ДЗСО могут дать несколько практичных и важных рекомендаций:

• После установки элементов опалубки обязательно следует производить выверку горизонтального и вертикального уровня их расположения.
• Зазоры в опалубке шириной более 5 мм считаются недопустимыми и требуют устранения до начала заливки конструкции бетоном.
• Наиболее крепким углом является место перегиба арматуры. При затруднениях с перегибом до нужного уровня, следует использовать специальные стяжки для перевязки стержней.
• Демонтаж разборной опалубки допускается только после полного высыхания бетона и набора им прочности не менее 80%.

Если вы не уверены в своих силах и сомневаетесь в возможности сделать работу самостоятельно, советуем проконсультироваться со специалистом и выбрать квалифицированного исполнителя.

Читайте также:

Сложный этап при строительстве фундамента – опалубка

При самостоятельном возведении основания под здание у новичка часто возникает вопрос о том, как грамотно сделать опалубку под фундамент. Происходит это не случайно, ведь именно от ее качества будет зависеть результат всего строительства фундамента.

Сейчас для фундаментов применяют различные виды опалубки, от чего сразу становится понятно, что в них необходимо хорошо разбираться для того, чтобы подобрать оптимальный вариант для данного конкретного случая. Без этого рассчитывать на создание качественной основы достаточно сложно.

Для того чтобы оценить свои силы и понять можно ли провести все работы самостоятельно или надо пригласить специалистов, стоит обратиться к видео, как сделать опалубку под фундамент.

Виды опалубки

Виды опалубки весьма разнообразны и, в зависимости от того каким будет фундамент, предпочитается тот или иной. Для того чтобы иметь возможность правильно определиться в выборе стоит рассмотреть подробно все виды.

Опалубка может быть:

• •    мелкощитковая разборно-переставная – состоит из отдельных частей, размер которых максимум три метра квадратных, а вес доходит до пятидесяти килограммов. Такой вид опалубки можно собирать и разбирать вручную. Она успешно применяется для создания фундаментов под любую постройку;
• •    крупнощитковая  – в этом случае используются щиты крупного размера с различными элементами для соединения. При монтаже необходима строительная техника;
• •    блочная – состоит из блоков;
• •    опорно-переставная;
• •    тунеливая;
• •    горизонтально-перемещаемая;
• •    скользящая;
• •    подъемно-переставная.

Многие виды опалубки могут применяться не только при возведении фундамента, но и при постройке стен сооружения. Решая вопрос о том, как сделать опалубку под фундамент, стоит учесть и эти возможности.

Как рассчитать количество материала?

Как правило, в обязательном порядке необходимо сделать опалубку под ленточный фундамент. Для того чтобы работы по установке опалубки прошли успешно, требуется правильно рассчитать все необходимые материалы. Благодаря этому можно будет сразу же получить ответ на вопрос, сколько стоит сделать опалубку под фундамент.

Приступая к подсчетам количества материала, в первую очередь следует промерить весь периметр будущей опалубки и умножить его на два, поскольку строиться она будет с двух сторон.

После того как количество материалов определено, встает вопрос, сколько же будет стоить опалубка под фундамент и какой окажется ее конечная цена с учетом дополнительных затрат. Для этого потребуется сложить цену всех материалов, стоимость их доставки и работ по устройству опалубки под ленточный фундамент. Таким образом будет известна вся сумма расходов на опалубку.

Особенности постройки

Начиная строительство дома или подсобного сооружения, часто задумываются о том, как сделать опалубку своими руками. Этот этап строительства в действительности очень прост, и требуется только соблюдение последовательности работ.

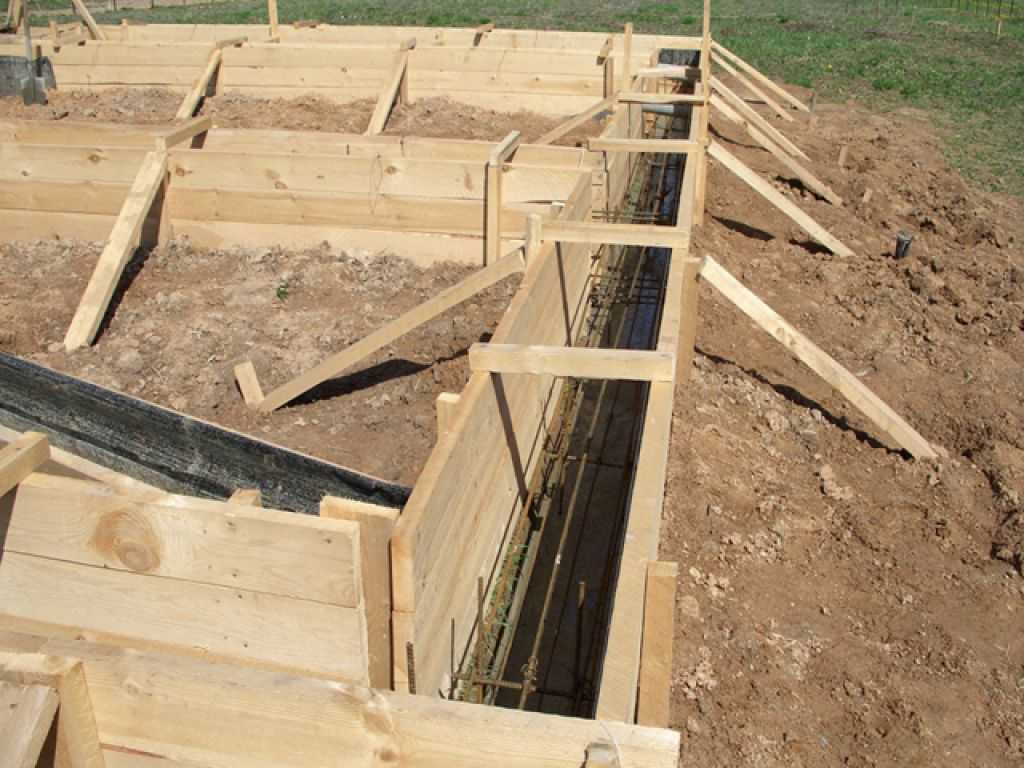

Устройство опалубки ленточного фундамента с применением досок осуществить не сложно. Проводится оно в следующем порядке:

• •    рытье котлована;
• •    засыпка песчано-гравийной подушки;
• •    гидроизоляция;
• •    крепеж арматуры;
• •    подгонка всех частей опалубки, для того чтобы залить фундамент было максимально просто.

После того как бетон полностью затвердеет, если сделана съемная опалубка под фундамент, она удаляется. На этом основной этап строительства фундамента можно назвать оконченным. Изучившим даже такую краткую инструкцию по строительству опалубки под фундамент, становится понятно, что если все работы сделать правильно, то сложностей не возникнет как на этапе постройки, так и на этапе заливки фундамент.

При строительстве бани также надо иметь представление о том, как сделать опалубку под фундамент. Как правило, в этом случае используют обрезную доску, которая является не самым дешевым материалом. Выгодно также применять разборную опалубку. В этом случае оставшиеся доски можно будет в дальнейшем использовать при строительстве крыши бани. Гидроизоляция требуется также как и для фундамента дома.

Строительство гаража тоже вызывает вопрос о том, как правильно сделать опалубку. Здесь самым выгодным вариантом будет такой же, как и для бани; хотя в случае необходимости придания фундаменту большей прочности, можно сделать и постоянную несъемную опалубку.

В зависимости от того какому методу при устройстве опалубки ленточного фундамента будет отдано предпочтение, станет изменяться и цена строительных работ.

1926.703 — Требования к монолитным бетонам.

1. По стандартному номеру
2. 1926.703 — Требования к монолитным бетонам.

Общие требования к опалубке .

1926.703 (а) (1)

Опалубка должна проектироваться, изготавливаться, монтироваться, поддерживаться, укрепляться и обслуживаться таким образом, чтобы она была способна безотказно выдерживать все вертикальные и боковые нагрузки, которые можно обоснованно ожидать от опалубки.

1926.703 (а) (2)

Чертежи или планы, включая все изменения, расположения домкратов, опалубки (включая подпорное оборудование), рабочих площадок и подмостей должны быть доступны на строительной площадке.

1926.703 (б)

Крепление и перекрепление

1926.703 (б) (1)

Все оборудование для раскрепления (включая оборудование, используемое при выполнении операций по раскреплению) должно быть проверено перед монтажом, чтобы определить, соответствует ли оборудование требованиям, указанным в чертежах опалубки.

1926.703 (б) (2)

Крепежное оборудование, поврежденное таким образом, что его прочность уменьшилась до значения, меньшего, чем требуется в соответствии с § 1926.703(a)(1), не должно использоваться для подпорки.

1926.703 (б) (3)

Возведенное опорное оборудование должно быть проверено непосредственно перед, во время и сразу после укладки бетона.

1926.703(б)(4)

Опорное оборудование, которое после монтажа оказывается поврежденным или ослабленным, так что его прочность снижается до уровня, меньшего, чем требуется в соответствии с § 1926.703(a)(1), должно быть немедленно усилено.

1926.703 (б) (5)

Пороги для крепления должны быть прочными, жесткими и способными выдерживать максимальную предполагаемую нагрузку.

1926.703 (б) (6)

Все опорные плиты, упоры, удлинители и регулировочные винты должны плотно прилегать к фундаменту и опалубке и при необходимости закрепляться.

1926.703 (б) (7)

Внецентренные нагрузки на береговые оголовки и аналогичные элементы должны быть запрещены, если только эти элементы не были рассчитаны на такую ​​нагрузку.

1926.703 (б) (8)

При использовании одинарных стоек один над другим (ярусным) заказчик должен соблюдать следующие специальные требования в дополнение к общим требованиям к опалубке:

1926.703(б)(8)(и)

Проект подпорки должен быть подготовлен квалифицированным проектировщиком, а установленная подпорка должна быть проверена инженером, имеющим квалификацию в области проектирования конструкций.

1926.703(б)(8)(ii)

Берега одинарной стойки должны быть выровнены по вертикали.

1926.703(б)(8)(iii)

Одинарные стойки должны быть сращены во избежание смещения.

1926.703(б)(8)(iv)

Одинарные стойки должны быть соответствующим образом раскреплены в двух взаимно перпендикулярных направлениях на уровне стыка. Каждый ярус также должен быть растянут по диагонали в тех же двух направлениях.

1926.703 (б) (9)

Регулировка одинарных стоек для подъема опалубки не должна производиться после укладки бетона.

1926. 703 (б) (10)

Замена опор должна производиться по мере удаления первоначальных опалубок и опор всякий раз, когда требуется, чтобы бетон выдерживал нагрузки, превышающие его грузоподъемность.

1926.703 (с)

Вертикальные скользящие формы .

1926.703 (с) (1)

Стальные стержни или трубы, на которые взбираются домкраты или с помощью которых поднимаются опалубки, должны быть—

1926.703 (с) (1) (я)

Специально разработан для этой цели; и

1926.703(с)(1)(ii)

Надлежащим образом закреплены, если не залиты бетоном.

1926. 703 (с) (2)

Опалубка должна быть спроектирована таким образом, чтобы предотвратить чрезмерную деформацию конструкции во время подъема домкратом.

1926.703 (с) (3)

Все вертикальные скользящие опалубки должны быть снабжены подмостками или рабочими платформами, где должны работать или проходить сотрудники.

1926.703 (с) (4)

Домкраты и вертикальные опоры должны располагаться таким образом, чтобы нагрузки не превышали номинальную грузоподъемность домкратов.

1926.703 (с) (5)

Домкраты или другие подъемные устройства должны быть снабжены механическими упорами или другими автоматическими удерживающими устройствами для поддержки скользящих опалубок в случае отказа источника питания или подъемного механизма.

1926.703 (с) (6)

Опалубочная конструкция должна поддерживаться в пределах всех расчетных допусков, указанных для вертикальности во время операции подъема домкратом.

1926.703 (с) (7)

Заданная безопасная скорость подъема не должна превышаться.

1926.703 (д)

Арматурная сталь .

1926.703 (д) (1)

Арматурная сталь для стен, опор, колонн и аналогичных вертикальных конструкций должна иметь достаточную опору для предотвращения опрокидывания и предотвращения обрушения.

1926. 703(г)(2)

Работодатели должны принимать меры для предотвращения сматывания развернутой проволочной сетки. Такие меры могут включать, помимо прочего, крепление каждого конца рулона или переворачивание рулона.

1926.703 (е)

Снятие опалубки .

1926.703 (д) (1)

Опалубки и подпорки (за исключением тех, которые используются для плит на грунтовых и скользящих опалубках) не должны сниматься до тех пор, пока заказчик не установит, что бетон набрал достаточную прочность, чтобы выдержать его вес и дополнительные нагрузки. Такое определение должно быть основано на соблюдении одного из следующих условий:

1926.703 (е) (1) (я)

В планах и спецификациях указаны условия удаления опалубки и берегов, и такие условия соблюдены, или

1926. 703(е)(1)(ii)

Бетон был должным образом испытан с использованием соответствующего стандартного метода испытаний ASTM, предназначенного для определения прочности бетона на сжатие, и результаты испытаний показывают, что бетон набрал достаточную прочность, чтобы выдерживать свой вес и дополнительные нагрузки.

1926.703 (д) (2)

Подкрепление не должно сниматься до тех пор, пока бетон, на который опирается, не наберет достаточную прочность, чтобы выдержать его вес и все действующие на него нагрузки.

[61 ФР 5507, 13 февраля 1996 г.]

Опалубка фундамента: можно ли оставить опалубку в фундаменте?

Переключить навигацию

Поиск

p01283 205919 / 07727 643 526

Одним из элементов строительства фундамента, на выполнение которого уходит больше всего времени, является опалубка. Опалубка, также известная как опалубка, представляет собой форму или каркас, который используется для удержания влажного бетона на месте до тех пор, пока бетон не схватится и не затвердеет. Очевидно, что для возведения опалубки фундамента в начале строительства необходимы как время, так и рабочая сила, но также требуются дополнительные время и усилия для снятия этой временной опалубки в конце заливки бетона. Это заставляет многих задать вопрос: можно ли оставить опалубку в фундаменте?

Краткий ответ на этот вопрос заключается в том, что это зависит от типа возводимого фундамента. В то время как сверхмощная опалубка, используемая при строительстве стен и балок, никогда не может оставаться на месте после затвердевания бетона, существует множество других случаев, когда можно использовать несъемную опалубку, что обеспечивает значительную экономию средств и времени. Конечно, дело не только в том, что вы можете просто использовать обычную опалубочную фанеру и оставить ее на месте в конце заливки бетона — вместо этого всегда следует использовать специальную несъемную опалубку. Доступен ряд различных систем несъемной опалубки, в том числе опалубка фундамента Beamform, несъемная опалубка K Form и (в некоторых случаях) Combiform.

K Form Опалубка

K Form — отличная альтернатива традиционной металлической опалубке, позволяющая значительно ускорить заливку бетона, не беспокоясь о грязном снятии и очистке. Эта простая защелкивающаяся система изготовлена ​​из переработанного пластика и позволяет строителям укладывать сотни метров виброрейки в час. Отверстия для дюбелей предварительно просверливаются через каждые 300 мм, а также предварительно просверливаются отверстия для анкеров, что экономит еще больше времени на установку и надежное позиционирование.

Очевидно, после заливки бетона экономится дополнительное время, потому что пластиковая опалубка остается на месте в течение всего срока службы бетонного элемента — однажды установленная, она остается на месте — вы можете оставить K Form в фундаменте.

Опалубка Beamform

Другим инновационным решением для опалубки фундаментных балок и оголовков свай является Beamform, сверхпрочная полипропиленовая опалубка, которую можно легко разрезать и согнуть для придания нужной формы, а также просто бросить в траншею и закрепить на арматурном каркасе. затем траншеи были засыпаны, чтобы все осталось на месте. Beamform предлагает ряд существенных преимуществ по сравнению с традиционными металлическими или фанерными опалубками, в том числе меньшее количество рытья траншей и удаления грунта, простота в обращении, уменьшенные потери бетона и минимальные требования к пространству для хранения. Его легко резать и формировать, и для его эффективного использования не требуется обширной подготовки или опыта.

Опалубка балочной формы может поставляться в виде листов стандартных размеров (3,5 м x 2,4 м), которые должны быть вырезаны и выбраны по размеру на месте подрядчиками, или могут быть доставлены на место в виде нарезанных полос или предварительно изготовленных U-образных профилей. Проект, конечно, может использовать все эти варианты на различных этапах сборки, в зависимости от времени и ограничений доступа, сложности отдельных элементов сборки и рабочей силы, доступной на месте в различных точках проекта. Наряду с самими листами Beamform доступен ряд вспомогательных аксессуаров, включая промежутки, ленту, ножи и распорки.

Изготовленный из полипропилена толщиной 8 мм, Beamform может быть полностью переработан, что делает его экологически безопасным и экономичным выбором.

Закажите Beamform здесь

Combiform

Combiform представляет собой модульную систему виброрейки, которую в некоторых случаях можно использовать в качестве опалубки. Combiform изготовлен из алюминия, поэтому он легкий, прочный, а также доступен в семи вариантах высоты для различных требований к толщине бетона.

Систему Combiform можно штабелировать, что снижает требования к хранению, ее можно использовать внутри и снаружи помещений и в любых климатических условиях. Он также имеет готовые отверстия для дюбелей, и для этой системы доступен ряд аксессуаров, включая стопорные зажимы, регулировочные винты и пластины заземления.

Все три из этих систем потенциально могут использоваться в качестве стационарных опалубочных систем (хотя Combiform, по сути, представляет собой стяжную рейку), и все они обладают значительными преимуществами, включая простоту установки, сокращение трудозатрат, локализацию трещин и легкое выравнивание плит.
