Технология утепления каркасного дома | Блог строительной компании RNR

• О теплопроводности и энергоэффективности
• Виды утеплителей для деревянного каркасного дома
• Схема слоёв
• Технология утепления каркасного дома различными видами утеплителей
• Утепление крыши и потолка в каркасном доме
• Утепление пола

Само понятие «каркасный дом» подразумевает использование утеплителя, являющегося неотъемлемой частью «пирога». При этом допускается применение различных видов утеплителей как синтетического, так и органического происхождения.

О теплопроводности и энергоэффективности

Каркасные дома являются одними из самых тёплых, поэтому они так популярны в Канаде и странах Скандинавии. Использование обширного слоя утеплителя, закладываемого внутрь полых стен, позволяет достигнуть революционных показателей теплопроводности – 0,02 Вт/(м·K). Для сравнения: теплопроводность стен в домах из бруса или оцилиндрованного бревна – 0,15 Вт/(м·K), из пеноблоков – 0,45 Вт/(м·K), из кирпича – 0,58-0,81 Вт/(м·K). Чем теплопроводность ниже, тем теплее в доме зимой и комфортнее (прохладнее) в летний зной.

Особенности технологии утепления стен каркасного дома делают его ещё и энергоэффективным, позволяя снизить количество потребляемой энергии, необходимой для обогрева. Благодаря низкой теплопроводности, достигаемой за счёт использования пористых, «воздушных» утеплителей, каркасный дом легко прогреть до комфортной температуры за несколько часов, даже если он долго не отапливался в холодное время года.

Утепление каркасного дома ватным утеплителем толщиной 150 мм обеспечит термическое сопротивление конструкции в 3,25 м²С/Вт, тогда как согласно СНиП II-3-79* «Строительная теплотехника», для Москвы и области требуемое термическое сопротивление ниже – 3,15 м²С/Вт. И опять же, к сравнению. Если для достижения отметки в 3,25 м²С/Вт утепление стен каркасного дома достаточно произвести утеплителем толщиной в 150 мм, то для достижения этого же показателя термического сопротивления стена кирпичного дома должна быть не уже 200 мм, стена из керамзитобетонных блоков – не уже 500 мм, а из сухой древесины – 550 мм!

Виды утеплителей для деревянного каркасного дома

Базальтовый утеплитель в плитах

Более 75% всех деревянно-каркасных домов в Канаде, США и странах Европы утепляются базальтовым плитным утеплителем.

Производится базальтовый утеплитель из горных пород (поэтому его еще называют каменной ватой), которые плавятся при t ≈ 1500 ⁰C и образуют тонкие волокна, составляющие основу ваты. По сути, это та же стекловата, но сделанная из габбро-базальта, а не из кварца.

Основные преимущества:

• низкая теплопроводность – 0,03-0,05 Вт/(м·K)
• обеспечение хорошей гидроизоляции стен каркасного дома за счёт гидрофобности (не впитывает влагу, водопоглощение по объему – не более 2%)
• на 100% негорючий материал, что повышает пожаробезопасность деревянных зданий (максимальная температура, которую выдерживает базальтовый утеплитель – 1114 ⁰С!)
• высокая паропроницаемость – 0,3 мг/(м·ч·Па), поэтому утепление стен каркасного дома базальтовой ватой позволяет поддерживать не только температурный, но и оптимальный влажностный режим
• хорошая шумоизоляция: каменная вата способна приглушать вертикальные звуковые волны, идущие внутри стен
• очень прочный и устойчивый к механическим деформациям: при деформации в 10% базальтовый утеплитель имеет пределы прочности на сжатие от 5 до 80 килопаскалей
• экологически чистый, биологически и химически инертный (не выделяет никаких вредных веществ, устойчив к воздействию грибков и микроорганизмов)
• важно для тех, кто производит утепление каркасного дома своими руками: в отличие от стекловаты, каменная вата не раздражает кожу, не колется, не вызывает аллергических реакций
• 50 лет – средний срок службы в зависимости от заявленных характеристик

Именно базальтовый утеплитель (минеральную вату), в частности, Rockwool ЛАЙТ БАТТС и Rockwool ЛАЙТ БАТТС СКАНДИК, использует компания РНР.

• гарантия отсутствия сквозняков: материал плотно держится в каркасе дома, не образует щелей и «мостиков холода»
• не даёт усадки на протяжении всего периода эксплуатации, а это не менее 50 лет (при соблюдении рекомендаций производителя, связанных с технологией монтажа и условиями эксплуатации)
• не только не пропускает холод зимой, но и жару знойным летом
• биостокойсть: утеплители Rockwool непригодны в качестве пищи для грызунов, не способствуют возникновению и распространению бактерий
• удобство монтажа за счёт возможности комбинировать плиты разных размеров и реализованной технологии «флексии», благодаря которой один край плиты пружинит, что облегчает процесс установки утеплителя в каркас
• вакуумная компрессированная упаковка, позволяющая сэкономить на доставке.

Стекловата

О том, что стекловата колется и вызывает сильные раздражения на коже, всем известно, наверно, ещё из детства. Но на этом недостатки стекловаты не заканчиваются. Будучи уже смонтированной, она уступает по своим эксплуатационным характеристикам современным ватным утеплителям.

Главный минус! Стекловата подвержена усадке, что со временем приводит к образованию щелей, формирующих каналы постоянной утечки тепла. И если вы делаете утепление каркасного дома своими руками, то знайте, что компенсировать это явление, скорее всего, не удастся. Дело в том, что теплопроводность спрессованной стекловаты становится выше, её энергоэффективность снижается, да и проживание в таком доме становится менее комфортным.

Основные преимущества:

• дешевизна (иногда именно невысокая цена становится определяющим фактором при выборе утеплителя)
• в упакованном виде занимает совсем немного места, что значительно облегчает и удешевляет процесс транспортировки материала на объект. При этом после распаковывания сжатая стекловата быстро восстанавливает исходный объем
• биологическая и химическая инертность (не выделяет вредных для здоровья веществ и не боится грызунов)
• небольшой вес, а, следовательно, и нагрузка на конструкцию меньше
• волокна стекловаты в 2 раза длиннее и в 2 раза тоньше, чем волокна базальтового утеплителя. Это свойство позволяет использовать материал на неровных поверхностях и в конструкциях со сложной геометрией
• огнестойкость: стекловата не горит и не поддерживает горение, выдерживая температуры от 400 до 700 ⁰С в зависимости от заявленных характеристик и типа материала
• хорошая шумоизоляция
• 15-20 лет – срок службы

Эковата

В сети всё большую популярность приобретают видео об утеплении каркасного дома натуральным утеплителем – эковатой. Она одинаково хорошо подходит для утепления стен как изнутри, так и снаружи. Кроме того, технология напыления позволяет использовать эковату в том числе и для утепления потолка в каркасном доме.

Основные преимущества:

• низкая теплопроводность – 0,03-0,04 Вт/(м·K)
• экологичность и гигиеничность. Утеплитель изготавливается из целлюлозы, пропитанной бурой и борной кислотой – антисептиками, безвредными для человека
• не даёт усадки
• быстрый и лёгкий монтаж. Благодаря методу напыления теплоизоляция получается монолитной, бесшовной
• высокая паропроницаемость – 0,31 мг/(м·ч·Па)
• низкая плотность – 30-58 кг/м³ (чем ниже плотность, тем выше теплоизоляционные свойства материала)
• хорошая звукоизоляция
• 50 лет – средний срок службы. В Финляндии этот теплоизоляционный материал применяется почти век. Там много домов, утеплённых эковатой более 70 лет назад, и вопрос о смене утеплителя до сих пор не поднимался.

Пенополистирол

Для утепления стен снаружи также используют пенополистирол (он же экструдированный пенопласт). Решая утеплить каркасный дом своими руками, выбирайте специальные – огнестойкие, типы пенополистирола.

Уступая ватным утеплителям по звукоизоляции, экструдированный пенопласт обладает другими преимуществами:

• теплопроводность лучше (ниже), чем у минеральной ваты. Усреднено 0,037 Вт/(м·K) против 0,046 Вт/(м·K), в зависимости от заявленных характеристик, а это значит, что в вашем доме всегда будет тепло
• устойчив к существенным нагрузкам в течение длительного времени, что позволяет использовать пенополистирол в качестве полноценного элемента в строительных конструкциях
• высокая паропроницаемость: от 0,005 до 0,023 мг/(м·ч·Па)
• технологичность: плита пенополистирола весит так мало, что её может подхватить ветер, поэтому монтаж утеплителя может производиться одним человеком
• стоит недорого
• практически не подвержен усадке (в наименьшей степени, чем остальные утеплители)
• биологически пассивен: ему не страшны ни плесень, ни грибок
• 40 лет – средний срок службы в зависимости от вида и типа материала

Пенные утеплители

Технология утепления стен каркасного дома позволяет использовать и пенные утеплители, которые пока не получили широкого распространения в нашей стране. Суть всех пенных утеплителей сводится к тому, что они буквально вдуваются в пустоты каркаса подобно пене. Такой способ явно улучшает связь между утеплителем и непосредственно каркасом. Однако утеплить потолок каркасного дома своими руками в этом случае будет весьма затруднительно, потому что пена будет элементарно выливаться, не успев застынуть.

Но, несмотря на наличие спорных моментов, пенные утеплители завоёвывают популярность, обладая рядом уникальных преимуществ. К последним относится способность заполнять даже самые маленькие полости и возможность производить утепление в труднодоступных местах.

Схема слоёв

Независимо от того, какими материалами производится утепление каркасного дома, схема слоёв обязательно включает в себя:

• каркас (компания РНР использует оригинальные двутавровые балки)
• теплоизоляцию
• паро- и гидроизоляцию, ветрозащиту
• внутреннюю и внешнюю обшивку
• наружную облицовку

Паро- и гидроизоляция стен каркасного дома являются обязательным этапом в утеплении. Каркас с утеплителем обшивается ветрозащитной мембраной, а изнутри обтягивается слоем пароизоляции, защищающей утеплитель и каркас от попадания влаги, образования конденсата, «точек росы» и неприятных последствий всего этого.

Технология утепления каркасного дома различными видами утеплителей

Утепление минеральной ватой

Базальтовый утеплитель и стекловата – виды минеральной ваты.

Вертикальные стойки каркаса, как правило, крепятся с шагом 60 см, что соответствует ширине минераловатных плит. Толщина плиты составляет 5 см. Это позволяет сориентироваться в количестве слоёв по месту с учётом климатических условий. Чаще всего укладывается 3 слоя минваты (15 см), которые крепятся между собой деревянными стойками изнутри. Ещё один слой (5 см) крепится снаружи, перекрывая балки каркаса и исключая таким образом возможность возникновения «мостиков холода».

Очень важно правильно уложить утеплитель! Материал должен плотно размещаться между стоек, прилегая всей поверхностью. При этом утеплитель не должен прогибаться. Поверх него следует выполнить слой пароизоляции. Стыки пароизоляционной мембраны можно зафиксировать специальным строительным скотчем – армированной липкой лентой. Если слой пароизоляции есть с наружной стороны дома, то изнутри её можно не делать.

Утепление эковатой

Технология утепления каркасного дома эковатой допускает три варианта: сухая засыпка, напыление с водой и напыление с клеем.

Самым недорогим способом является первый – сухая засыпка. На место строительства поставляются прессованные брикеты эковаты, которые впоследствии разрыхляются электромиксером. После разрыхления брикетов объем утеплителя увеличивается втрое! Это необходимо учитывать при сметных расчётах и покупке материала.

К вертикальным стойкам каркаса заранее крепится изоляция или плиты OSB. Сверху оставляется зазор, через который и засыпается эковата до тех пор, пока она не заполнит собой все пространство. Но работа по утеплению на этом не заканчивается. Засыпав эковату, необходимо вручную её утрамбовать как можно плотнее.

Влажные способы утепления стен эковатой обычно применяются профессионалами, так как требуют использования специального оборудования, в частности, агрегата для распыления, в котором вата смачивается (либо в воде, либо в клее) и размягчается. Подготовленный утеплитель под давлением «напыляется» на стену, заполняя секции обрешётки одну за другой. Нанесённую на стены теплоизоляцию оставляют высыхать на сутки, после чего можно продолжать работы по монтажу и отделке стен.

Утепление пенополистиролом

Возведение стен с использованием пенополистирола потребует установки профильных планок – вертикальных подвесов с шагом 60-70 см. Их наличие покажет, где убрать излишки материала, а в каких местах добавить клея.

В видео об утеплении стен каркасного дома можно рассмотреть, что для улучшения адгезии на листы пенополистирола наносится своеобразная грунтовка – слаборазведеный клей. После этого утеплитель вплотную прижимается к заранее подготовленной (выровненной) стене. В случае необходимости его можно дополнительно закрепить с помощью дюбелей или саморезов с широкими шляпками. Последующие ряды укладываются по аналогии с кирпичной кладкой – вразбежку. Как только устройство теплоизоляции будет завершено, плиты пенополистирола следует укрепить армированной сеткой и зашпаклевать. Профессионалы рекомендуют наносить шпаклёвку в два слоя.

Утепление крыши и потолка в каркасном доме

Как показывают тепловые расчёты, наибольшие теплопотери в каркасных домах, построенных по канадской технологии, приходятся на крышу и нижние перекрытия. И если в стенах можно уложить утеплитель в один слой, то потолок каркасного дома, а точнее стропильная система, утепляется полуторным слоем.

Если вы утепляете крышу каркасного дома своими руками, то после утепления стен сложностей возникнуть не должно, так как утепляется крыша по тому же принципу. В стропильную систему закладывается теплоизоляционный материал, который с внутренней стороны обшивается пароизоляцией, подкрепляемой рейками, а с внешней стороны – ветрозащитой. Между крышей и изоляцией, а также между утеплителем и гидроизоляцией необходимо предусмотреть воздушную «подушку» для свободного удаления образующейся влаги.

Отвечая на вопрос, как утеплить потолок каркасного дома, добавим, что непосредственно для потолка можно использовать отражающую теплоизоляцию, представляющую собой тонкий лист вспененного полиэтилена, поверх которого наклеена алюминиевая фольга. Такая изоляция просто наклеивается на потолок (или прибивается степлером к деревянным перекрытиям), улавливая тепло под потолком и «отражая» его, сохраняя в помещении.

Утепление пола

Технология утепления пола во многом зависит от того, на каком фундаменте возведён каркасный дом. Но, тем не менее, существует определённый ряд мероприятий, которые необходимо выполнить независимо от типа фундамента:

• доски чернового пола следует застилать вплотную друг к другу (так и сквозняков будет заметно меньше)
• необходимо обустроить ветробарьер, который укладывается на лаги и черновой пол. Ведь чтобы доски не гнили, подполье должно вентилироваться. Дополнительно поверх ветробарьера можно уложить плиты OSB, что позволит исключить даже малейшие сквозняки
• утеплитель укладывается между лагами (по аналогии с утеплением стен и потолка)
• поверх утеплителя укладывается ветрозащита, которая прибивается к лагам с помощью степлера
• устройство чистового дощатого настила завершает этап работ по утеплению пола.

Подытоживая, отметим: чтобы утеплитель в каркасном доме прослужил максимально долго и исправно выполнял свои функции, выбирайте качественные, надёжные материалы. Контролируйте процесс монтажа, не ленитесь проверять швы и соединения – это обеспечит комфортный микроклима.

На сайте можно изучить различные проекты каркасных домов, или обсудить индивидуальный проект, просто оставив заявку в форме ниже.

стен, пола, потолка, толщина утепления, как правильно

Утепление каркасного дома минеральной ватой снаружи, изнутри и внутри каркаса выполнить достаточно просто. Во время работы не потребуется специальный инструмент и особые знания. Нужно придерживаться рекомендаций производителя, а также соблюсти рекомендации профессионалов, найти которые можно в интернете или в этой статье.

Статья описывает методы утепления загородного дома при помощи минеральной ваты, основные моменты, которые нужно учесть при утеплении пола, стен и потолка, а также подскажет о том, какой из утеплителей лучше использовать, опираясь не только на его теплоизоляционные свойства.

Содержание

1. Как правильно утеплить каркасный дом минватой своими руками
2. Наружная термоизоляция под сайдинг
3. Внутренняя термоизоляция
4. Как утеплить минеральной ватой каркас
5. Схема утепления стен каркасного дома минеральной ватой
6. Пирог стен утепленного каркасного дома
7. Утепление фасада
8. Технология утепления потолка
9. Схема термоизоляции потолка при помощи минеральной ваты
10. Технология утепления пола
11. Схема утепление пола при помощи минеральной ваты
12. Толщина материала для утепления каркасного дома
13. Какой утеплитель лучше выбрать для каркасного дома
14. Каменная или минеральная вата
15. Утепление каркасного дома минеральной ватой или базальтовой плитой
16. Отзыв человека, утеплившего свой каркасный дом минеральной ватой

Как правильно утеплить каркасный дом минватой своими руками

Каждый мечтает о собственном загородном доме в Подмосковье, но не многие задумываются о том, что частный дом — это далеко не квартира и требует гораздо больше внимания, особенно если его не строят самостоятельно, а покупают готовый. Отопить частный дом в холодное время года — это сложное и недешевое занятие, но можно существенно снизить расходы, сделав утепление стен каркасного дома своими руками.

Вариантов, как сделать свой дом теплее, очень много, но чаще всего используют в качестве утеплителя различные виды минеральной ваты. Используя минвату можно провести все работы самостоятельно.

Утепление дома каркасной конструкции отличается тем, что утеплитель располагается в центре стены между обрешеткой каркаса. Так утепляют каркасную конструкцию при строительстве вновь возводимого дома. Если же вы хотите выполнить дополнительное утепление уже существующего строения, то утеплитель следует располагать снаружи стен дома или внутри.

Дополнительное утепление каркасного дома проводят двумя способами:

1. Работы по наружной стене с последующей отделкой, например, сайдингом.
2. Внутреннее утепление.

Наружная термоизоляция под сайдинг

Это наиболее эффективный вариант, так как технология предусматривает не только монтаж утепляющего слоя, но и обновление фасада материалами, которые не боятся негативных факторов окружающей среды и способны легко переносить низкие температуры. Сайдинг фиксируется на направляющих, в качестве которых используют деревянный брус или металлический каркас.

Учитывая, что современная минеральная вата выпускается со стандартными размерами в рулонах или плитами, то и направляющие для крепления сайдинга набивают с шагом, равным ширине полосы минваты. В зависимости от типа минваты и стен конструкции, ее крепят, пристреливая промышленным степлером или на специальный клей. На клей крепят только плиты минеральной ваты, так как они имеют относительно плотную структуру и подложку.

Обратите внимание! Помимо самого утеплителя, на стены дома рекомендуют нанести паро и влагозащитную мембрану. Она монтируется непосредственно на стену, а уже на нее крепят утеплитель.

Последним этапом внешнего утепления, является монтаж сайдинга, отдельные планки которого, при помощи замков собираются в единую поверхность, обладающую множествами преимуществ:

1. Сайдинг невосприимчив к перепадам температуры.
2. Не боится влаги.
3. Не требует тяжелых конструкции для монтажа, так как обладает малым весом.
4. Не выгорает на солнце.
5. Долго служит. Гарантии производителя не менее 15 лет.

Внутренняя термоизоляция

Утепление внутри дома гораздо сложнее по сравнению с наружным. Использовать можно далеко не все материалы, так как необходимо соблюсти нормы пожарной безопасности и экологии. Минеральная вата, это частично природный и экологически чистый утеплитель, который отлично подходит для проведения внутренних работ.

Технология монтажа не отличается от наружного, правда, обшивается каркас не сайдингом, а гипсокартонном или ОСБ панелями (ориентировочно-стружечными плитами). Термоизоляция строений изнутри обладает своими недостатками, основные из которых это:

1. Уменьшение пространства помещения.
2. При неправильно уложенной паро и гидроизоляции стены начнут сыреть, что приведет к появлению плесени.
3. Основа стены прогревается хуже, так как тепло изнутри дома не доходит до нее, соответственно появляется эффект промерзания. Рано или поздно это приведет к разрушению несущей конструкции.
4. Возможно образование точки росы внутри слоя утеплителя или непосредственно на стене, из-за нарушенного теплообмена.

Как утеплить минеральной ватой каркас

Как уже упоминалось выше, каркасную постройку можно утеплять минеральной ватой как снаружи, так и внутри при выполнении дополнительного утепления уже построенного дома. При строительстве дома заново утеплитель в каркасной конструкции находится посередине, между обрешеткой каркаса, а не крепится на наружную или внутреннюю поверхность стены.

Схема утепления стен каркасного дома минеральной ватой

Схема утепления стен каркасного строения похожа на пирог, состоящий из отдельных слоев. Основу пирога составляет теплоизолятор, в нашем случае, это минеральная или каменная вата.

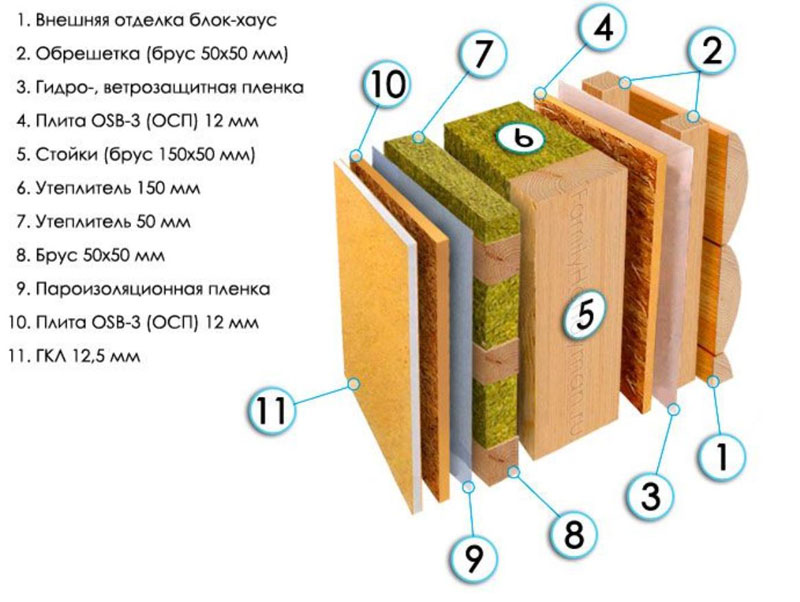

Пирог стен утепленного каркасного дома

Пирог стены утепленного каркасного дома состоит из следующих слоев:

• Внутренняя отделка, которая выполняется по гипсокартону, OSB плитам или другому подобному материалу.
• Пароизоляционный слой.
• Термоизоляционный слой, минеральная или базальтовая вата. Для каркасного дома используют три слоя стандартного 50 мм изолятора.
• Гидроизолирующий слой.
• Ветро и шумозащита.
• Наружная отделка: сайдинг, вагонка, отделочные плиты или любая другая отделка.

Утеплитель располагается между обрешеткой каркаса, к которой крепятся наружные и внутренние OSB плиты.

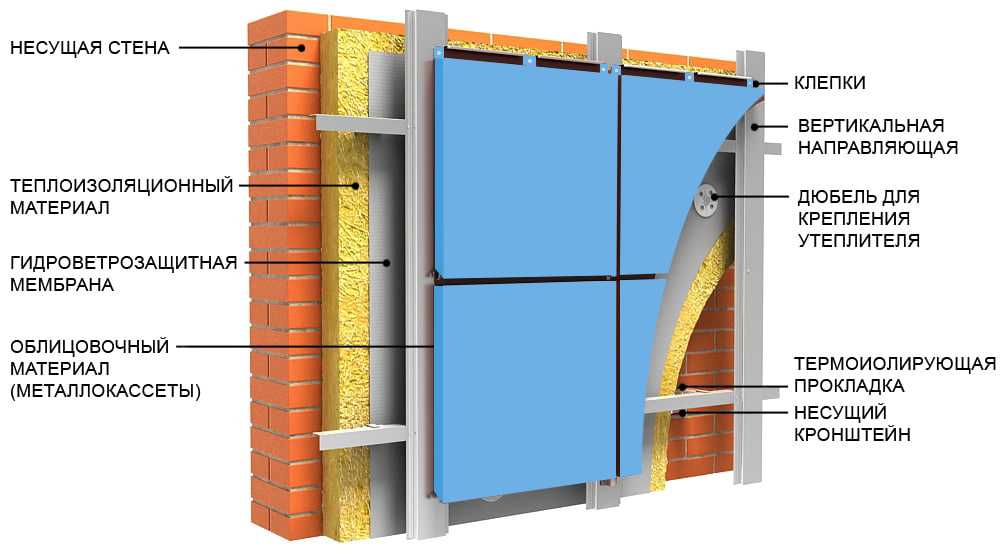

Утепление фасада

Если дом уже построен, но его утепление недостаточно, можно использовать утепление фасада или выполнить наружное утепление стены, о котором уже упоминалось выше. На фасад набиваются направляющие из дерева или из металла с шагом, равным ширине плит утеплителя – минеральной ваты. Затем прокладывается гидро и пароизоляция. Между направляющими укладываются листы минваты и закрепляются степлером или клеем.

Утеплитель снаружи закрывается гидроизоляцией и наружной отделкой фасада. Такой отделкой может выступать сайдинг, вагонка или фасадные плиты.

Технология утепления потолка

Помимо стен, для получения максимального эффекта, утеплять надо все поверхности помещения, то есть не оставлять без внимания пол и потолок

От того какого типа потолок, прямой или скошенный по форме крыши, напрямую зависит и способы утепления, но в любых случаях работать удобнее всего до того, как кровля полностью установлена. Если, потолок будет прямой, то теплоизоляционный материал укладывается внутри так чтобы его края заходили на верхнюю плоскость стен. Работая с плитами минеральной ваты, укладывать их надо в несколько слоев, соблюдая шахматный порядок, так чтобы стыки нижнего слоя были перекрыты верхними слоями.

Схема термоизоляции потолка при помощи минеральной ваты

Гидроизоляцию укладывают непосредственно на крышу, а вот пароизоляционный материал наносят между утеплителем и подшивкой потолка, для того чтобы предотвратить проникновение влаги изнутри и при этом сохранить дышащий эффект.

Потолок, который повторяет скат крыши, утепляют по той же технологии, только обшивка листами минеральной ваты проводится с дополнительными креплениями, чтобы они не съезжали. Прокладывают их между лагами крыши, также дополняя паро и гидроизоляционным слоем.

Технология утепления пола

Термоизоляция полов не менее важна, так как бетон фундамента хорошо проводит влагу и сырость, которую впитывает с земли. Очень важным аспектом при работе с полом является качественный гидроизолирующий слой. Как правило, его кладут двойным слоем, сначала на сам фундамент, а потом дополнительный слой на черновое покрытие пола.

Пол в каркасных строениях чаще всего устраивается по лагам. При устройстве пола над холодным подвалом, на обшивку перекрытия по черновой обрешетке укладывается супердиффузионная мембрана. По ней выставляются лаги, между которыми располагается утеплитель толщиной не менее 150 мм. При укладке плит утеплителя в несколько слоев необходимо соблюдать разбежку стыков между плитами.

По верху утеплителя монтируется пароизоляционная пленка, которая крепится к лагам степлером.

Затем монтируется черновой пол из доски, фанеры или ОСП. После этого можно укладывать финишное покрытие на мягкую подложку.

Схема утепление пола при помощи минеральной ваты

Более подробно смотрите в статье «Утепление пола в каркасном доме».

Толщина материала для утепления каркасного дома

Для утепления каркасных конструкций независимо от вида используемой минеральной ваты, толщина слоя теплоизолирующего материала должна быть рассчитана по специальным формулам, но быть не менее 15 см.

При этом у разных типов утеплителей отличная друг от друга теплопроводимость и другие показатели, как это видно в таблице, приведенной ниже.

Параметр толщины утеплителя для каркасных домов зависит от климатических условий в регионе, где находится постройка. Ориентироваться можно на следующие цифры:

• 150 – 200 мм минерального утеплителя в случае если ваш дом находится в средней полосе России, например, в Подмосковье, и при газовом отоплении;
• 200 – 250 мм — то же самое, но в случае отопления электричеством;
• 200 – 250 мм в стене, если вы живете на севере или в Сибири и у вас газ;
• 250 – 300 мм, если топитесь электричеством проживая в Сибири.

Какой утеплитель лучше выбрать для каркасного дома

При выборе утеплителя из минеральной ваты ориентируются на плотность и соответственно теплопроводность материала, и его стоимость. Как правило, чем лучше утеплитель удерживает тепло, тем выше его стоимость. Поэтому каждый решает сам, какой вид минерального утеплителя ему выбрать.

Каменная или минеральная вата

Минеральная вата в рулонах или базальтовая — каменная вата в плитах, это основные материалы, применяемые в современном строительстве каркасных конструкций. Базальтовая — каменная вата обладает более плотной кристаллической структурой, которая позволяет хорошо сохранять тепло. Помимо этого, базальтовые волокна делают теплоизолирующий материал негорючим и менее восприимчивым к влаге.

Утепление каркасного дома минеральной ватой или базальтовой плитой

Какой материал выбрать для утепления каркасного дома? Можно понять из приведенной выше таблицы основных характеристик базальтовой и минеральной ваты, что в принципе, они оба хорошо подходят для выполнения утепления. Базальтовая вата будет лучше при утеплении дома изнутри, поскольку у нее лучше показатель паропроницаемости.

Отзыв человека, утеплившего свой каркасный дом минеральной ватой

Максим П., 28 лет, г. Ульяновск

Утеплял свой дом минеральной ватой в плитах, очень доволен. Во-первых, легко монтируется, особого дополнительного инструмента практически не нужно, во-вторых, стоит недорого. После утепления стали без проблем жить на даче даже в сильные холода и отапливаем дом небольшой печкой на дровах.

Минеральная вата, как и плиты из каменной ваты являются отличным термоизоляционным материалом, позволяющим сохранять тепло в домах, расположенных в климатических поясах с холодными зимами. Главное, не забыть о паро и гидроизоляционных слоях, особенно если работа будет проводиться своими руками, для того чтобы создать надежный барьер холоду.

Калькулятор теплоизоляции стен с деревянным каркасом Объяснение

Проектирование стен для контроля температуры и влажности в соответствии с нормами не является интуитивным процессом. Теплоизоляция может быть установлена ​​в полости между стойками , в виде сплошного слоя снаружи стоек или в обоих случаях. И, как мы задокументировали в более ранней статье, Урок математики по энергетическому коду: почему стена R-25 не равна R-20+5ci, сравнение эффективности полой и непрерывной изоляции более сложно, чем просто сравнение R-значение производителя.

Что касается влажности, то здесь все еще сложнее. Трудно согласовать правильный тип замедлителя испарений с расположением теплоизоляции, воздушного барьера и водонепроницаемого барьера, особенно потому, что IBC и IRC не содержат подробного набора рекомендаций.

Одним из аналитических инструментов, который может помочь вам последовательно определить соответствие нормам и надежность работы, является свободно доступный настенный калькулятор, разработанный Applied Building Technology Group (ABTG). В этом инструменте используются результаты углубленного исследовательского отчета по контролю влажности, также подготовленного ABTG.

Из-за сложности упомянутых выше проблем с дизайном инструмент-калькулятор на первый взгляд может показаться пугающим. Далее следует краткое руководство, знакомящее с калькулятором и его использованием, а также несколько примеров.

Страница настенного калькулятора разделена на три отдельные области. Первая из этих областей содержит описание назначения калькулятора и краткие пояснения используемых методологий со ссылками на дополнительные ресурсы (рис. 1).

Я оставлю это в качестве упражнения для вас, читатель, чтобы просмотреть эту информацию позже, если останется какая-то путаница!

Вторая область — это область ввода, расположенная под пояснениями и в левой части страницы. Давайте разделим эту область на две части: входные данные сборки стены и калькулятор чистой проницаемости для слоев внешнего материала.

В разделе «Входные данные сборки стены» (рис. 2) пользователю предлагается выбрать различные компоненты сборки стены (сложно, правда?). Затем эти входные данные в основном используются для определения теплового поведения стены и соответствия нормам.

В зависимости от типа конструкции выбирается применимый строительный и энергетический код, а затем климатическая зона строительной площадки. После этого пользователь описывает основные компоненты сборки стены, в том числе значения R изоляции, конструкционную обшивку, размер каркаса и расстояние между ними, а также внутреннюю отделку. На основе этих входных данных калькулятор может вычислить эффективное значение R и U-фактор сборки для стены и определить, соответствует ли стена нормам в выбранной климатической зоне.

Вторая секция в области ввода связана в первую очередь с контролем влажности (рис. 3) при использовании общего подхода к проектированию с «контролируемой проницаемостью», при котором проницаемость материалов внутри и снаружи сборки должна быть согласована, чтобы гарантировать, что сборка может высохнуть, и слишком много воды не попадет в сборку (т. е. даже быстросохнущие сборки проблематичны, если они становятся более влажными, чем материалы могут выдержать). Значения проницаемости для многих наружных материалов может быть трудно найти, и они могут быть переменными, но они необходимы для разумного контроля результатов влагостойкости таких стеновых сборок. Однако ввод исходных данных для этой второй секции не требуется, если используется подход к проектированию с «регулируемой температурой», при котором в качестве основы для соответствия используются спецификация и расположение изоляции по отношению к вариантам внутреннего пароизолятора. В этом случае входных параметров базовой сборки стены достаточно для контроля влажности и проверки соответствия U-фактору.

Пользователя просят указать проницаемость любых компонентов стеновой сборки, расположенных на внешней стороне каркаса. В этом разделе все входные значения указаны в единицах пермс. Используя эти числа, калькулятор определяет чистую проницаемость для внешних слоев в соответствии с приведенным уравнением. Затем эта информация объединяется с изоляционным составом из предыдущего раздела, и принимается решение о том, какой тип пароизолятора следует использовать.

Последней областью калькулятора является область вывода, расположенная рядом с секциями ввода (рис. 4).

В зоне вывода есть две проверки: тепловая проверка и проверка контроля водяного пара.

Термическая проверка показывает, соответствует ли стена требованиям к тепловым характеристикам применимого энергетического кодекса. Коды допускают два метода соответствия: метод u-фактора и метод r-значения. Это означает, что если стена проходит проверку r-значения, но не проходит проверку u-фактора, она все еще разрешена (и наоборот). Если стена не проходит обе проверки, необходимо добавить дополнительную изоляцию. Метод проб и ошибок, заключающийся в постепенном добавлении изоляции и проверке на соответствие требованиям, может привести к экономичному решению, поскольку калькулятор обновляется в режиме реального времени.

Проверка контроля водяного пара также использует два альтернативных пути соответствия (как указано выше), в данном случае для определения пригодности различных классов замедлителей испарения для использования внутри предлагаемой стеновой сборки.

Давайте рассмотрим несколько примеров, спроектировав стену для климатической зоны 6 с помощью IRC. Во-первых, я буду основывать свой ввод на «минимальном коде» для изоляции, который является нормативным решением для изоляции полости R-20 и непрерывной изоляции R-5. Для остальной части стены я предполагаю R-0,5 для облицовки, 7/16” OSB для структурной обшивки, 2×6 шпилек на 16” o.c. и ½” гипсокартона внутри. Я также введу проницаемость для этих слоев, как показано на рисунке 5.

Для этих входных данных мы получаем выходные данные, показанные на рисунке 6. Подводя итог, можно сказать, что тепловая проверка подтверждает (с помощью анализа коэффициента u и анализа значения r), что стена соответствует требованиям. Контроль влажности позволяет использовать пароизоляцию класса I или II на внутренней поверхности стены в соответствии с методом коэффициента изоляции.

Далее давайте спроектируем еще одну стену для климатической зоны 6, но на этот раз полностью полагаемся на непрерывную изоляцию для тепловых характеристик. Соответственно, я методом проб и ошибок пришел к минимальному количеству непрерывной изоляции, которая проходит проверку коэффициента U, то есть R-18. Я использовал нижнее значение заполнителя R-1 в поле изоляции полости, чтобы примерно учесть значение R пустой полости. Ввод нулевого значения для изоляции полости не позволит выполнить проверку контроля влажности. Для «идеальной стены» коэффициент U, необходимый для соответствия энергетическому кодексу, будет определять объем требуемой внешней изоляции. Если используется некоторое количество изоляции полости (все еще без какого-либо внутреннего пароизолятора), идеальная стена становится частным случаем гибридной сборки. Остальные входные данные не отличаются от предыдущих. См. ввод и вывод на рисунках 7 и 8.

Наконец, обязательно оцените конструкцию стены с учетом «Дополнительных соображений контроля влажности», что является важным шагом на пути к созданию прочной, соответствующей нормам конструкции. Эти соображения могут быть важны для формирования первоначального плана испытания, и их можно найти во вступительном тексте в верхней части калькулятора, щелкнув переключатели, чтобы отобразить дополнительный текст.

Я надеюсь, что это краткое руководство было полезным для ознакомления с использованием настенного калькулятора. Я знаю, что распутывание и интерпретация различных положений кодекса может быть трудной задачей. Настенный калькулятор предназначен для того, чтобы сделать это за вас, позволяя вам быстро оценить различные варианты дизайна и вселяя уверенность в свой окончательный выбор.

Для получения дополнительной информации просмотрите следующие статьи, а также предыдущие видеоролики этой серии:

Статьи Perfect Wall

1. Создание «идеальной стены»: упрощение требований к замедлителю водяного пара для контроля влажности
2. Идеальные стены идеальны, а гибридные стены идеально хороши
3. Калькулятор теплоизоляции стен с деревянным каркасом
4. Новый калькулятор конструкции стен для соответствия требованиям коммерческого энергетического кодекса
5. Урок математики энергетического кода: почему стена R-25 не равна R-20+5ci
6. Непрерывная изоляция решает математическую задачу энергетического кодекса

Серия видеороликов

1. Больше никаких страхов с помощью этого веб-сайта и видео
2. Видео: Упрощенная термодинамика тепловых потоков от теплого к холодному
3. Видео: поток влаги вызывает проблемы, вызванные водой
4. Видео: Как «идеальная стена» решает проблему разнообразия окружающей среды
5. Видео: насколько важен ваш WRB?
6. Видео: Надежная идеальная стена в любом месте
7. Видео: лучшая стена, которую мы умеем делать
8. Видео: Как утеплить стальными шпильками
9. Видео: тепловые мосты и стальные шпильки
10. Видео: Повышение энергоэффективности жилых помещений благодаря непрерывной изоляции
11. Видео: как (не) испортить идеальную стену
12. Видео: Битумная бумага и сплошная изоляция? Без проблем!
13. Видео: совместимы ли CI и WRB?
14. Видео: оценка «идеальной стены» с помощью управляющих слоев

Healthy Hagood Homes: Передовая технология каркаса — Hagood Homes

28. 07.2020

Healthy Hagood Homes: Передовая технология каркаса

Почему важно использовать передовое каркасное строительство?

Усовершенствованный каркас уменьшает количество структурных компонентов, обычно деревянных, необходимых для строительства дома. В мире науки о домашнем строительстве сумма структурных компонентов в сборке стены называется фактором каркаса. Чем меньше конструктивных элементов в данной сборке стены, тем ниже коэффициент каркаса и тем больше места для изоляции. Если вы не можете сказать, к чему мы клоним, то чем лучше утеплен дом, тем лучше он работает и тем комфортнее он для вас. Типичный дом без усовершенствованного каркаса имеет коэффициент каркаса примерно 0,25, что означает, что 25% стены состоит из неизолирующего материала, такого как деревянные стойки. Внедряя передовые методы обрамления, Hagood Homes может снизить фактор обрамления на целых 10%, и в этом случае меньше значит больше!

Выгоды от снижения фактора кадрирования включают более высокие значения R в сборках зданий, более высокие баллы HERS и более крупные стимулы к полезности. Сочетая преимущества высококачественной изоляции и усовершенствованного каркаса, домовладельцы могут наслаждаться более комфортным и высокопроизводительным домом, в то время как строители изолируют свою прибыль за счет снижения затрат на пиломатериалы и рабочую силу.

Изолированные углы

Традиционно места пересечения наружных стен обрамляли либо сплошными, либо с мертвым воздушным пространством, которое нельзя изолировать. В результате он получил прозвище «холодный угол» из-за отсутствия изоляции. Hagood Homes предлагает лучшую альтернативу, которую обычно называют 3-х шпильками или уголком «Калифорния». Это просто реорганизует расположение шипов, чтобы максимизировать изолированную площадь, оставляя карман для изоляции, чтобы заполнить угол. В качестве альтернативы, для того же эффекта можно использовать угол с двумя стойками, используя зажимы для гипсокартона или край с гвоздями вместо третьей стойки.

Изолированные коллекторы

Во многих случаях правильный размер коллекторов не рассчитывается и может быть слишком большим, что означает, что они представляют собой большую часть неизолированной площади стены дома. Хуже того, коллекторы имеют либо неизолированный воздушный зазор, либо кусок ненесущих OSB между ними, чтобы коллектор соответствовал ширине стены в сборе. Передовой практикой Hagood Homes является то, чтобы наши инженеры правильно рассчитали коллекторы, как минимум OSB или воздушный зазор должны быть заменены секцией плиты из экструдированного пенополистирола (XPS) или синей плиты, хотя другие изоляционные материалы могут быть приемлемый. Изоляция также может быть установлена ​​на внутренней или внешней стороне коллектора.

Пересечения изолированных стен

Там, где внутренние стены соприкасаются с внешними стенами, часто возникает значительная площадь неизолированных стен из-за чрезмерного блокирования. Во многих случаях это большая площадь сплошного каркаса, которая не дает структурных преимуществ. Простой метод заключается в установке лестничных блоков и выравнивании их таким образом, чтобы изоляцию можно было установить за пересечением стен, что приводит к значительному улучшению общих характеристик стенового узла. Этот тип блокировки также может быть установлен вертикально в качестве края гвоздя, оставляя место для изоляции.

Свяжитесь с нами

Hagood Homes

4 дня назад

Назначьте дату парада домов округа Нью-Ганновер в этом году!! 🎟️ 🎟️ Не упустите шанс увидеть нашу потрясающую модель дома Harbour Town III в Compass Pointe: wilmingtonparadeofhomes.com/homes/harbour-town-iii/ … ПодробнееСм. меньше

Фото

Посмотреть на Facebook

· Поделиться

Поделиться через фейсбук Поделиться в Твиттере Поделиться в Linked In Поделиться по электронной почте

Hagood Homes

1 неделю назад

Многие строители рассматривают такие особенности, как приподнятые потолки, фартуки из плитки, встроенные шкафы в общей комнате и бескаркасные душевые кабины, как улучшения. С Hagood эти и многие другие функции входят в стандартную комплектацию каждого дома, который мы строим.
